Гидрофоны ГИ3.0, 61667-15

Назначение

Гидрофоны ГИ3.0 (далее - гидрофоны) предназначены для преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде.

Описание

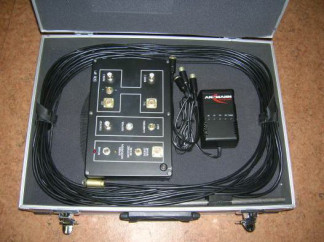

Конструктивно гидрофоны представляют собой пьезокерамический чувствительный элемент (далее-пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной вилкой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.

Блок питания и коммутации обеспечивает соединение гидрофона с измерительной аппаратурой, подачу напряжения питания. Пломбирование блока питания и коммутации от несанкционированного доступа выполняется на его лицевой панели.

Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему звуковому давлению.

Диапазон рабочих частот, кГц..........................................................от 500 до 3000.

Динамический диапазон , дБ, не менее...............................................................46.

Номинальный уровень чувствительности на частоте 500 кГц относительно 1 мкВ/Па, дБ,

не менее.....................................................................................................46.

Неравномерность частотной характеристики чувствительности в диапазоне рабочих частот, дБ, не более..........................................................................................................................18.

Неравномерность диаграммы направленности в плоскости оси гидрофона в рабочем угловом секторе ± 5 ° на частоте 3000 кГц, не более ............................................. 6.

Предел допускаемой относительной погрешности поверки (градуировки) при доверительной вероятности Р = 0,95, дБ, ......................................................................... 3,0.

Масса (с кабелем), кг, не более........................................................................0,8.

Габаритные размеры без учета длины кабеля (диаметр х длина), мм, не более......11 х 321.

Параметры электропитания:

-    напряжение постоянного тока, В.........................от минус 14 до минус 10; от 10 до 14;

-    сила тока покоя, потребляемого гидрофоном, мА, не более......................................50.

Рабочие условия применения:

-    рабочая среда........................................................................пресная вода;

-    температура водной среды, ° С..........................................................от 15 до 25;

-    избыточное гидростатическое давление не более, МПа.................................0,2.

Знак утверждения типа

наносится на лицевую панель блока питания и коммутации и на титульные листы руководства по эксплуатации ГПКН.406231.020 РЭ и формуляра ГПКН.406231.020 ФО типографским способом и гравировкой на корпусе гидрофона.

Комплектность

Комплектность гидрофона приведена в таблице 1.

Таблица 1 - Комплектность

Поверка

осуществляется по документу ГПКН.406231.020 МП «Инструкция. Гидрофон ГИ3.0. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 21 мая 2015 г.

Основное средство поверки:

- Государственный специальный эталон единицы мощности ультразвука в воде в диапазоне частот от 0,5 до 12,0 МГц ГЭТ 169-2005. Установка линейного сканирования УЛС-1, средняя квадратическая погрешность S < 10 % при (n = 5), неисключенная систематическая погрешность 0 <25 % (при доверительной вероятности Р = 0,95).

Сведения о методах измерений

Гидрофон ГИ3.0. Руководство по эксплуатации ГПКН.406231.020 РЭ».

Нормативные документы, устанавливающие требования к гидрофонам ГИ3.0

1.    ГОСТ Р МЭК 62127-3-2010 Государственная система обеспечения единства измерений. Гидрофоны. Общие требования к характеристикам для измерений параметров ультразвуковых полей в частотном диапазоне от 0,5 до 40 МГц

2.    Гидрофон ГИ3.0. Технические условия ГПКН.406231.020 ТУ.
