Государственный реестр средств измерений

Пробники токовые TCP0030A, 61669-15

Пробники токовые TCP0030A (далее - пробники) предназначены для бесконтактного измерения амплитудных и временных параметров высокочастотных токов совместно с осциллографами.
Карточка СИ
Номер в госреестре 61669-15
Наименование СИ Пробники токовые
Обозначение типа СИ TCP0030A
Изготовитель Компания "Tektronix, Inc.", США
Год регистрации 2015
Срок свидетельства 15.09.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пробники токовые TCP0030A (далее - пробники) предназначены для бесконтактного измерения амплитудных и временных параметров высокочастотных токов совместно с осциллографами.

Описание

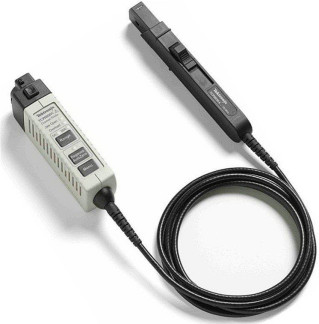

Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. Общий вид пробников показан на рисунке 1.

На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током.

Измерительная головка подключается к осциллографу с интерфейсом TekVPF™, (например, серий DP0/MS04000, DP0/MS07000). Интерфейс TekVPF™ обеспечивает подачу питания на измерительную головку, и отображение сигнала в масштабе, выраженном в [мА/дел] или [А/дел]. На блоке управления расположены клавиши выбора диапазона, размагничивания и диалогового меню, состояние которых отображается на дисплее осциллографа, а также светодиодные индикаторы размыкания клещей, размагничивания, диапазона и перегрузки по входу. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта.

Технические характеристики

Метрологические и технические характеристики пробников представлены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Наименование характеристики

Значение

диапазон измерений 1 силы тока, А

1)    от 0 до 5 А

2)    от 0 до 30 А

коэффициент преобразования силы тока в выходное напряжение

1)    1 В/А

2)    100 мВ/А

время нарастания переходной характеристики, не более

2,92 нс

расчетная полоса пропускания , МГц

от 0 до 120

пределы допускаемой относительной погрешности коэффициента преобразования (на постоянном токе)

± 3 %

время задержки сигнала, типовое справочное значение

14,5 нс

диаметр окна клещей для провода с измеряемым током

5 мм

габаритные размеры (длина х ширина х высота), мм

измерительная головка

150 х 16x31

блок управления

107x31 х41

длина соединительного кабеля

2 м

масса, не более

700 г

условия эксплуатации

группа 3 ГОСТ 22261-94

рабочий диапазон температур, °С

от 0 до + 50

О/'ч

диапазон температур транспортирования и хранения, С

от минус 40 до + 75

относительная влажность при температуре до + 30 оС, %

от 5 до 95

безопасность

по ГОСТ 12.2.091-2012

Примечания

1    Верхний предел диапазона указан для постоянного тока и среднеквадратического значения силы переменного тока.

2    Верхняя граница Fm полосы пропускания по уровню 0,707 рассчитывается по формуле Fm = 0,35/т, где т - время нарастания переходной характеристики.

Знак утверждения типа

наносится на боковую панель блока управления в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность пробников приведена в таблице 3.

Таблица 3 - Комплектность

Наименование и обозначение

Кол-во, шт.

Пробник токовый TCP0030A

1

Провод заземляющий длиной 1 м, p/n 196-3120

1

Нейлоновый чехол, p/n 016-1952

1

Руководство по эксплуатации 071-3006-00R

1

Методика поверки РТ-МП-2245-441-2015

1

Поверка

осуществляется по документу РТ-МП-2245-441-2015 «ГСИ. Пробники токовые TCP0030A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.07.2015 г.

Средства поверки:

-    осциллограф цифровой Tektronix DPO5104B (интерфейс TekVPF™, верхняя частота полосы пропускания 1 ГГц, относительная погрешность коэффициента отклонения от 2 мВ/дел до 10 В/дел не более ± 1,5 %);

-    калибратор универсальный Fluke 9100 (относительная погрешность воспроизведения силы постоянного тока 3 А не более ± 0,065 %, 15 А не более ± 0,085 %);

-    генератор испытательных импульсов И1-15 (длительность фронта импульсов не более 250 пс, диапазон установки длительности импульсов от 0,1 до 10 мкс, максимальная амплитуда импульсов не менее 10 В).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к пробникам токовым TCP0030A

ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
