| Номер в госреестре | 61670-15 |
| Наименование СИ | Регистраторы безбумажные |
| Обозначение типа СИ | ЭКОГРАФ-Т-1 |
| Изготовитель | Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), Челябинская обл., г.о. Челябинский, г. Челябинск |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы безбумажные ЭКОГРАФ-Т-1 (в дальнейшем - приборы) предназначены для измерений активного сопротивления, силы и напряжения постоянного тока, а также сигналов от датчиков, преобразованных в указанные сигналы, не более чем по двенадцати каналам.
Приборы представляют собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. На задней панели корпуса расположены разъемы для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232, Ethernet. На передней панели расположены разъемы для подключения USB-устройств и SD-карты.
Установка текущего времени, даты, цикла регистрации, типа входного сигнала и диапазона измерения по любому из измерительных каналов осуществляется с помощью функциональных клавиш или программного обеспечения.
Приборы осуществляют:
а) измерение и регистрацию сигналов:
- термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четырехпроводной схеме;
- термопар (ТП) с внешней или внутренней компенсацией температуры «холодного
спая»;
- силы и напряжения постоянного тока по ГОСТ 26.011-80;
б) позиционное регулирование;
в) отображение и архивирование результатов измерений аналоговых сигналов, состояния цифрового входа и системных сообщений;
г) индикацию результатов измерений в аналоговом и цифровом виде на видеографическом цветном дисплее;
д) обработку сигналов цифровых входов;
е) обмен данными с ПК по интерфейсам RS-232/ RS-485, USB и Ethernet.
Приборы выпускаются в щитовом, настольном и полевом исполнениях.

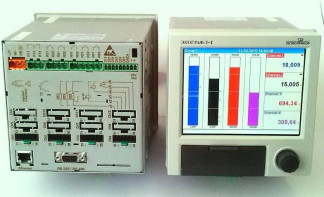

Фотография общего вида прибора в щитовом исполнении представлена на рисунке 1.
Защита внутреннего программного обеспечения (ПО) от изменений обеспечивается на этапе программирования микропроцессора с помощью специализированного программатора и специальной программы. После записи рабочей программы становится невозможно прочитать или изменить какую-либо ее часть.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме, программно защищённой от несанкционированного изменения, вход в режим калибровки защищен паролем.
Программа верхнего уровня, работающая в комплекте с прибором, предназначена для конфигурирования прибора и регистрации результатов измерений. Математической обработки по результатам измерений в программе верхнего уровня не предусмотрено.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.
Защита ПО калибратора от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | l.yy.zz |
| Цифровой идентификатор ПО | отсутствует |
Основные метрологические характеристики приборов приведены в таблицах 2, 3, 4.
Таблица 2
| Входной сигнал | Диапазоны изменения входного сигнала | Пределы допускаемой основной приведенной погрешности измерений 1), 2) |
| Сила | от 0 до 20 мА (линейный / с корнеизвлечением) | |
| постоянного | от 4 до 20 мА (линейный / с корнеизвлечением) | |
| тока | от 0 до 5 мА (линейный) | |
| от 0 до 10 В (линейный / с корнеизвлечением) | ± 0,1 % | |
| от 0 до 5 В (линейный) | ± 0,25 % | |
| Напряжение | от минус 10 до 10 В (линейный) | |
| постоянного | от минус 30 до 30 В (линейный) | ± 0,5 % |
| тока | от минус 1 до 1 В (линейный) | |
| от 0 до 1 В (линейный / с корнеизвлечением) | ||
| от минус 150 до 150 мВ (линейный) | ||
| Частота периодических сигналов | от 5 Гц до 10 кГц | ± 0,01 % от верхнего значения диапазона измерений |
| Примечания 1 Предел основной погрешности выбирается потребителем при заказе; 2 За нормирующее значение принимают разность между верхним и нижним пределами диапазона изменений входного сигнала (кроме частотных сигналов); 3 Для сигналов силы постоянного тока возможен выход за пределы диапазона измерений до 22 мА, для частотных сигналов - до 12,5 кГц. | ||
| Входные сигналы от ТС | Диапазон измерений, Д, °С | Пределы допускаемой основной приведенной погрешности, у, % от диапазона измерений 1)1 2) |
| Pt100 (а = 0,00385 °С-1) 100П(а = 0,00391 °С-1) | от минус 200 до 850 | ± 0,1; ± 0,25; ± 0,5 |
| Pt500 (а = 0,00385 °С-1) | от минус 200 до 850 | |
| Pt1000 (а = 0,00385 °С-1) | от минус 200 до 600 | |
| 100М (а = 0,00428 °С-1) 50М (а = 0,00428 °С-1) | от минус 180 до 190 | ± 0,2; ± 0,25; ± 0,5 |
| Pt50 (а = 0,00385 °С-1) 50П (а = 0,00391 °С-1) | от минус 190 до 850 | |
| Примечание 1 Предел основной погрешности выбирается потребителем при заказе; 2 Значение погрешности приведено для 4-х проводной схемы подключения; при трехпроводной схеме подключения значение погрешности ±(уД/100 + 0,8) °С; при двухпроводной схеме подключения значение погрешности ±(уД/100 + 1,5) °С. | ||
Таблица 4
| Входные сигналы от ТП | Диапазон измерений, Д, °С | Пределы допускаемой основной приведённой погрешности, % 1)1 2)’ 3)’ 4) |
| J * | от минус 100 до 999,9 | ± (0,1 + 200/Д); ± (0,25 + 200/Д); ± (0,5 + 200/Д) |
| К * | от минус 130 до 1370 | |
| N * | от минус 100 до 1300 | |
| L * | от минус 100 до 650 | ± (0,15 + 200/Д); ± (0,25 + 200/Д); ± (0,5 + 200/Д) |
| В | от 600 до 1820 | |
| S, R | от 100 до 1768 | |
| T | от минус 200 до 400 | |
| Примечания 1 Предел основной погрешности выбирается потребителем при заказе; 2 За нормирующее значение принимают разность между верхним и нижним пределами диапазона изменений; 3 Погрешность термопар, отмеченных *, нормируется от 0°С; 4 Пределы допускаемой основной погрешности приведены с учетом погрешности компенсации температуры холодного спая термопары | ||
Пределы допускаемой дополнительной погрешности прибора от изменения температуры окружающей среды на каждые 10 °С не более половины пределов основной погрешности.
Напряжение питания приборов:
- от 100 до 230 В переменного тока частотой от 50 до 60 Гц;
- от 21,6 до 27,6 В постоянного или переменного тока частотой от 50 до 60 Гц.
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до 50 °С;
- относительная влажность не более 80 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа;
- температура транспортирования от минус 20 до 50 °С.
Габаритные размеры и масса приборов приведены в таблице 5.
Таблица 5
| Исполнение прибора | Масса, кг, не более | Г абаритные размеры, мм, не более (ширина х глубина х высота) |
| Щитовое IP20 | 2,2 | 144х144х195 |
| Щитовое IP54 | 5,4 | 248х220х282 |
| Настольное | 4,5 | 236х173х240 |
| Полевое | 6,2 | 320х320х254 |
Потребляемая мощность, В • А, не более 35.
Средняя наработка на отказ, ч, не менее 50000
Средний срок службы прибора, лет, не менее 10.
Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на корпусе прибора, и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приборов приведен в таблице 6.
Таблица 6
| Обозначение | Наименование | Кол. | Примечание |
| Регистратор безбумажный ЭКОГРАФ-Т-1 | 1 | Исполнение в соответствии с заказом | |
| Комплект запасных частей и принадлежностей | 1 | Согласно 2.556.121 | |
| 2.556.121 ПС | Паспорт | 1 | |
| 2.556.121 РЭ | Руководство по эксплуатации | 1 | |
| 2.556.121 Д | Конфигурирование прибора в меню «Эксперт» | 1 |
осуществляется в соответствии с разделом 2.11 «Методика поверки» Руководства по эксплуатации 2.556.121 РЭ, утверждённым ФГУП «ВНИИМС» 15.06.2015 г.
Перечень основных средств поверки приведён в таблице 7.
Таблица 7
| Средство измерения | Тип | Основные характеристики |
| Магазин сопротивлений | МСР-60М | Диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,02. |
| У становка поверочная автоматизированная | АУКП-02 | Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 52 мА и напряжения постоянного тока в диапазонах от 0 до 300 мВ, от 0 до 3 В и от 0 до 30 В: ± 0,02% от установленного значения |
| Г енератор сигналов произвольной формы | 33250А | Пределы допускаемой относительной погрешности установки частоты выходного сигнала в диапазоне от 1мкГц до 80 МГц ± 2-10-6 |
| Частотомер электронносчётный | Ч3-63/1 | Относительная погрешность при измерении частоты синусоидальных и импульсных сигналов в диапазоне от 0,1 до 200 МГц: ± (|50| +|1Я'измТсч |) (50 -относительная погрешность по частоте внутреннего кварцевого генератора, Гизм - измеряемая частота, Гц, тсч - время счета частотомера, с) |
Метод измерений приведен в руководстве по эксплуатации 2.556.121 РЭ.
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным «ЭКОГРАФ-Т-1»
Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009
ГОСТ Р 8.585-2001
ГОСТ 26.011-80
ГОСТ Р 52931-2008
ТУ 4217-096-002262532015
Термопары. Номинальные статические характеристики преобразования
Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные Приборы контроля и регулирования технологических процессов. Общие технические условия.
Регистратор безбумажный ЭКОГРАФ-Т-1. Технические условия
| Зарегистрировано поверок | 656 |
| Поверителей | 41 |
| Актуальность данных | 22.11.2024 |
