Государственный реестр средств измерений

Генераторы сигналов АКИП-7SG, 61674-15

61674-15
Генераторы сигналов серии АКИП-7SG (далее - генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.
Карточка СИ
Номер в госреестре 61674-15
Наименование СИ Генераторы сигналов
Обозначение типа СИ АКИП-7SG
Изготовитель "Stanford Research Systems, Inc.", США
Год регистрации 2015
Срок свидетельства 15.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов серии АКИП-7SG (далее - генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.

Описание

Генераторы выполнены по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.

Серия генераторов АКИП-7SG включает в себя 6 моделей, различающихся по диапазону частот и параметрам модуляции сигналов: АКИП-7SG382, АКИП-7SG384, АКИП-7SG386, АКИП-7SG392, АКИП-7SG394, АКИП-7SG396.

Сигнал выводится на два выхода - низкочастотный выход “BNC” и высокочастотный выход “N”.

Во всех моделях имеются режимы внутренней и внешней аналоговой модуляции, а также внешней цифровой векторной (I/Q) модуляции (опция в моделях АКИП-7SG382, АКИП-7SG384, АКИП-7SG386). Модели АКИП-7SG392, АКИП-7SG394, АКИП-7SG396 имеют режим внутренней цифровой I/Q модуляции. В моделях АКИП-7SG384, АКИП-7SG386 реализованы опция удвоителя частоты и опция дифференциальных выходов синхроимпульсов.

Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы LAN (Ethernet), GPIB, RS-232.

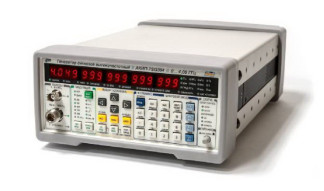

Конструкция генераторов представляет собой моноблок в настольном исполнении. Общий вид показан на рисунках 1 и 2, вид задней панели - на рисунках 3 и 4.

По условиям эксплуатации генераторы соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до плюс 45 оС.

Программное обеспечение

Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.

Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014, класс риска - “A” по WELMEC 7.2, Issue 5.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

идентификационное наименование

SG Firmware

идентификационный номер версии:

для АКИП-7SG382, АКИП-7SG384, АКИП-7SG386

1.21.26 и выше

для АКИП-7SG392, АКИП-7SG394, АКИП-7SG396

2.00.26 и выше

Цифровой идентификатор ПО

нет данных

Другие идентификационные данные, если имеются

нет данных

Технические характеристики

Метрологические и технические характеристики генераторов представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение х-ки

1

2

ЧАСТОТНЫЕ ПАРАМЕТРЫ

диапазон частот, ГГц

AKHn-7SG382, AKHH-7SG392

от 0 до 2,025

AKHn-7SG384, AKHH-7SG394

от 0 до 4,05

AKHn-7SG386, AKHn-7SG396

от 0 до 6,075

AKHn-7SG384, опция 02

от 4,05 до 8,1

AKHn-7SG386, опция 02

от 6,075 до 8,1

разрешение по частоте, мкГц

1

частота опорного кварцевого генератора, МГц

10

пределы допускаемого относительного опорного генератора

годового дрейфа частоты

стандартное исполнение (ОСХО)

± 5-io-8

опция 04 (рубидиевый источник)

± 1. io'9

пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур

стандартное исполнение (ОСХО)

± 2 -10'9

опция 04 (рубидиевый источник)

± 1. к)-"1

ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “BNC”

диапазон частот, МГц

от 0 до 62,5

диапазон установки переменного напряжения (скз)

от 1 мВ до 1 В

диапазон установки переменного напряжения, дБм 1

от минус 47 до плюс 16

разрешение установки по амплитуде переменного напряжения

< 1 %

разрешение установки по амплитуде переменного напряжения, дБм

0,01

диапазон установки постоянного напряжения смещения, В

± 1,5

разрешение установки постоянного напряжения смещения, мВ

5

максимальное пиковое значение напряжения, В

± 1,5

1

2

выходное сопротивление, Ом

50 ± 2

пределы допускаемой относительной погрешности выходного напряжения, дБм:

при уровне мощности > минус 40 дБм при уровне мощности < минус 40 дБм

±0,4 ± 1

уровень гармоник, не более, дБн 2)

минус 40

ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “N”

диапазон частот (в зависимости от модели)

от 950 кГц до максимума

минимальный уровень мощности, дБм

минус 110

максимальный уровень мощности, дБм

AKHII-7SG382, AKHII-7SG392 AKHFI-7SG384, AKHI1-7SG394 на частотах до 3 ГГц .....ДКИ11-7SG384. ДКИ11-7SG394 на частотах......выше 3 ГГц....................................................................

16.5

16.5

......16.5 3.5-(Р 3)........................................

AKHn-7SG386, AKHII-7SG396 на частотах до 4 ГГц

16,5

AKHII-7SG384, AKHII-7SG386 на частотах выше 4 ГГц где F число, равное установленному значению частоты

16,5 - 3,25-(F - 4)

выходное сопротивление, Ом

50

КСВН, типовое значение, не более

1,6

пределы допускаемой относительной погрешности уровня мощности, дБ

на частотах < 4 ГГц при уровне мощности < плюс 5 дБм

± 1

на частотах > 4 ГГц или уровне мощности > плюс 5 дБм

±2

при уровнях менее минус 100 дБм

±2

уровень гармоник на частоте 1 ГГц при уровне мощности < плюс 7 дБм, не более, дБн

минус 25

уровень фазовых шумов на частоте 1 ГГц, типовое значение, не более, дБн/Tц

при отстройке 10 Гц

минус 80

при отстройке 1 кГц

минус 102

AKHII-7SG382, AKHII-7SG384, AKHII-7SG392, AKHII-7SG394 при отстройке 20 кГц

минус 116

AKHII-7SG386, AKHII-7SG396 при отстройке 20 кГц

минус 114

AKHII-7SG382, AKHII-7SG384, AKHII-7SG392, AKHII-7SG394 при отстройке 1 МГц

минус 130

AKHII-7SG386, AKHII-7SG396 при отстройке 1 МГц

минус 124

ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА АНАЛОГОВО

И МОДУЛЯЦИИ

форма модулирующего сигнала:

синусоидальная, треугольная, пилообразная, прямоугольная, белый шум

диапазон частот модуляции (кроме белого шума)

AKHII-7SG382, AKHII-7SG384, AKHII-7SG392, AKHII-7SG394 несущая частота < 62,5 МГц несущая частота > 62,5 МГц

от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц

AKHII-7SG386, AKHII-7SG396 несущая частота < 93,75 МГц несущая частота > 93,75 МГц

от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц

разрешение частоты модуляции, мкГц

1

диапазон частот белого шума

от 1 мкГц до 50 кГц

диапазон периода импульсной модуляции

от 1 мкс до 10 с

1

2

диапазон длительности модулирующих импульсов

от 100 нс до 9999,9999 мс

разрешение длительности модулирующих импульсов

5 нс

ПАРАМЕТРЫ ВЫХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ

виды модуляции: AM, FM, ФМ, импульсная

выходное сопротивление, Ом

50

тип соединителя (на задней панели)

BNC

диапазон амплитуды сигналов AM, FM, ФМ

± 1 В

«низкий» / «высокий» уровни сигнала импульсной модуляции

ов/з,зв

разрешение длительности модулирующих импульсов, нс

5

ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ

виды модуляции: AM, FM, ФМ, импульсная

входное сопротивление, кОм

100

тип соединителя (на задней панели)

BNC

связь по входу

AC, DC

диапазон частот модулирующего сигнала

> 100 кГц

диапазон амплитуды сигналов AM, FM, ФM

± 1 В

разность уровней сигнала импульсной модуляции

> 1 В

ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯЦИИ

минимальное значение девиации частоты, Гц

0,1

максимальное значение девиации частоты (в зависимости от несущей частоты и установленной опции)

от 100 кГц до 64 МГц

разрешение девиации частоты, Гц

0,1

Пределы допускаемой абсолютной погрешности установки девиации частоты (КЧМ)

±(0,03хКчм+0,1 Гц)

Коэффициент гармоник при внешней модуляции, не более, %

0,3

ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦИИ

диапазон девиации фазы

от 0 до 360°

разрешение девиации фазы

несущая частота < 100 МГц несущая частота от 100 МГц до 1 ГГц несущая частота > 1 ГГ ц

0,01°

0,1°

Пределы допускаемой абсолютной погрешности установки девиации фазы (КФМ)

±(0,03хКфм+0,1 рад)

Коэффициент гармоник при внешней модуляции, не более, %

0,3

ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИ

И

диапазон коэффициента амплитудной модуляции, %

от 0 до 100

разрешение коэффициента амплитудной модуляции, %

0,1

диапазон частот модулирующего сигнала

> 100 кГц

Коэффициент гармоник при внешней модуляции, не более, %

0,3

ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯЦИ

отношение уровней «низкий» / «высокий», не менее, дБ

на выходе “BNC”

70

на выходе “N”

несущая частота < 1 ГГ ц несущая частота от 1 до 4 ГГц несущая частота > 4 ГГ ц

57

40

35

1

2

ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА ВЕКТОРНОЙ МОДУЛЯЦИИ (стандартное исполнение АКИП-7SG392, АКИП-7SG394, АКИП-7SG396; опция 03 АКИП-7SG382, АКИП-7SG384, АКИП-7SG386)

диапазон несущих частот (в зависимости от модели)

от 400 МГц до максимума

диапазон частот модуляции, МГц

опция 3 AKHII-7SG382, AKHII-7SG384, AKHII-7SG386

200

AKHn-7SG392, AKHn-7SG394, AKHII-7SG396

300

ПАРАМЕТРЫ ВНУТРЕННЕЙ ВЕКТОРНОЙ МОДУЛЯЦИИ (АКИП-7SG392, АКИП-7SG394, АКИП-7SG396)

формат модулирующего сигнала: PRBS, 16-bit, произвольный

разрядность сдвоенного цифро-аналогового преобразователя, бит

14

частота дискретизации, МГц

125

виды векторной модуляции: PSK, QAM, FSK, CPM, MSK, ASK, VSB, BPSK, QPSK, OQSK, DQSK, n/4DQPSK, 8 PSK, 16 PSK, 3n/8 8PSK

форматы телекоммуникационных сигналов:

GSM, GSM-EDGE, W-CDMA, APO-25, DECT, NADC, PDC, TETRA, ATSC-DTV

диапазон уровня аддитивного шума (белый шум и шум Г аусса): от минус 70 до минус 10 дБм

ПАРАМЕТРЫ ВЫХОДА СИНХРОИМПУЛЬСОВ (опция 01 АКИП-7SG382, АКИП-7SG384, АКИП-7SG386)

стандарты сигнала: ECL, PECL, RSECL, CML, LVDS

выходное сопротивление, Ом

50

тип соединителя (на задней панели)

SMA

диапазон частот синхроимпульсов, ГГц

от 0 до 4,05

диапазон амплитуды синхроимпульсов, В

от 0,4 до 1

диапазон постоянного напряжения смещения, В

± 2

разрешение установки амплитуды и смещения напряжения, мВ

5

ПАРАМЕТРЫ УДВОИТЕЛЯ ЧАСТОТЫ (опция 02 АКИП-7SG384, АКИП-7SG386)

выходное сопротивление

50 Ом, AC

тип соединителя (на задней панели)

SMA

диапазон частот, ГГц

AKHn-7SG384

............................................................АКИ11-7SG386......................................................................................................................................................................................................................................................

от 4,05 до 8,1 от 6,075 до 8,1

диапазон уровня мощности, дБм

частота от 4,05 до 7 ГГц (включительно)

от минус 10 до плюс 13

частота свыше 7 до 8,1 ГГц

от минус 10 до плюс 7

разрешение установки уровня мощности, дБ

0,01

уровень фазовых шумов на частоте 8 ГГц при отстройке 20 кГц, типовое значение, не более, дБн

минус 98

пределы допускаемой относительной погрешности уровня мощности, д на частотах от 4,05 до 6,5 ГГц (включительно) на частотах свыше 6,5 до 8,1 ГГц

Б

"±1...................................................................................................

"±2..................................................................................................

1

2

диапазон постоянного напряжения источника смещения, В

± 10

разрешение установки напряжения смещения, мВ

5

максимальная сила тока источника смещения, мА

20

ПАРАМЕТРЫ ВХОДА СИНХРОНИЗАЦИИ

диапазон частоты сигнала синхронизации

10 МГц ± 20 Гц

диапазон уровня сигнала синхронизации, дБм

от минус 2 до плюс 16

тип соединителя (на задней панели)

BNC

входное сопротивление, Ом

50

ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ

частота сигнала синхронизации, МГц

10

тип соединителя (на задней панели)

BNC

выходное сопротивление, Ом

50

уровень сигнала синхронизации, дБм

8,8 ± 1,0

ОБЩИЕ ХАРАКТЕРИСТИКИ

напряжение сети электропитания, В

90 до 264

частота сети электропитания, Гц

50 ±0,5

потребляемая мощность, не более, Вт

90

габаритные размеры (ширина х глубина х высота), мм

220 х 330 х 89

масса, не более, кг

4,55

рабочий диапазон температур, °C

от 0 до плюс 45

Примечания

1    Здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.

2    Здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности несущей (центральной) частоты.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность генераторов приведена в таблице 3.

Таблица 3

Наименование и обозначение

Кол-во, шт

1

2

генератор сигналов AКИП-7SG382 / AКИП-7SG384 / AКИП-7SG386/ AКИП-7SG392 / AКИП-7SG394 / AКИП-7SG396

1 по заказу

опция 01: выходы синхроимпульсов (AКИП-7SG382/ AКИП-7SG384/ AКИП-7SG386)

по заказу

опция 02: удвоитель частоты (AКИП-7SG384/ AКИП-7SG386)

по заказу

опция 03: внешняя векторная модуляция (AКИП-7SG382/ АКИП-7SG384/ AКИП-7SG386)

по заказу

опция 04: рубидиевый источник опорного генератора

по заказу

RM2U-S: комплект для установки в стойку (одно место)

1 по заказу

RM2U-D: комплект для установки в стойку (два места)

1 по заказу

руководство по эксплуатации

1

методика поверки РТ-МП-2242-441-2015

1

Поверка

осуществляется по документу РТ-МП-2242-441-2015 «ГСИ. Генераторы сигналов серии AКИП-7SG. Методика поверки», утвержденному ФБУ «Ростест-Москва» “04” августа 2015 г.

Средства поверки указаны в таблице 4.

Таблица 4

Средство поверки и требования к его метрологическим характеристикам

Рекомендуемое средство поверки и его метрологические характеристики

1

2

генератор сигналов низкочастотный частота 1 кГц; амплитуда 1 В (амплитудное значение)

генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 частота от 1 мГц до 200 кГц; амплитуда от 1 мВ до 10 В (амплитудное значение)

анализатор спектра

анализатор сигналов N9030A

диапазон частот от 10 кГц до 8 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более минус 50 дБн

диапазон частот от 3 Гц до 26,5 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более минус 70 дБн; предусилитель; опция измерения фазовых шумов; опция измерения параметров аналоговых видов модуляции

ваттметр поглощаемой СВЧ мощности относительная погрешность измерения мощности от минус 10 до плюс 10 дБм на частотах

от 10 МГц до 8 ГГц не более ± 0,25 дБ

преобразователь измерительный NRP-Z51 относительная погрешность измерения мощности от минус 30 до плюс 20 дБм на частотах от 10 МГц до 8 ГГц не более ± 0,25 дБ

Вольтметр высокочастотный Диапазон частот от 1 кГц до 65 МГц, диапазон измеряемых напряжений от 1 мВ до 1 В, пределы допускаемой относительной погрешности выходного напряжения не более ±1,5 %

Вольтметр высокочастотный 9231 диапазон частот от 10 Гц до 2,5 ГГц; диапазон измеряемых напряжений от 200 мкВ до 3 В; относительная погрешность ± 1%

стандарт частоты

для стандартного исполнения относительная погрешность частоты 10 МГц не более ± 1 10-9; уровень сигнала от 0,1 до 2,5 В

стандарт частоты рубидиевый FS 725 выходной сигнал частотой 10 МГц; относительный годовой дрейф частоты не более ± 5 10-10;

номинальный уровень сигнала 0,2 В

для опции 04: относительная погрешность частоты 5 МГц не более ± 1 10-11; уровень сигнала от 0,1 до 2,5 В

стандарт частоты и времени водородный Ч1-76А

выходной сигнал частотой 10 МГц; относительный годовой дрейф частоты не более ± 1,5 10-12; номинальный уровень сигнала 1 В

1

2

частотомер

(для стандартного исполнения) внешняя синхронизация 10 МГц; разрешение на частоте 10 МГц не хуже 1 мГц

частотомер универсальный CNT-90 внешняя синхронизация 10 МГц; разрешение 1 мГц на частоте 10 МГц

компаратор частотный (для опции 04) сличение частот 5 и 10 МГц; относительная погрешность измерения отклонения частоты не более ± 110-11; уровень сигналов от 0,5 до 1 В

компаратор частотный Ч7-1014 сличение частот 5 и 10 МГц; относительная погрешность измерения

13

отклонения частоты не более ± 5 10 за 10 с; уровень сигналов от 0,4 до 1,2 В

Измеритель параметров модуляции Измерение параметров амплитудно-модулированных, частотно-модулированных и фазо-модулированных сигналов в диапазоне частот до 2 ГГц; погрешность измерения 3 %

Измеритель модуляции Boonton 8201 Диапазон частот до 2500МГц;

Относительная погрешность измерения ± 1 %

Измеритель нелинейных искажений Измерение параметров нелинейных искажений в диапазоне частот до 20 кГц; относительна погрешность измерения 10 %

Измеритель нелинейных искажений С6-12; Диапазон частот от 10 Гц до 19,9 кГц Относительная погрешность измерения коэффициента гармоник К ± (0,05K...0,2K) %

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к генераторам сигналов серии AKHH-7SG

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

61674-15
Номер в ГРСИ РФ:
61674-15
Производитель / заявитель:
"Stanford Research Systems, Inc.", США
Год регистрации:
2015
Cрок действия реестра:
15.09.2025
Похожие СИ
84324-22
84324-22
2022
Компания "Keysight Technologies Inc.", США; Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 11.01.2027
84514-22
84514-22
2022
AnaPico AG, Швейцария
Срок действия реестра: 31.01.2027
84935-22
84935-22
2022
Компания "Keysight Technologies (Chengdu) Co., Ltd & Keysight Technologies (China) Co., Ltd.", Китай
Срок действия реестра: 25.03.2027
85034-22
85034-22
2022
"Narda Safety Test Solutions S.r.l.", Италия
Срок действия реестра: 30.03.2027
85989-22
85989-22
2022
Datrend Systems Inc., Канада
Срок действия реестра: 01.07.2027
86078-22
86078-22
2022
Datrend Systems Inc., Канада
Срок действия реестра: 06.07.2027
86430-22
86430-22
2022
AnaPico AG, Швейцария
Срок действия реестра: 16.08.2027
86756-22
86756-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
86755-22
86755-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
86754-22
86754-22
2022
ОАО "МНИПИ", Республика Беларусь
Срок действия реестра: 01.03.2027
