Дозаторы весовые дискретного действия ТАНЕКО, 61676-15

Назначение

Дозаторы весовые дискретного действия ТАНЕКО (далее - дозаторы) предназначены для весового дозирования гранулированной серы при затаривании в мешки типа «БигБэг» на установке получения серы ОАО «ТАНЕКО», г. Нижнекамск.

Описание

Принцип действия дозаторов основан на преобразовании упругой деформации чувствительных элементов тензорезисторных весоизмерительных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе материала. Далее аналоговый сигнал передается на систему управления и контроля дозатором, где он преобразуется в цифровой сигнал. Результаты измерений в единицах массы индицируются на табло панели оператора.

Конструктивно дозаторы состоят из дозирующего узла и системы управления и контроля дозатора.

В состав дозирующего узла входят:

-    питатель для наполнения материалом накопительного бункера;

-    накопительный бункер, передающий материал в грузоприемное устройство;

-    грузоприёмное устройство (ГПУ), которое включает в себя бункер, датчики, опорную раму;

-    разгрузочный механизм для выгрузки материала.

В дозаторах установлены датчики весоизмерительные тензорезисторные Single Beam модели ACB производства фирмы «Vishay Celtron (TIANJIN) Ltd.», Китай (госреестр № 37064-08).

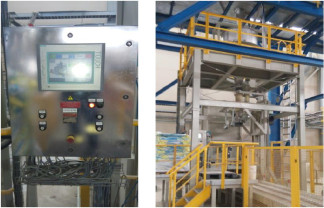

Система управления и контроля производства фирмы «Siemens AG», Германия состоит из модуля многофункционального SIWAREX FTA (госреестр № 50385-12), интегрированного в программируемый логический контроллер SIMATIC S7-400 (госреестр № 15773-11) и панели оператора Simatic multi panel MP277 10* Touch (рисунок 1).

Система управления и контроля осуществляет следующие функции:

-    установку параметров для грубой и тонкой подачи материала;

-    установку номинальной массы дозы;

-    индикацию действительного значения массы дозы;

-    хранение информации о суммарной массе дозируемого материала;

-    аварийную остановку в случае нарушения в работе дозаторов.

Общий вид дозаторов, представлен на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) системы управления дозатора состоит из встроенного и внешнего ПО.

Встроенное ПО установлено в энергонезависимую память измерительных модулей контроллеров на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Данные, содержащие результаты измерений, а также информация по каждой загрузке хранятся на карте Micro Memory Card, внутри модуля многофункционального SIWAREX FTA. Информация на карте Micro Memory Card не может быть изменена или удалена. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Защита данных модуля многофункционального SIWAREX FTA дополнительно обеспечивается встроенным переключателем, на который наносится знак поверки в виде наклейки проверяющей организации (рисунок 3).

Внешнее ПО не влияет на метрологические характеристики дозаторов.

Внешнее ПО служит для отображения результатов измерений, установки парольной защиты от несанкционированного доступа и не дает доступа к внутренним программным микрокодам измерительного модуля, не позволяет вносить изменения во встроенное ПО. Идентификационным признаком ПО SIWAREX FTA служит номер версии, который отображается на панели оператора при входе в экранную маску «Информация о весах».

Идентификационные данные ПО приведены в таблице 1.

Общий уровень защиты встроенных модулей ПО СИ и метрологически значимых данных от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с Р 50.2.007-2014, общий уровень защиты внешнего ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.007-2014.

Технические характеристики

Номинальная масса дозы, действительная цена деления весового устройства (d), пределы допускаемых отклонений действительных значений массы дозы от среднего значения, пределы допускаемых отклонений среднего значения массы дозы от номинального значения приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности весового устройства дозатора соответствуют 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения.

Параметры электропитания:

-    напряжение источника переменного тока, В    220 (+10%/-15%)

-    частота, Гц    50 ± 1 Потребляемая мощность, не более, кВ-А    20 Габаритные размеры ГПУ (длинахширинахвысота), мм    7690*9087*9036 Вероятность безотказной работы за 2000 часов    0,92 Средний срок службы, лет    10

Знак утверждения типа

наносится:

-    фотохимическим способом на маркировочную табличку, расположенную на боковой поверхности шкафа системы управления и контроля дозатора (шкаф ПЛК);

-    типографским способом на титульном листе Руководства по эксплуатации.

Комплектность

В комплект поставки входят:

1.    Дозатор весовой дискретного действия ТАНЕКО, зав. № 3420Ш101А, 3420Ш101В

2.    Руководство по эксплуатации НПЗТ-01-2015.РЭ

3.    Методика поверки 042-30007-2015.МП

4.    Комплект документации на оборудование, входящее в состав системы управления Поверка

осуществляется по методике поверки 042-30007-2015.МП «Дозаторы весовые дискретного действия ТАНЕКО, зав. №№ 3420Ш101А, 3420Ш101В. Методика поверки», утвержденной ФГУП «СНИИМ» 20 апреля 2015 г.

Основное поверочное оборудование - гири класса точности M1, М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Сведения о методах измерений

изложены в руководстве по эксплуатации НПЗТ-01-2015.РЭ «Дозатор весовой дискретного действия ТАНЕКО, зав. №№ 3420Ш101А, 3420Ш101В. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия ТАНЕКО

-    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы»;

-    Техническая документация фирмы-изготовителя.
