Счетчики электрической энергии МИР С-04, МИР С-05, МИР С-07, 61678-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07 Назначение средства измерений

Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07 (далее по тексту - счетчики МИР С-04, МИР С-05, МИР С-07) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, коэффициента мощности, частоты, среднеквадратических значений напряжений и силы переменного тока в электрических цепях переменного тока, а также для измерения показателей качества электрической энергии. Счетчики предназначены для организации многотарифного учета электрической энергии.

Счетчики МИР С-04 предназначены для работы в трехфазных четырехпроводных или однофазных цепях переменного тока с номинальным напряжением 220 В или 230 В. Счетчики МИР С-04 имеют функцию фазного учета электроэнергии и могут применяться как однофазные счетчики с возможностью одновременного подключения от одного до трех потребителей.

Счетчики МИР С-04 класса точности 0,2/0,2 предназначены для работы в трехфазных четырехпроводных или однофазных цепях переменного тока с номинальным напряжением 220 В или 230 В в автономном режиме в нормальных условиях по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, при температуре плюс (23 ± 3) °С и относительной влажности от 30 до 80 %.

Счетчики МИР С-05 предназначены для работы в однофазных цепях переменного тока с номинальным напряжением 220 В или 230 В.

Счетчики МИР С-07 предназначены для работы в трехфазных трех и четырехпроводных цепях переменного тока с номинальным напряжением 57,7 В, 230 В или 220 В.

Счетчики МИР С-04 (за исключением счетчиков МИР С-04 класса точности 0,2/0,2), МИР С-05, МИР С-07 предназначены для эксплуатации в автономном режиме и в составе автоматизированных систем контроля и учета электроэнергии.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе входные датчики напряжения и тока, микросхему аналого-цифрового преобразователя, микроконтроллер, устройства хранения и отображения измеряемых и вычисленных величин и набор интерфейсов.

В качестве датчиков напряжения в счетчиках используются резистивные делители напряжения. В качестве датчиков тока используются трансформаторы тока или шунты.

Счетчики (в зависимости от кода) имеют дополнительный датчик для измерения тока в нейтральном проводе сети.

Микросхема аналого-цифрового преобразователя производит измерения и вычисление значений входных величин под управлением микроконтроллера. Также микроконтроллер управляет процессом записи измеренных и вычисленных величин в энергонезависимую память, ведением журналов событий и выводом данных в интерфейсы и на индикатор.

Структура условного обозначения.

Структура условного обозначения счетчиков МИР С-04 приведена на рисунке 1.

МИР С-04.Х — X — X — X — X — X — X

~|~ Протокол обмена_

Р — протокол счетчиков НПО “МИР” на основе протокола DLMS D - протокол DLMS/COSEM М — протокол MODBUS I — протокол МЭК

Дополнительные функции

Е — счетчик для наружной установки    1)

Z — разъем для внешней антенны ZigBee F — разъем для внешней антенны радиомодема G — разъем для внешней антенны GSM

Функции    2)

К - силовое реле

51    - одно дополнительное реле

52    - два дополнительных реле

53    — три дополнительных реле

1    — импульсные входы Т1 — один вход ТС Т2 - два входа ТС

Т4 — четыре входа ТС N — контроль тока в нейтрали В — подсветка индикатора L — резервное питание 12 В Н — резервное питание 220 В

Q — измерение показателей качества электроэнергии

_Тип интерфейса_2)_

R - интерфейс RS-485

RR - два интерфейса RS-485

Р - интерфейс PLC

Р1 - интерфейс PLC (модификация)

С - интерфейс CAN Е - интерфейс Ethernet Z - интерфейс ZigBee F - радиоинтерфейс G - интерфейс GSM

_Номинальный/максимальный ток_

5(100) — номинальный ток 5 А (максимальный ток 100 А)

Номинальное напряжение

230 — номинальное фазное/линейное напряжение 3 х 230/400 В

Класс точности при измерении активной/реактивной энергии

02    - 0,2/0,2 10-1/1

Структура условного обозначения счетчиков МИР С-05 приведена на рисунке 2.

МИР С-05.Х - Х- Х- Х- Х- Х- Х

и

1)

Функции

2)

К - силовое реле N — контроль тока в нейтрали В - подсветка индикатора L - резервное питание 12 В

Q - измерение показателей качества электроэнергии

Тип интерфейса    1)

R - интерфейс RS-485

Р - интерфейс PLC

Р1 - интерфейс PLC (модификация)

Е - интерфейс Ethernet

Z - интерфейс ZigBee

F - радиоинтерфейс

G - интерфейс GSM

Номинальный/максимальный ток

5(80) - номинальный ток 5 А (максимальный ток 80 А)

Номинальное напряжение

230- 230 В

Класс точности при измерении энергии

10 - 1/1 (активной/реактивной энергии)

1А—1/— (активной энергии)

21 При наличии в счетчике нескольких функций или интерфейсов их коды записываются последовательно, например, счетчик имеющий интерфейсы PLC, ZigBee и радиоинтерфейс будет иметь код PZF.

Лист № 4 Всего листов 27

Структура условного обозначения счетчиков МИР С-07 приведена на рисунке 3.

МИР C-07.05S - Х- Х- Х- Х- Х- Х

Т.

Протокол обмена

Р - протокол счетчиков НПО “МИР” на основе протокола DLMS D - протокол DLMS/COSEM М - протокол MODBUS I - протокол МЭК

Дополнительные функции

Е - счетчик для наружной установки    1)

Z — разъем для внешней антенны ZigBee F — разъем для внешней антенны радиомодема G - разъем для внешней антенны GSM

Функции    2)

К - силовое реле

51    — одно дополнительное реле

52    - два дополнительных реле

53    - три дополнительных реле I - импульсные входы Т1 — один вход ТС Т2 - два входа ТС Т4 - четыре входа ТС N — контроль тока в нейтрали В - подсветка индикатора L - резервное питание 12 В Н - резервное питание 220 В

Q — измерение показателей качества электроэнергии

Тип интерфейса    2)

R - интерфейс RS-485 RR - два интерфейса RS-485 Р - интерфейс PLC Р1 — интерфейс PLC (модификация)

С - интерфейс CAN Е - интерфейс Ethernet Z - интерфейс ZigBee F - радиоинтерфейс G - интерфейс GSM

Номинальный/максимальный ток_

1(2) — номинальный ток 1 А (максимальный ток 2 А)

5(10) - номинальный ток 5 А (максимальный ток 10 А)

Номинальное напряжение

57 - номинальное фазное/линейное напряжение 3 х 57,7/100 В 230 - номинальное фазное/линейное напряжение 3 х 230/400 В

Класс точности при измерении активной/реактивной энергии

05S - 0,5S/1

Пример записи счетчика при заказе:

Счетчик электрической энергии типа МИР С-04.10-230-5(100)-Р2-К-Б.

Счетчики ведут многотарифный учет электроэнергии по четырем тарифам в двенадцати тарифных зонах по четырем типам дней.

Счетчики ведут многотарифный учет активной энергии прямого и обратного направлений и реактивной энергии прямого и обратного направлений по каждому тарифу и суммарной по всем тарифам в следующих интервалах времени, указанных в таблице 1.

Таблица 1

Все регистрируемые счетчиками события фиксируются в журналах событий и затем хранятся в соответствующих архивах.

Счетчики (в зависимости от кода счетчика) обеспечивают измерение показателей качества электроэнергии по классу S согласно ГОСТ Р 30804.4.30-2013 в соответствии с таблицей 2.

Счетчики имеют следующие интерфейсы связи: оптический порт, а также в зависимости от кода счетчика интерфейсы RS-485, PLC, CAN, Ethernet, ZigBee, GSM и радиоинтерфейс.

Все интерфейсы счетчика являются равноприоритетными и независимыми.

Работа со счетчиками через интерфейсы связи возможна как с помощью программного обеспечения «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» и «КОНФИГУРАТОР СЧЕТЧИКОВ МИР», так и с использованием программного обеспечения пользователей.

Доступ к конфигурации и данным счетчика защищен паролями (три уровня доступа).

Счетчики, применяемые внутри помещений, имеют в своем составе жидкокристаллический дисплей (далее - дисплей) для отображения измеренных и вычисленных параметров,

Лист № 7 Всего листов 27

а также дополнительной информации. Управление выводом информации на дисплей обеспечивается наличием двух (для счетчиков МИР С-05) или трех (для счетчиков МИР С-04 и МИР С-07) кнопок управления, находящихся на лицевой панели счетчика.

Счетчики для наружной установки не имеют встроенного дисплея и кнопок управления. Для считывания данных со счетчиков для наружной установки используется удаленный дисплей потребителя МИР ДП-01 или МИР ДП-01.П.

Дисплей счетчиков, применяемых внутри помещений, имеет подсветку (в зависимости от кода счетчика), которая включается при нажатии любой из кнопок счетчика.

Счетчики позволяют управлять нагрузкой посредством встроенных силовых реле, либо формировать сигналы управления внешними отключающими устройствами с помощью встроенных дополнительных реле по следующим критериям:

-    по команде оператора, переданной по одному из интерфейсов счетчика;

-    при превышении допустимого заданного отдельно для каждого тарифа лимита потребляемой активной мощности;

-    при превышении заданного порога по напряжению;

-    при воздействии внешнего магнитного поля, превышающего установленные в ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012 значения, в течение времени, заданного при конфигурировании;

-    при превышении допустимого значения дифференциального тока (в зависимости от кода счетчика);

-    по годовому расписанию (в зависимости от кода счетчика).

Счетчики МИР С-04 и МИР С-05 с установленными силовыми реле автоматически отключают нагрузку при недопустимом перегреве счетчика.

Счетчики МИР С-04, МИР С-07 имеют два испытательных электрических выхода:

-    импульсный выход активной энергии прямого и обратного направлений;

-    импульсный выход реактивной энергии прямого и обратного направлений.

Счетчики (в зависимости от кода счетчика) имеют входы телесигнализации.

Счетчики имеют пломбировку завода-изготовителя и имеют возможность опломбировки организациями, осуществляющими поверку счетчика.

Кроме механических пломб счетчики имеют датчики вскрытия крышки корпуса и крышки клеммной колодки (электронные пломбы). Электронные пломбы работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факты вскрытия крышек и время вскрытия фиксируются в журнале событий.

Счетчики имеют датчик магнитного поля для фиксации попыток целенаправленного воздействия на счетчик магнитным полем. Факты воздействия на счетчик магнитным полем фиксируются в журнале событий.

Программное обеспечение

Встроенное программное обеспечение счетчика реализовано аппаратно (в управляющем микроконтроллере) и разделено на метрологически значимую часть программного обеспечения (в дальнейшем - ПО) и метрологически незначимую часть.

Идентификационные данные ПО счетчика приведены в таблице 3.

Цифровой идентификатор ПО может быть считан со счетчиков по интерфейсам.

Встроенное программное обеспечение не может быть считано без применения специальных программно-технических устройств.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с документом Р 50.2.077-2014.

Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ МИР» и «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» (внешнее) устанавливается на персональный компьютер и предназначено для конфигурирования счетчиков и считывания показаний.

Внешний вид и схемы пломбирования.

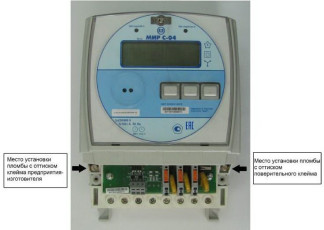

Внешний вид и схемы пломбирования счетчиков представлены на рисунках 4 - 7.

*&■

I © I

МИР С-04

ГТП

• •

Место установки пломбы с оттиском клейма предприятия-изготовителя

Место установки пломбы с оттиском

поеерительного клейма

Место установки пломбы с оттиском клейма предприятия-изготовителя

Место для пломбирования обслуживающей организацией

Место для пломбирования обслуживающей организацией

Место установки пломбы с оттиском клейма предприятия-изготовителя

Место установки пломбы с оттиском клейма предприятия-изготовителя

Место для пломбирования обслуживающей организацией

Место установки пломбы с оттиском клейма предприятия-изготовители

Место установки пломбы с оттиском говерительного клейма

Место установки пломбы предприятия -изготовителя

Счетчики, прошедшие поверку, имеют навесные пломбы предприятия-изготовителя и с пломбу с оттиском поверительного клейма. Пломбы расположены на головках пломбировочных винтов, крепящих лицевую крышку к основанию счетчика, применяемого внутри

Лист № 13 Всего листов 27

помещения, или крепящих колодку с силовыми зажимами к корпусу счетчика для наружной установки.

Технические характеристики

Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблицах 4 - 16.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Прямое направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

-    в диапазонах от 0 до 90° и от 270 до 360° для активной энергии;

-    в диапазонах от 0 до 90° и от 90 до 180° для реактивной энергии.

Обратное направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

-    в диапазонах от 90 до 180° и от 180 до 270° для активной энергии;

-    в диапазонах от 180 до 270° и от 270 до 360° для реактивной энергии.

Счетчики МИР С-04, МИР С-05 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

Счетчики МИР С-07 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.222012, ГОСТ 31819.23-2012.

Таблица 4

Допускаемая основная относительная погрешность счетчиков при измерении активной и реактивной энергии и мощности прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке и при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения (для счетчиков МИР С-04 класса точности 1/1 и МИР С-07), а так же при однофазной нагрузке (для счетчиков МИР С-04 класса точности 1/1 и МИР С-05) не превышает пределов, указанных в таблице 5 согласно ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012 для активной, ГОСТ 31819.23-2012 для реактивной энергий.

Таблица 5

Примечания: «А» - активная энергия; «Р» - реактивная энергия, «L» - индуктивная нагрузка, «С» - емкостная нагрузка.

Допускаемая основная относительная погрешность счетчиков МИР С-04 класса точности 0,2/0,2 при измерении фазных и суммарных активной и реактивной энергии и мощности прямого и обратного направлений в нормальных условиях не превышает пределов, указанных в таблице 6.

Таблица 6

Разность между значениями основной относительной погрешности счетчиков МИР С-04 и МИР С-07 при измерении энергии прямого (обратного) направлений при одно-

Лист № 17 Всего листов 27

фазной нагрузке и при симметричной многофазной нагрузке не превышает пределов, указанных в таблице 7.

Таблица 7

Допускаемая основная относительная погрешность счетчиков при измерении полной мощности в каждой фазе сети не превышает пределов, указанных в таблице 8 согласно

ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012. Таблица 8

Допускаемая основная абсолютная погрешность измерения коэффициента активной мощности    в    диапазонах    (минус 0,5 C) - (минус 1) - (минус 0,5 L)    и

(плюс 0,5 C) - (плюс 1) - (плюс 0,5 L) не превышает пределов, указанных в таблице 9. Таблица 9

Допускаемая основная абсолютная погрешность измерения частоты сети не превышает пределов равных ± 0,01 Гц для счетчиков МИР С-04 класса точности 1/1, МИР C-05, МИР С-07 и ± 0,015 для счетчиков МИР С-04 класса точности 0,2/0,2.

Допускаемая основная относительная погрешность измерения среднеквадратического значения напряжения в каждой фазе сети в диапазоне от 0,8Цном. до 1,2Цном. не превышает пределов, равных ± 0,5 % для счетчиков МИР С-04 класса точности 1/1, МИР C-05, МИР С-07 и ± 0,15 % для счетчиков МИР С-04 класса точности 0,2/0,2.

Допускаемая основная относительная погрешность при измерении среднеквадратического значения тока в каждой фазе сети не превышает пределов, указанных в таблице 10.

Счетчики начинают и продолжают регистрировать показания активной (реактивной) энергии прямого или обратного направления (стартовый ток) при номинальном напряжении, коэффициенте мощности cos j (sin j), равном 1 (для энергии прямого направления) и минус

1 (для энергии обратного направления), при этом абсолютные значения фазных мощностей, измеренных счетчиками, не менее значений, указанных в таблице 11.

Испытательные выходы счетчиков после приложения напряжения, равного 1,15UH0M, при отсутствии тока в цепях тока создают не более одного импульса за время, указанное в таблице 10 (отсутствие самохода), при этом абсолютные значения фазных мощностей, измеренных счетчиками, при напряжении равном 1,15ином. и отсутствии тока в цепях тока не превышают значений, установленных в таблице 12.

Таблица 11

Счетчики МИР С-04 и МИР С-05, не имеющие силовых реле отключения нагрузки, выдерживают кратковременные перегрузки входным током, превышающим в 30 раз 1макс. (допустимое отклонение от 0 до минус 10 %) в течение одного полупериода, при этом изменение основной относительной погрешности измерения активной и реактивной энергии не превышают значений, указанных в таблице 13.

Счетчики МИР С-07 выдерживают кратковременные перегрузки входным током, превышающим в 20 раз 1макс. (допустимое отклонение от 0 до минус 10 %) в течение 0,5 с, при этом изменение основной относительной погрешности измерения активной и реактивной энергии не превышают значений указанных в таблице 13.

Таблица 13

Изменение основной погрешности счетчиков при измерении активной и реактивной энергии, вызываемое самонагревом при токе 1макс, не превышает значений, указанных в таблице 14.

Абсолютная погрешность суточного хода часов реального времени счетчиков МИР С-04 класса точности 1/1 и МИР С-07 в диапазоне температур от минус 40 до плюс 60 °С составляет не более 0,5 с/сут.

Абсолютная основная погрешность суточного хода часов реального времени счетчиков МИР С-04 класса точности 0,2/0,2, МИР С-05 составляет не более ± 0,5 с/сут.

Пределы дополнительной погрешности суточного хода часов реального времени счетчиков МИР С-05, вызванной изменением температуры в диапазоне температур от минус 30 до плюс 70°С, составляют ± 0,014 с/°С в сутки, в диапазоне температур от минус 40 до минус 30°С составляет ± 0,021 с/°С в сутки.

Средний температурный коэффициент счетчиков в температурных поддиапазонах от минус 40 до минус 20 °С, от минус 20 до 0 °С, от 0 до плюс 20 °С, от плюс 20 до плюс 40 °С, от плюс 40 до плюс 60 °С, от плюс 60 до плюс 70 °С (только для счетчика МИР С-05 для наружной установки) при измерении активной и реактивной энергии прямого и обратного направлений не превышает пределов, указанных в таблице 15 согласно ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012 для активной энергии и ГОСТ 31819.23-2012 для реактивной.

Основная погрешность счетчиков не превышает значений, указанных в таблице 5, при изменении напряжения резервного питания (при наличии резервного питания) в пределах указанных ниже:

-    напряжения постоянного тока в диапазоне от 9 до 36 В (номинальное значение напряжения равно 12 В);

-    напряжения переменного тока номинальной частотой 50 Гц напряжением в диапазоне от 120 до 276 В (номинальное значение напряжения равно 220 В) или постоянного тока напряжением в диапазоне от 120 до 276 В (номинальное значение напряжения равно 220 В ).

Дополнительные относительные погрешности измерения активной и реактивной энергии прямого и обратного направлений, вызванные влияющими величинами, указанными в

Лист № 21 Всего листов 27

таблице 15 в соответствии с ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 для активной энергии и ГОСТ 31819.23-2012 для реактивной энергии, не превышают пределов, указанных в таблице 16.

Таблица 15

Примечание: * Во включенном состоянии счетчиков с разомкнутыми токовыми цепями, в режиме поверки количество импульсов, формируемых испытательным выходом счетчиков в результате воздействия внешнего электромагнитного поля - не более 10, а приращение энергии отсчетного устройства равно нулю.

Дополнительная погрешность измерения фазных напряжений, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры, до любого значения в пределах рабочих температур не превышает ± 0,5 %.

Лист № 23 Всего листов 27

Дополнительная погрешность измерения фазных токов, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры до любого значения в пределах рабочих температур, не превышает пределов основной погрешности измерения среднеквадратического значения тока.

Счетчики для наружной установки по условиям эксплуатации соответствуют группе исполнения 4 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 40 до плюс 70 °С.

Счетчики, применяемые внутри помещений (кроме МИР С-04 класса точности 0,2/0,2), по условиям эксплуатации соответствуют группе исполнения 2 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 40 до плюс 60 °С.

Активная и полная мощность, потребляемые счетчиками при нормальной температуре и номинальной частоте сети, не превышают значений, указанных в таблице 16 согласно ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Таблица 16

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счетчиков в виде рельефного изображения при изготовлении и в формуляр типографским способом.

Комплектность

Комплект поставки приведён в таблицах 17 - 20.

Состав изделия и комплект эксплуатационной документации МИР С-04 класса точности 0,2/0,2 приведен в таблице 17.

Состав изделия и комплект эксплуатационной документации МИР С-04 класса точности 1/1 приведен в таблице 18.

Таблица 18

Состав изделия и комплект эксплуатационной документации счетчиков МИР С-05, приведен в таблице 19.

Таблица 19

Примечания:

Обозначение

Количество

Наименование

1    Формуляр поставляется в бумажной форме с каждым счетчиком.

2    Допускается поставка руководства по эксплуатации, методики поверки, (файлы в формате pdf), установочного файла программы на одном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу._

Состав изделия и комплект эксплуатационной документации счетчиков МИР С-07 приведен в таблице 20.

Таблица 20

Поверка

осуществляется в соответствии с документом М 15.034.00.000 МП «Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07. Методика поверки», утверждённым ФГУП «ВНИИМС» в июле 2015 г.

Основные средства поверки и их основные метрологические характеристики приведены в таблице 22.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации:

-    М 15.034.00.000 РЭ для счетчиков МИР С-04 класса точности 1/1;

-    М15.034.00.000-50 РЭ для счетчиков МИР С-04 класса точности 0,2/0,2;

-    М15.035.00.000 РЭ для счетчиков МИР С-05;

-    М 15.037.00.000 РЭ для счетчиков МИР С-07.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии типа МИР С-04, МИР С-05, МИР С-07

1.    ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

4.    ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2».

5.    ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».

6.    ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

7.    ГОСТ 28906-91 (ИСО 7498-84, Доп. 1-84 ИСО 7498-84) «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель».

8.    ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».

Лист № 27 Всего листов 27

9. ТУ 4228-005-51648151-2015 «Счетчики электрической энергии типа МИР С-04, МИР С-

05, МИР С-07. Технические условия».
