Стенды СП31, 61681-15

Назначение

Стенд СП31 предназначен для воспроизведения частоты вращения при проведении калибровки и поверки датчиков, измерителей числа оборотов (частоты вращения) ротора и проверки амплитудно-частотной характеристики (АЧХ) вихретоковых измерителей виброперемещения.

Описание

Принцип действия стенда СП31 основан на задании вращения с постоянной частотой металлического диска, закрепленного на вращающемся в подшипниках валу, соединенного с электродвигателем с помощью упругой ременной передачи. Электродвигатель обеспечивает вращение диска с разным числом оборотов, которые измеряются датчиком, закрепленным на валу.

Диск имеет три контрольные поверхности в форме окружностей, у которых есть один (1), два (2) и шестьдесят (60) пазов. Контрольные поверхности 1 и 2 расположены на верхней поверхности диска в виде выступающих концентрических окружностей разного радиуса.

На окружности меньшего радиуса расположен один (1) паз, а на окружности большего радиуса два (2) паза, причем пазы расположены относительно друг друга под углом 180°.

Контрольная поверхность с 60 пазами расположена по цилиндрической поверхности диска. Поверхность имеет 60 пазов и 60 зубьев и называется «шестеренка».

Встроенная система управления обеспечивает реальную частоту вращения диска до 4000 об/мин. На контрольной поверхности 1 калибруют и поверяют датчики и измерители оборотов, информационным сигналом для которых является один импульс за один оборот вала.

Для расширения диапазона измерений таких измерителей до 8000 об/мин, датчик устанавливается на контрольную поверхность 2.

При установке на контрольную поверхность 60 диапазон измерений расширяется до 240000 об/мин.

Стенд СП31 выполнен в виде моноблока (см. рисунок 1). Отверстия для установки датчиков к контрольным поверхностям 1, 2, 60 промаркированы соответствующими значками на крышке стенда.

На лицевой панели корпуса расположены:

-    тумблер включения стенда "СЕТЬ";

-    регуляторы задания частоты вращения диска "ГРУБО", "ТОЧНО";

-    кнопка контроля заданных оборотов стенда;

-    цифровое табло;

-    тумблер переключения диапазонов частот вращения диска "ДИАПАЗОН".

-    тумблер переключения единиц измерения "ОБ/МИН - Гц".

На задней панели корпуса размещены:

-    гнезда для подключения частотомера;

-    разъем для подключения сетевого кабеля "220В, 50Гц";

-    два держателя предохранителя "2 А".

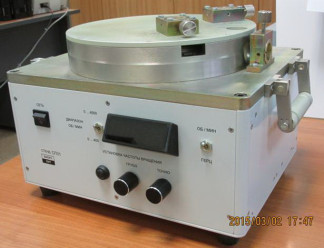

Рисунок 1. Внешний вид стенда СП31

Программное обеспечение

Стенд СП31 имеет встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.

Встроенное ПО (микропрограмма) - внутренняя программа стенда СП31 для обеспечения нормального функционирования прибора, управления его функциями и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в постоянную память прибора предприятием-изготовителем и не может быть изменена пользователем.

Таблица 1.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологически значимая часть ПО стенда СП31 и измерительная информация не требуют специальных средств защиты от непреднамеренных и преднамеренных изменений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «среднему» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики стенда СП31 приведены в таблице 2.

Знак утверждения типа

Знак утверждения типа наносится на корпус стенда СП31 несмываемой краской или на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность стенда СП31 приведена в таблице 3.

Таблица 3

Поверка

осуществляется по методике поверки в составе руководства по эксплуатации ВШПА.421412.1631 РЭ (раздел 8), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2014 г.

Основное средство поверки: частотомер Ч3-63, пределы допускаемой относительной погрешности ±5-10" .

Сведения о методах измерений

Метод измерений изложен в разделе 7 руководства по эксплуатации ВШПА.421412.1631

РЭ.

Нормативные и технические документы, устанавливающие требования к стендам поверочным тахометрическим СП31

Технические условия ВШПА.421412.1631 ТУ. «Стенд СП31. Технические условия».
