Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В004, 61682-15

Назначение

Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В004 (далее резервуар или М0041-ТК-В004) предназначен для учета объема и хранения нефтепродуктов.

Описание

Резервуар представляет собой закрытый металлический сосуд в форме вертикального цилиндра с плавающей крышей.

Резервуар снабжен дренажными отверстиями для отвода атмосферных осадков и лестницами для доступа на плавающую крышу.

На боковых стенках резервуара и на плавающей крыше предусмотрены люки - лазы для обслуживания резервуара, смотровые и монтажные люки.

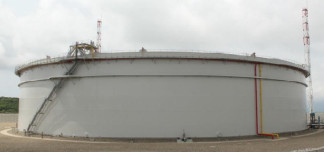

Общий вид резервуара представлен на рисунке 1.

Я

Технические характеристики

Номинальная вместимость, м    100000;

Пределы допускаемой относительной погрешности определения вместимости, %    ±0,1; Г абаритные размеры:

-    внутренний диаметр, мм    95400;

-    высота цилиндрической части, мм    18000; У словия эксплуатации

-    диапазон рабочих температур, °С    от минус 21 до плюс 54; Средний срок службы, не менее, лет    40.

Комплектность

Таблица 1

Поверка

осуществляется по ГОСТ 8.570-200 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная с грузом Р30Н2Г, 2-го класса точности, до 30000 мм;

-    рулетка измерительная Р50Н2К, 2-го класса точности, до 50000 мм;

-    толщиномер ультразвуковой А1207, погрешность 0,05 мм;

-    штангенциркуль ТТТЦ II 0 - 250, погрешность 0,05 мм.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному с плавающей крышей М0041-ТК-В004

1.    ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

2.    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

3.    ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
