| Номер в госреестре | 61685-15 |
| Наименование СИ | Системы мобильные координатно-измерительные |
| Обозначение типа СИ | METRONOR |
| Изготовитель | "Metronor AS", Норвегия |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мобильные координатно-измерительные METRONOR (далее системы METRONOR) предназначены для измерений координат с целью определения геометрических размеров объектов деталей сложной формы.
Системы METRONOR выпускаются трех модификаций: SOLO, SOLO Twin, Duo, отличающихся метрологическими характеристиками и количеством камер. Системы METRONOR состоят из цифровой камеры (сенсора) на фиксируемом основании, внешнего электронно-вычислительного блока, щуподержателя и ряда дополнительных технических устройств, необходимых для решения различных измерительных задач и тестирования системы.

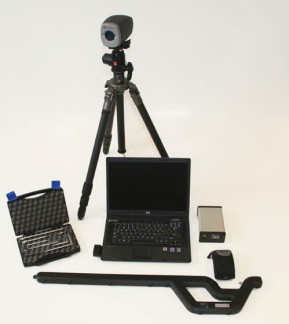

Цифровая камера крепится на телескопической треноге и отслеживает местоположение светодиодов, установленных на щуподержателе, в основании которого установлен щуп.
Проекция светодиодов на прецизионную ПЗС-матрицу, установленную в цифровой камере, определяет местоположение щуподержателя в 3-х мерном пространстве. Расстояние до щуподержателя измеряется дискретно при помощи цифровой камеры. В зависимости от модификации в системах используется одна (SOLO) или две цифровые камеры (SOLO Twin, DUO).
В процессе работы оператор осуществляет касание щупа с измеряемым объектом, нажимает кнопку «снятия точки» и электронно-вычислительный блок производит расчёт координат измеренной точки.
с) DUO
Системы мобильные координатно-измерительные Metronor оснащены базовым программным обеспечением PawerInspect, специально адаптированы для задач, решаемых системой. ПО позволяет измерять, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, и пр. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| PowerInspect | 20хх | USB-ключ HASP | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем мобильных координатно-измерительных Metronor соответствует уровню «высокий» по Р 50.2.077-2014.
| Модификация системы | SOLO | SOLO Twin | DUO |
| Диапазон измерений, м | 1,5-15 (стандартно) 1,5-30 (опционально) | ||
| Пределы допускаемой абсолютной объемной погрешности, мм | |||
| При удалении камеры на 2,5 м | ±0,12 | - | |
| При удалении камеры на 5 м | ± 0,2 | - | |
| При измерении диаметра сферы (2о) на расстоянии 2,5 м при доверительной вероятности 95% | - | ±0,010 | |
| Пределы допускаемой абсолютной погрешности измерений вдоль осей, перпендикулярных оптической оси камеры, мм | |||
| При удалении камеры на 5 м | ±0,16 | - | |
| При удалении камеры на 10 м | ±0,21 | - | |
| Пределы допускаемой абсолютной объемной погрешности (2о) внутри измерительного объема со стороной не более 7000 мм при доверительной вероятности 95%, мм | ±(0,025 +L/60000), где L - измеряемый размер в мм | ||
| Поле видимости, ... ° | 38 х 32 | 70 х 32 | 38 х 32 |
| Эффективное разрешение, пикс. | 640 х 512 | 1180 х 512 | 640 х 512 |
| Максимальная измеряемая глубина (скрытые, невидимые полости), мм | 600 | 600 | |
| Материал щуподержателя | Карбоновое волокно со встроенными светодиодами | ||
| Масса камеры, кг, не более | 0,52 | ||
| Общая масса системы, кг, не более | 13 | ||
| Г абаритные размеры, не более, мм | |||
| Измерительной камеры: -длина -ширина -высота Электронного блока: -длина -ширина -высота | 250 80 100 300 200 80 | ||
| Напряжение питания, В | 100-240, 50 Гц | ||
| Диапазон рабочих температур, 0С | От 10 до 45 | ||
| Относительная влажность воздуха, % | <95, конденсат не допускается | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус камеры.
| Наименование | Кол-во | Примечание |
| Мобильная координатно-измерительная система METRONOR в сборе | 1 шт. | |
| Чемодан транспортировочный с набором щупов | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 61685-15 «Системы мобильные координатно-измерительные METRONOR. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2015 г.
Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методе измерений содержатся в документе «Системы мобильные координатно-измерительные METRONOR. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к системам мобильным координатно-измерительным METRONOR
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 55 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
