Номер в госреестре | 61686-15 |
Наименование СИ | Меры моделей дефектов |
Обозначение типа СИ | СОПР-ЧМК-01 |
Изготовитель | ОАО "Челябинский металлургический комбинат" (ЧМК), г.Челябинск |
Год регистрации | 2015 |
Срок свидетельства | 15.09.2021 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Меры моделей дефектов СОПР-ЧМК-01 (далее - меры), предназначены для хранения и передачи физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки проверки чувствительности (уровня фиксации) ультразвукового контроля (УЗК), вихретокового контроля (ВТК), определения статических и динамических характеристик аппаратуры неразрушающего контроля (НК) по ГОСТ 23667-85, ГОСТ 8.283-78, ГОСТ 51685-13, ГОСТ Р 55497-13, EN 13674-1:2011.
Принцип действия основан на передачи заданных геометрических размеров искусственных дефектов, нанесённых на железнодорожный рельс.
Меры представляют собой набор металлических рельс с нанесенными на них моделями дефектов (далее - МД).

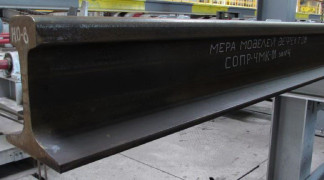

Рисунок 1 - Общий вид
Мера может быть изготовлена из термоупрочненных или нетермоупрочненных рельс типа Р50, Р65, Р75, Р65К, ОР50, ОР65, 46Е1, 49Е1, 50Е1, 52Е1, 54Е1, 55Е1, 60Е1, 60Е2 и др.
МД абвгде, нанесённые на меру, обозначаются в соответствии с таблицей 1.
Таблица 1
№ п.п. | Обозначение | Описание |
1 | а | U - дефект, выполненный в виде сверления, предназначенный для проверки средств измерений УЗК М - дефект, выполненный в виде группы сверлений, предназначенный для проверки средств измерений УЗК Е - дефект, выполненный в виде пропила предназначенный для проверки средств измерений ВТК |
2 | б | H - дефект выполнен сверху головки рельса R - дефект выполнен на верхней выкружке головки рельса S - дефект выполнен сбоку головки рельса W - дефект выполнен в шейке рельса G - дефект выполнен сбоку пера подошвы рельса B - дефект выполнен на подошве рельса |
3 | в | А - дефект расположен поперечно к оси симметрии головки рельса L - дефект расположен продольно к оси симметрии рельса Т - дефект выполнен в виде сквозного отверстия (только для дефектов U) F - дефект выполнен в виде плоскодонного отражателя (только для дефектов U) |
4 | г | Для МД UHF: 1 - плоскодонное отверстие глубиной 15 мм, выполненное под углом (8 ± 1)° к оси дефектов; 2 - плоскодонное отверстие глубиной 15 мм, выполненное под углом 90° к противоположной грани головки. Для МД UWF: (1-6) расположение дефекта на шейке рельса. Для МД E: 1 - дефект длиной 10 мм; 2 - дефект длиной 20 мм |
5 | д | P (1-3) - расположение дефекта |
6 | е | F - дефект выполнен в начале рельса B - дефект выполнен в конце рельса Для дефектов, выполненных в середине рельса, обозначение не применяется |
Основные метрологические и технические характеристики мер приведены в таблице 2. Таблица 2
Наименование характеристики | Значение |
Длина меры, м, не менее | 12 |
Косина реза торцов меры, мм, не более | 0,6 |
Пределы допускаемой абсолютной погрешности косины реза торцов меры, мм | ± 0,05 |
Значения расстояний до осей симметрии МД, мм: - для МД UHTF, UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UWTF, UWF1F, UWF2F, UWF3F, UWF4F, UWF5F, UWF6F, MHF, MWF, EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F, EHA1P3F, EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F, EHA2P3F, EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F, EBA1P3F, EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F, EBA2P3F, ERA1P1F, ERA1P3F, ESL1P1F, ESL1P3F, ESA1P1F, ESA1P3F, EGA1P1F, EGA1P3F от переднего торца меры - для МД UHTB, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B, UWTB, UWF1B, UWF2B, UWF3B, UWF4B, UWF5B, UWF6B, MHB, MWB, EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B, EHA1P3B, EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B, EHA2P3B, EBL1P1B, EBL1P2B, EBL1P3B, EBA1P1B, EBA1P2B, EBA1P3B, EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B, EBA2P3B, ERA1P1B, ERA1P3B, ESL1P1B, ESL1P3B, ESA1P1B, ESA1P3B, EGA1P1B, EGA1P3B от заднего торца меры - для МД UHT, UHF1P1, UHF1P3, UHF2P1, UHF2P3, UWT, UWF1, UWF2, UWF3, UWF4, UWF5, UWF6, EHL1P1, EHL1P2, EHL1P3, | От 50 до 1000 От 50 до 1000 От 3000 до 15000 |
EHL2P1, EHL2P2, EHL2P3, EHA1P1, EHA1P2, EHA1P3, EHA2P1, EHA2P2, EHA2P3, EBL1P1, EBL1P2, EBL1P3, EBL2P1, EBL2P2, EBL2P3, EBA1P1, EBA1P2, EBA1P3, EBA2P1, EBA2P2, EBA2P3, ERA1P1, ERA1P3, ESL1P1, ESL1P3, ESL2P1, ESL2P3, ESA1P1, ESA1P3, ESA2P1, ESA2P3, EGA1P1, EGA1P3 от переднего торца меры | |
Пределы допускаемой абсолютной погрешности расстояния от торцов меры до оси симметрии МД, мм | ± 5 |
Номинальное значение ширины МД типа E* и его отклонение, мм | 0,5 ± 0,1 |
Пределы допускаемой абсолютной погрешности ширины МД типа Е*, мм | ± 0,1 |
Номинальное значение длины МД типа Е* и его отклонение, мм: - для МД EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F, EHA2P3F, EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F, EBA2P3F, EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B, EHA2P3B, EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B, EBA2P3B, EHL2P1, EHL2P2, EHL2P3 EHA2P1, EHA2P2, EHA2P3, EBL2P1, EBL2P2, EBL2P3, EBA2P1, EBA2P2, EBA2P3, ESL2P1, ESL2P3, ESA2P1, ESA2P3 - для МД EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F, EHA1P3F, EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F, EBA1P3F, EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B, EHA1P3B, EBL1P1B,EBL1P2B, EBL1P3B, EBA1P1B,EBA1P2B, EBA1P3B, EHL1P1, EHL1P2, EHL1P3, EHA1P1, EHA1P2, EHA1P3, EBL1P1, EBL1P2, EBL1P3, EBA1P1, EBA1P2, EBA1P3, ERA1P1F, ERA1P3F, ERA1P1B, ERA1P3B, ERA1P1, ERA1P3, ESL1P1F, ESL1P3F, ESL1P1B, ESL1P3B, ESL1P1 ESL1P3, ESA1P1F, ESA1P3F, ESA1P1B, ESA1P3B, ESA1P1, ESA1P3, EGA1P1F, EGA1P3F, EGA1P1B, EGA1P3B, EGA1P1, EGA1P3 | 20 ± 1 10 ± 0,5 |
Номинальное значение длины группы сверлений MH, MHF, MHB, MW MWF, MWB и его отклонение, мм | 45 ± 2 |
Пределы допускаемой абсолютной погрешности длины МД типа Е* и групп сверлений MH, MHF, MHB, MW, MWF, MWB, мм | ± 0,3 |
Номинальное значение глубины МД и его отклонение, мм: - для МД EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F, EHA2P3F, EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F, EBA2P3F, EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B, EHA2P3B, EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B, EBA2P3B, EHL2P1, EHL2P2, EHL2P3 EHA2P1, EHA2P2, EHA2P3, EBL2P1, EBL2P2, EBL2P3, EBA2P1, EBA2P2, EBA2P3, ESL2P1, ESL2P3, ESA2P1, ESA2P3 - для МД EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F, EHA1P3F, EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F, EBA1P3F, EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B, EHA1P3B, EBL1P1B,EBL1P2B, EBL1P3B, EBA1P1B,EBA1P2B, EBA1P3B, EHL1P1, EHL1P2, EHL1P3, EHA1P1, EHA1P2, EHA1P3, EBL1P1, EBL1P2, EBL1P3, EBA1P1, EBA1P2, EBA1P3, ERA1P1F, ERA1P3F, ERA1P1B, ERA1P3B, ERA1P1, ERA1P3, ESL1P1F, ESL1P3F, ESL1P1B, ESL1P3B, ESL1P1 ESL1P3, ESA1P1F, ESA1P3F, ESA1P1B, ESA1P3B, ESA1P1, ESA1P3, EGA1P1F, EGA1P3F, EGA1P1B, EGA1P3B, EGA1P1, EGA1P3 - для МД UHTF, UWTF, UHT, UWT, UHTB, UWTB групп сверлений | 1 ± 0,15 1,5 ± 0,1 |
MW, MWF, MWB - для МД UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UHF1P1, UHF1P3, UHF2P1, UHF2P3, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B - для групп сверлений MH, MHF, MHB - для МД UWF1, UWF2, UWF3, UWF4, UWF5, UWF6, UWF1F, UWF2F, UWF3F, UWF4F, UWF5F, UWF6F, UWF1B, UWF2B, UWF3B, UWF4B, UWF5B, UWF6B | сквозное 15 ± 1,3 45 ± 1 (e/2) ± 1 где e - толщина шейки рельса, мм |
Пределы допускаемой абсолютной погрешности глубины, мм: - для МД типа Е* - для МД UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UHF1P1, UHF1P3, UHF2P1, UHF2P3, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B, UWF1, UWF2, UWF3, UWF4, UWF5, UWF6, UWF1F, UWF2F, UWF3F, UWF4F, UWF5F, UWF6F, UWF1B, UWF2B, UWF3B, UWF4B, UWF5B, UWF6B для группы сверлений MH, MHF, MHB | ± 0,1 |
Значение диаметра МД, мм: - для группы сверлений MH, MHF, MHB, MW, MWF, MWB - для МД UHT, UHF1, UHF2, UWT, UWF | 4,5 ± 0,5 2 |
Пределы допускаемой абсолютной погрешности диаметра, мм: - для группы сверлений MHF, MHB, MWF, MWB - для МД типа U** | ± 0,2 |
Смещение оси симметрии МД относительно оси симметрии головки рельса, мм: - для МД EHA1P2F, EHA2P2F, EHL1P2F, EHL2P2F, EHL1P2, EHL2P2, EHA1P2, EHA2P2, EHL1P2B, EHA1P2B, EHL2P2B, EHA2P2B | От минус 2 до плюс 2 |
Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм: - для МД EBL1P2F, EBA1P2F, EBL2P2F, EBA2P2F, EBL1P2, EBL2P2, EBA1P2, EBA2P2, EBL1P2B, EBA1P2B, EBL2P2B, EBA2P2B | От минус 2 до плюс 2 |
Пределы допускаемой абсолютной погрешности смещения оси симметрии МД относительно оси симметрии головки и подошвы рельса, мм | ± 0,4 |
Значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной модели дефекта, мм: - для МД EHA1P1F, EHA1P3F, EHA2P1F, EHA2P3F, EHA1P1, EHA1P3, EHA2P1, EHA2P3, EHA1P1B, EHA1P3B, EHA2P1B, EHA2P3B, | От 15 до 25 |
Значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной модели дефекта, мм: - для МД EBA1P1, EBA1P1B, EBA1P1F, EBA1P3, EBA1P3B, EBA1P3F, EBA2P1, EBA2P1B, EBA2P1F, EBA2P3, EBA2P3B, EBA2P3F | От 5 до 25 |
Значение расстояния от оси симметрии головки рельса до продольной оси модели дефекта, мм: - для МД EHL1P1F, EHL1P3F, EHL2P1F, EHL2P3F, EHL1P1, EHL1P3, EHL2P1, EHL2P3, EHL1P1B, EHL1P3B, EHL2P1B, EHL2P3B | От 10 до 25 |
Значение расстояния от края подошвы рельса до продольной оси модели дефекта, мм: - для МД EBL1P1F, EBL1P3F, EBL2P1F, EBL2P3F, EBL1P1, EBL1P3, EBL2P1, EBL2P3, EBL1P1B, EBL1P3B, EBL2P1B, EBL2P3B | От 5 до 25 |
Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: |
- для МД UHF1P1, UHF1P1B, UHF1P1F, UHF1P3, UHF1P3B, UHF1P3F - для МД UHF2P1, UHF2P1B, UHF2P1F, UHF2P3, UHF2P3B, UHF2P3F - для МД UHT, UHTB, UHTF | 14 ± 1,6 26 ± 1,6 20 ± 1 |
Номинальное значение расстояния от оси входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм: - для МД UWT, UWTF, UWTB - для UWF1, UWF1F, UWF1B - для UWF2, UWF2F, UWF2B - для UWF3, UWF3F, UWF3B - для UWF4, UWF4F, UWF4B - для UWF5, UWF5F, UWF5B - для UWF6, UWF6F, UWF6B | S ± 1 (***) (C-25) ± 1 (****) (с-15)± 1 (****) (C-5) ± 1 (****) (C+5) ± 1 (****) (C+15) ± 1 (****) (с+25) ± 1 (****) |
Пределы допускаемой абсолютной погрешности, мм: - расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от оси симметрии головки рельса до продольной оси моделей дефекта; - расстояния от края подошвы рельса до продольной оси моделей дефекта; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания; - расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса | ± 0,5 |
Угол наклона оси МД относительно плоскости противоположной грани головки рельса, ° - для МД UHF1P1, UHF1P1B, UHF1P1F, UHF1P3, UHF1P3B, UHF1P3F - для МД UHF2P1, UHF2P1B, UHF2P1F, UHF2P3, UHF2P3B, UHF2P3F | 82 90 |
Длина участка без искусственного дефектов, м, не менее | 2 |
Масса, т | От 0,7 до 52 |
* МД типа Е - модели дефектов, название которых начинается на букву «Е».
** МД типа U - модели дефектов, название которых начинается на букву «U».
*** где S - высота до точки пересечения образующих поверхностей перьев подошвы в шейке рельса по ГОСТ Р 51685, мм.
**** где С - расстояние от поверхности подошвы рельса до линии центров радиусов шейки рельса по ГОСТ Р 51685, мм.
***** - при соблюдении условий хранения и эксплуатации.
Мера может содержать как полный набор МД, так и только часть МД, приведённых в таблице 2, в соответствии с требованиями заказчика.
Номинальные значения расстояний от переднего торца рельса до осей симметрии МД устанавливаются в паспорте на конкретный экземпляр средства измерения.
Знак утверждения типа наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец меры способом наклеивания этикетки.
Таблица 3
Наименование и условное обозначение | Количество |
Мера моделей дефектов СОПР-ЧМК-01 | 1 шт. |
Паспорт | 1 экз. |
Методика поверки МП 029.Д4-15 | 1 экз. |
осуществляется в соответствии с методикой поверки МП 029.Д4-15 «Меры моделей дефектов СОПР-ЧМК-01. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в июле 2015 г. Основные средства поверки:
- рулетка измерительная по ГОСТ 7502-98, к.т. 3;
- штангенциркуль типа ШЦ-II по ГОСТ 166-89, пределы допускаемой погрешности измерения ± 0,05;
- глубиномер индикаторный по ГОСТ 7661-67, к.т.1;
- угольник типа УП, УШ по ГОСТ 3749-77, к.т. 2;
- щупы набор № 2 по ТУ 2-034-0221197-011-91 к.т. 2.
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующую систему контроля.
Нормативные и технические документы, устанавливающие требования к мерам моделей дефектов СОПР-ЧМК-01
1 Техническая документация компании ОАО «ЧМК», Россия.
2 ГОСТ 23667-85 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».
3 ГОСТ 8.283-78 «Государственная система обеспечения единства измерений. Дефектоскопы электромагнитные. Методы и средства поверки».
4 ГОСТ Р 51685-2013 «Рельсы железнодорожные. Общие технические условия».
Зарегистрировано поверок | 2 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
