Государственный реестр средств измерений

Преобразователи расхода ультразвуковые LT-US, 61687-15

Преобразователи расхода ультразвуковые LT-US предназначены для измерения уровня жидкости в безнапорных трубопроводах и каналах шириной до 4 метров.По изменению уровня жидкости и заданной зависимости «уровень-расход» преобразователь рассчитывает расход и объем жидкости.
Карточка СИ
Номер в госреестре 61687-15
Наименование СИ Преобразователи расхода ультразвуковые
Обозначение типа СИ LT-US
Изготовитель "LACROIX Sofrel", Франция
Год регистрации 2015
Срок свидетельства 15.09.2021
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи расхода ультразвуковые LT-US(далее -преобразователи) предназначеныдля измерения уровня жидкости в безнапорных трубопроводах и каналах шириной до 4 метров.По изменению уровня жидкости и заданной зависимости «уровень-расход» преобразователь рассчитывает расход и объем жидкости.

Описание

Принцип работы преобразователя основан на акустической локации уровня жидкости, безнапорно протекающей в канале или трубопроводе (далее - трубопроводе), пересчете его в мгновенное значение расхода по заданной зависимости «уровень-расход» для данного трубопроводас последующим интегрированием.

Расчет уровня осуществляется через время распространения звуковых колебаний от источника до контролируемой границы раздела сред и обратно до приемника. Пересчет измеренного значения уровня в значение расхода производится в соответствии с заданной в программное обеспечение преобразователя зависимостью«уровень-расход» для конкретного типа трубопровода, рассчитываемой из гидравлических параметров трубопровода, или определяемой экспериментальнос использованием эталонного расходомера.

Измерение объема жидкости осуществляется косвенным методом посредством измерения уровня жидкости, протекающей в трубопроводе, пересчета его в мгновенное значение расхода и интегрированияпрограммным обеспечением преобразователя.

Преобразователь    состоит    из    двух    основных    компонентов:

электроакустическогопреобразователя и измерительного преобразователя, который управляет измерительным процессом, обрабатывает сигналы от электроакустического преобразователя, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работыпараметров, результатов измерений и их вывод на устройство передачи данных по каналу GSM.

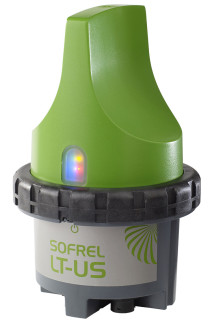

Фотография внешнего видапреобразователя представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.

Преобразователи оснащены программным обеспечением, которое предназначено для хранения заданной зависимости «уровень-расход», расчета результатов измерений, считывания и хранения данных. Программное обеспечение устанавливается на персональный компьютер, для связи с преобразователем используется Bluetooth.

Идентификационные данные программного обеспечения

Идентификационные данные

Значение

Идентификационное наименование ПО

SOFTOOLS

Номер версии ПО, не ниже

3.30.10

Цифровой идентификатор ПО

-

Другие идентификационные данные

-

Конструкция преобразователя исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Наименование характеристики

Значение характеристики

3

Минимальный объемный расход жидкости (Qmin), м /ч

0,1

Максимальный объемный расход жидкости (Qmax), м /ч

300

Пределы допускаемой относительной погрешности измерений объемного расхода жидкости, %

± 3

Диапазон измерений уровня жидкости, м

от 0,1 до 3

Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм

± 3

Диапазон показаний объемного расхода жидкости, м /ч

от 0 до 200 000

Диапазон показаний объема жидкости, м3

от 0 до 1 109

Параметры источник питания:

- напряжение постоянного тока, В

7,2

Потребляемая мощность, В • А, не более

50

Г абаритные размеры, мм, не более

176х155х261

Масса, кг, не более

2

Условия эксплуатации:

-температура окружающего воздуха, °С - относительная влажность воздуха, %, не более

от минус 20 до плюс 50 100

Средний срок службы, лет

12

Знак утверждения типа

наносится на переднюю панель преобразователя и на титульный лист Руководства по эксплуатации типографским способом.

Наименование

Количество, шт.

Преобразователь расхода ультразвуковой LT-US

1

Руководство эксплуатации

1

Методика поверки МП 107-241-2014

1

Поверка

осуществляется по документу МП 107-241-2014 «ГСИ. Преобразователи расхода ультразвуковые LT-US. Методика поверки», утвержденному ФГУП «УНИИМ» 04 июня 2015 г. Эталонные средства измерений, используемые при поверке:

-    расходомер-скоростемер МКРС, Госреестр № 14989-07;

-    линейка измерительная металлическая до 3 м по ГОСТ 427-75.

Сведения о методах измерений

МИ 2220-2013 ГСИ. Расход сточных жидкостей в безнапорных трубопроводах. Методика измерений в безнапорных водопроводах по уровню заполнения с предварительной калибровкой измерительного створа

МИ 2406-97 ГСИ. Расход жидкости в открытых потоках. Методика выполнения измерений при помощи стандартных водосливов и лотков.

Нормативные и технические документы, устанавливающие требования к преобразователям расхода ультразвуковым LT-US

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

Техническая документация изготовителя «LACROIX Sofrel», Франция.
