| Номер в госреестре | 61690-15 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | СГБМ-01 |
| Изготовитель | ООО "МЭРА", г.Бронницы |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2021 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа СГБМ-01(далее -счетчики) предназначены для измеренияобъемапри рабочих условиях природного газа по ГОСТ 5542-87, паров сжиженногогаза по ГОСТ 20448-90и других неагрессивных газов (далее - газ).
Принцип действия счетчиков основан на измерении разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов счетчики определяют скорость проходящего газа и объем (объемный расход).
Счетчики имеют моноблочное исполнение и состоят из корпуса,измерительного трубопровода и измерительно-вычислительного блока с жидкокристаллическим индикатором.В измерительном трубопроводе расположены электроакустические преобразователи.В корпусе счетчиков установлен автономный (сменный) элемент питания. Измерительно-вычислительный блок счетчиков выполняет следующие функции:
- посылка импульсов от электроакустических преобразователей;
- измерение временных интервалов;
- вычисление прошедшего объема газа;
- индикациянакопленного объема и значения текущего расхода газа.

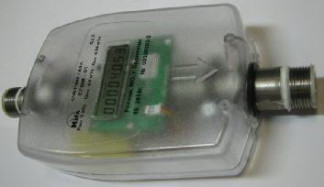

Счетчики могут быть смонтированы в вертикальном и горизонтальном положении. Внешний вид и места пломбировки счетчиков приведены на рисунках 1 и 2
Программное обеспечение(далее - ПО) счетчиков является встроеннымПО микропроцессора счетчиков и представляет собой метрологически значимую часть.
Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса счетчика на электронной плате. Все стандартные характеристики счетчиков запрограммированы в процессе изготовления и не могут быть изменены.
Корпус счетчиков опломбирован и конструкция исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты ПО счетчиков - высокий по Р 50.2.077-2014.
Метрологические и технические характеристики, в том числе показатели точности,счетчиковпредставлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование параметра | Исполнение счетчиков | ||
| G1.6 | G2.5 | G4.0 | |
| Диаметр условного прохода, мм | 20 | 20 | 20 |
| Максимальный расход газаОшах, м3/ч | 2,5 | 4,0 | 6,0 |
| Номинальный расход газа Qn0m, м3/ч | 1,6 | 2,5 | 4,0 |
| Минимальный расход газаQmin, м3/ч | 0,025 | 0,03 | 0,04 |
| Максимальное избыточное давление газа, кПа | 50 | ||
| Температура измеряемого газа, °С | От минус 10 до плюс 50 | ||
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, %: - Qmin< Q< 0,1 Qmax - 0,1 Qmax< Q < Qmax | ±3,0 ±1,5 | ||
| Потеря давления при максимальном расходе,Па, не более | 200 | 200 | 350 |
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена единицы индикаторного табло, м3 - младшего разряда - старшего разряда | 0,001 100000 | ||
| Присоединительные размеры: - резьба патрубков по ГОСТ 6357-81 | G3/4 | ||
| Габаритные размеры, длинахширинахвысота, мм, не более | 240x118x52 | ||
| Масса, кг, не более | 0,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | От минус 10 до плюс 50 От 30 до 80 От 84 до 106,7 | ||
| Срок службы автономного источника питания, лет, не менее | 10 | ||
| Средний срок службы, лет, не менее | 12 | ||
наносится на лицевую панель счетчика методом офсетной печати или фотохимическим способом ина титульный лист паспорта типографским способом.
Комплектность счетчиков представлена в таблице 2.
Таблица 2 - Комплектность счетчиков
| Наименование | Количество |
| Счетчик газа СГБМ-01 | 1 экз. |
| Руководство по эксплуатации (по заказу) | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки (по заказу) | 1 экз. |
| Заглушка | 2 шт. |
| Упаковка индивидуальная | 1 экз. |
осуществляется по документу МП 171-30151-2015 «Государственная система обеспечения единства измерений. Счетчики газа СГБМ-01. Методика поверки», утвержденному ГЦИ СИ
ООО «Метрологический центр СТП» 17 марта 2015 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, отношение пределов допускаемой относительной погрешности поверочной установки к поверяемому счетчику не более 1/3.
Метод измерений счетчиков приведен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа СГБМ-01
1. ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измеренийобъемного и массового расходов газа
2. ТУ 4213-001-63518844-2014 Счетчики газа СГБМ-01. Технические условия
| Зарегистрировано поверок | 29 |
| Поверителей | 1 |
| Актуальность данных | 24.09.2024 |
