| Номер в госреестре | 61696-15 |
| Наименование СИ | Газоанализатор - рабочий эталон 1-го разряда |
| Обозначение типа СИ | Calomat 6 - H2 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор Calomat 6 - H2 - рабочий эталон 1-го разряда предназначен для измерения объемной доли водорода (H2) в газовых смесях состава H2 + N2 (воздух) в баллонах под давлением.
Газоанализатор Calomat 6 - H2 - рабочий эталон 1-го разряда (далее -газоанализатор) создан на базе газоанализатора Calomat 6, внесенного в Г осреестр СИ под № 24803-03. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям - эталонам сравнения.
Газоанализатор представляет собой прибор непрерывного действия.
Принцип действия газоанализатора основан на зависимости теплопроводности двухкомпонентных газовых смесей от содержания компонентов.
Конструктивно газоанализатор представляет собой единый блок со встроенным микропроцессором, в жестком металлическом корпусе для панельного монтажа.
Измерительный модуль газоанализатора состоит из измерительной ячейки, монтажной платы с жестяным колпаком, а также подводящих и отводных труб для измеряемого газа. Сама измерительная ячейка состоит из блока из нержавеющей стали, в котором находится сенсор теплопроводности. На верхней стороне блока находится по одной печатной плате: нижняя отвечает за термостатизацию измерительной ячейки, верхняя служит для регулировки сенсора теплопроводности и обработки его сигнала. Все элементы управления размещены на передней панели прибора: жидкокристаллический дисплей с постоянной светодиодной подсветкой, пленочная клавиатура, фронтальная панель. На дисплее одновременно отображаются: измеряемая величина, строки состояния, диапазон измерения. Газоанализатор имеет встроенный последовательный RS-485 интерфейс с внутренней коммуникационной шиной (ELAN).
Газоанализатор имеет функцию графического представления измеряемой величины с целью возможности отслеживания на дисплее характера измеряемых величин за последние 10 минут или 24 часа. Газоанализатор имеет функцию тестирования системы.

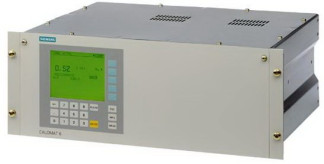

Внешний вид газоанализатора показан на рис. 1.
| Е=э | |
| «9 | |
| 0. S2 *- * | |
| •*> | 11*1* _L* 1« « |
| ■ •Г^ТтДгг| | |
Рис. 1. Газоанализатор Calomat 6 - H2 - рабочий эталон 1-го разряда.
Газоанализатор имеет следующие виды программного обеспечения (ПО):
1) встроенное;
2) автономное.
Встроенное ПО газоанализатора разработано изготовителем специально для решения задач измерения содержания определяемого компонента в анализируемой среде. Встроенное ПО в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений и обеспечивает их отображение на пользовательском дисплее, и передачу по интерфейсам связи. Г азоанализатор имеет программу тестирования прибора.
Автономное ПО «WinCC» для персонального компьютера разработано производителем и предназначено для диагностики и дистанционного обслуживания. Автономное ПО выполняет следующие функции:
- отображение результатов измерений на дисплее персонального компьютера;
- дистанционное управление всеми приборными функциями (установка параметров и конфигураций).
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | «Calomat 6» |
| Номер версии (идентификационный номер) ПО | V1.3.5 E |
| Цифровой идентификатор ПО | недоступен |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
1) Диапазоны измерений объемной доли водорода и пределы допускаемой относительной погрешности газоанализатора указаны в таблице 2.
Таблица 2
| Компонентный состав | Диапазон измерений объемной доли водорода, % | Пределы допускаемой относительной погрешности, 50, % |
| H2 + N2 (воздух) | св. 0,05 до 0,5 | ± 2,0 |
| св. 0,5 до 2,0 | ± 1,5 |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от
пределов допускаемой относительной погрешности.
3) Время прогрева, мин, не более 120
4) Габаритные размеры газоанализатора, мм, не более:
- высота 177
- ширина 483
- длина 440
5) Масса, кг, не более: 10
6) Потребляемая электрическая мощность, В А, не более 50
7) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230 ± 23)
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом и на табличку на корпусе газоанализатора.
- Газоанализатор Calomat 6 - H2 - рабочий эталон 1-го разряда - 1 шт.
- Руководство по эксплуатации на русском языке - 1 экз.
- Паспорт - 1 экз.
- Методика поверки МП-242-1898-2015 - 1 экз.
осуществляется по документу МП-242-1898-2015 «Газоанализатор Calomat 6 - H2 -рабочий эталон 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «21» мая 2015 г.
Основные средства поверки: Газовые смеси - эталоны сравнения компонентного состава водород-азот, водород-воздух по ГОСТ 8.578-2008.
Методика измерений приведена в документе РЭ 154-1-22-МИ3 «Методика измерений объемной доли водорода с помощью газоанализатора Calomat 6 - H2, входящего в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей H2 + N2 (воздух) в баллонах под давлением».
Нормативные и технические документы, устанавливающие требования к газоанализатору Calomat 6 - H2 - рабочему эталону 1-го разряда
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2. ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
3. Техническая документация фирмы «Siemens», Германия.
