| Номер в госреестре | 61698-15 |
| Наименование СИ | Комплексы измерительные контроля и диагностирования станционных устройств |
| Обозначение типа СИ | СЦБ КДК СУ |
| Изготовитель | Ростовский филиал ОАО "НИПКИ информации, автоматизации и связи на железнодорожном транспорте" (РостФ НИИАС), г.Ростов-на-Дону |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные контроля и диагностирования станционных устройств СЦБ КДК СУ предназначены для измерений временных интервалов, а так же параметров электрического постоянного и переменного тока: напряжения, силы и частоты.
Комплексы измерительные контроля и диагностирования станционных устройств СЦБ КДК СУ (далее комплексы или КДК СУ) представляют собой многофункциональные, многоканальные измерительные системы (комплексы) с централизованным управлением и пространственно распределенной функцией измерений.
Конструктивно КДК СУ состоит из одного или нескольких основных шкафов и дополнительных (выносных) шкафов, в которых располагается первичная часть ИК силы электрического тока. В один основной шкаф может быть установлено до двух промышленных компьютеров, каждый из которых обслуживает до 256 измерительных каналов и до 500 дискретных (бинарных) каналов. Изготавливаются комплексы в двух исполнениях, отличающихся допустимыми условиями эксплуатации.
Структура ИК напряжения по исполнениям:
- “базовое” исполнение: резисторный делитель напряжения НС-16 (16 каналов), модуль (плата) гальванической развязки АИ-16 (16 каналов), аналого-цифровой преобразователь PCI 1713 фирмы Advantech (32 канала), разрешение 12 бит, входной сигнал
10 В, коэффициент усиления 0,5 или 1.
- исполнение “PC/104”: резисторный делитель напряжения НС-16 (16 каналов), модуль (плата) гальванической развязки АИ-16 (16 каналов), аналого-цифровой преобразователь DMM-32X-AT фирмы Diamond Systems Corporation (32 канала), разрешение 16 бит, входной сигнал 10 В, коэффициент усиления 0,5 или 1.
Структура ИК силы электрического тока: шунт с верхним пределом падения напряжения 75 мВ, усилитель напряжения с коэффициентом усиления 100 АИМ-16 (АИМ-
2), измерительный преобразователь напряжения в унифицированный сигнал тока (4 - 20) мА, линия связи между дополнительным и основным шкафами (не более 50 м), шунт на плате НС-16, модуль (плата) гальванической развязки АИ-16, аналого-цифровой преобразователь PCI-1713 либо DMM-32X-AT, в зависимости от исполнения - “базовое” либо “PC/104”.
Структура ИК частоты следования импульсов: импульсный сигнал поступает от измерителя скорости на модуль (плату) гальванической развязки для дискретных сигналов, далее аналого-цифровой преобразователь UNIO-5 периода следования импульсов в 18-ти разрядный код, соответствующий частоте следования импульсов.
ИК времени - интервалы времени определяются фиксацией моментов времени, в которые сигнал соответствующих ИК напряжения достигает пороговых уровней, либо фиксацией моментов времени, в которые сигнал соответствующих дискретных каналов изменяет состояние.
Цифровые выходные сигналы ИК поступают в процессор промышленного компьютера, где производится обработка и анализ цифровых сигналов и передача сигналов на сервер баз данных для хранения и в компьютерную сеть для отображения.
КДК СУ решает следующие задачи:
- измерение действующих значений напряжений переменного тока частотой 50 Гц и 25 Гц, напряжения постоянного тока, силы постоянного тока, частоты следования импульсов и
Лист № 2 Всего листов 5
интервалов времени, характеризующих состояние станционных постовых и напольных устройств СЦБ;
- автоматический сбор привязанных к календарному времени результатов измерений;
- анализ результатов измерений с целью контроля состояния и диагностирования возможных неисправностей оборудования СЦБ;
- хранение результатов измерений и анализа в специализированной базе данных, защищённой от потерь информации и несанкционированного доступа;
- визуализация и протоколирование хранимой информации, представление изменений этих данных во времени с целью выявления динамики состояния контролируемых устройств и развития событий;
- обмен информацией с внешними подсистемами, входящими в состав комплексных систем автоматизации ОАО «РЖД», предоставление данных для идентификации транспортных происшествий и выявления их причин;
- настройка параметров КДК СУ;
- синхронизация системного времени с корпоративным временем ОАО «РЖД».
Комплексы КДК СУ предназначены для измерений параметров постовых и
напольных устройств сигнализации, централизации и блокировки (СЦБ), автоматизации
сбора анализа и протоколирования результатов измерений.
Применяются комплексы КДК СУ на сортировочных станциях ОАО «РЖД»
автономно или в составе комплексных систем автоматизации.

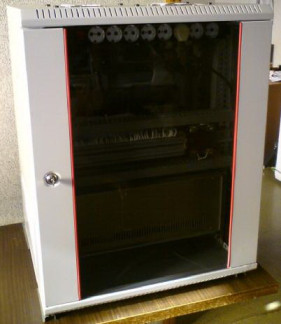

Общий вид комплексов и маркировочная этикетка представлены на рисунке 1.
а) общий вид б) маркировка
Рисунок 1 - Общий вид комплексов измерительных контроля и диагностирования
станционных устройств СЦБ КДК СУ
Программное обеспечение (ПО) КДК СУ включает в себя два программных продукта, первый - read_ad.bin является встроенным в контроллер комплекса и реализует работу модуля аналогового ввода, второй - calibrate является самостоятельной программой, устанавливаемой на ПК, предназначен для автоматизации процесса поверки и/или калибровки комплекса.
Лист № 3 Всего листов 5
ПО read_ad.bin является встроенным в ПЗУ контроллера, устанавливается при изготовлении комплекса, внесение изменений в процессе эксплуатации КДК СУ возможно только при наличии специальных программно-аппаратных средств.
ПО calibrate является внешним программным продуктом, устанавливаемым на ПК и служит для автоматизации процесса поверки и/или калибровки комплекса. ПО calibrate обрабатывает полученные измерительные данные в соответствии с запрограммированными неизменными алгоритмами. Внесение изменений а ПО невозможно без специальных аппаратно-программных средств.
Идентификационные признаки ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | read ad.bin | calibrate |
| Номер версии (идентификационный номер) ПО | «1.1.1» | - |
| Цифровой идентификатор ПО | 8a28bc77f1f4be93f 8203f20dfa74fcd | e20c4d49c0d4916c 4ffd049f80296085 |
| Алгоритм вычисления цифрового идентификатора ПО | md5-сумма | md5-сумма |
ПО имеет уровень защиты от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Основные метрологические характеристики измерительных каналов (ИК) комплексов КДК СУ приведены в таблицах 2 и 3.
Таблица 2. Метрологические характеристики ИК напряжения, тока и частоты
| Измеряемая величина | Контролируемое устройство | Диапазон* измерений | Едини ца измере ния | Род тока, частот а | Пределы (±) допускаемой относительной погрешности ИК**, % |
| Напряжение межфазное | питающие фидера | 280-440 | В | ~50 Гц | 2,5+0,1(Umax/U-1) |
| Напряжение фазное | питающие фидера, распределительные панели типа ПРГ и др. | 150-250 | В | ~50 Гц | 2,5+0,1(Umax/U-1) |
| Напряжение | приёмная обмотка путевого реле РЦ 50 Гц | 10-70 | В | ~50 Гц | 1,5+0,15(Umax/U-1) |
| Напряжение | приёмная обмотка путевого реле РЦ 25 Гц | 2-10 | В | ~25 Гц | 1,5+0,1(Umax/U-1) |
| Напряжение | стрелочный электропривод | 150-250 | В | = | 1,5+0,1(Umax/U-1) |
| Напряжение | батарея питающей установки | 20-30 | В | = | 1,5+0,1(Umax/U-1) |
| Напряжение | бесконтактный автопереключатель стрелки (цепи питания) | 20-30 | В | ~50 Гц | 1,5+0,1(Umax/U-1) |
| Напряжение | реле плюсового/минусового контроля стрелки (ПК/МК) | 10-50 | В | ~50 Гц | 1,5+0,15(Umax/U-1) |
| Напряжение | обмотки приёмных реле блоков РтД - С и ИПД | 10-30 | В | ~50 Гц | 1,5+0,1(Umax/U-1) |
| Сила электрического тока | стрелочный электропривод | 2-21 | А | = | 1,5+0,1(Imax/I-1) |
| Сила электрического тока | батарея питающей установки | 5-45 | А | = | 1,5+0,1(Imax/I-1) |
| Частота прямоугольных импульсов | индикаторы скорости | 100-2000 | Гц | - | 0,5+0,05(Tmax/T-1) |
| * для напряжений переменного тока указаны действующие значения. ** Umax, Imax и Tmax - верхние пределы диапазонов измерений напряжения, тока или периода, соответственно; U, I и T - измеренные значения напряжения, тока или периода, соответственно. | |||||
Таблица 3. Метрологические характеристики ИК интервалов времени
| Измеряемая величина | Контролируемое устройство | Диапазон измерений, с | Пределы допускаемой абсолютной погрешности ИК, с |
| Интервал времени между пороговыми уровнями напряжений двух сигналов | реле ПК и МК (перепады напряжений при переводе стрелки) | 0,3 - 1,1 | ±0,05 |
| Длительность импульса | блоки БМП-62 или зС-75 (сигнал удержания занятости стрелочного участка) | 1 - 5 | ±0,10 |
| Длительность импульса | блоки БМП-62 или зС-75 (сигнал удержания поляризованного реле в замкнутом состоянии) | 0,015 -0,255 | ±0,01 |
Рабочие условия эксплуатации комплексов измерительных контроля и диагностирования станционных устройств СЦБ КДК СУ в зависимости от исполнения представлены в таблице 4.
_Таблица 4. Рабочие условия эксплуатации_
| Внешний воздействующий фактор | Исполнение | |
| базовое | PC/104 | |
| Температура окружающего воздуха, °С | от 20 до 30 | от - 5 до + 50 |
| Относительная влажность воздуха без конденсации, % | от 40 до 80 | от 5 до 90 |
| Напряжение сети питания, В | 220 ± 22 | 220 ± 22 |
| Частота сети питания, Гц | 50 ± 1 | 50 ± 1 |
| Содержание гармоник в питающей сети, не более, % | 5 | 5 |
Знак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на корпусе комплексов измерительных контроля и диагностирования станционных устройств СЦБ КДК СУ, а также на титульный лист эксплуатационной документации методом типографской печати.
| Наименование | Количество |
| Комплекс измерительный контроля и диагностирования станционных устройств СЦБ КДК СУ | 1 шт. |
| Эксплуатационная документация | 1 комплект. |
| Методика поверки | 1 шт. |
| CD-диск с ПО* | 1 шт. |
* Поставляется по отдельному заказу.
осуществляется в соответствии с документом 86246294.025-01 ПМ 03 «Комплексная система автоматизации управления сортировочным процессом КСАУ СП. Комплекс измерительный контроля и диагностирования станционных устройств СЦБ КДК СУ. Методика поверки (калибровки) измерительных каналов», утвержденным ФБУ «Ростовский ЦСМ» 23.12.2014. Основные средства поверки:
- калибратор универсальный Н4-11 (Госреестр № 25610-03);
- генератор сигналов специальной формы Г6-33 (Госреестр № 7834-80).
86246294.025-01 РЭ «Комплексные система автоматизации управления сортировочным процессом КСАУ СП. Комплекс измерительный контроля и диагностирования станционных устройств СЦБ КДК СУ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительным контроля и диагностирования станционных устройств СЦБ КДК СУ
86246294.025-01 ТУ «Комплексная система автоматизации управления сортировочным процессом КСАУ СП. Комплекс измерительный контроля и диагностирования станционных устройств СЦБ КДК СУ. Руководство по эксплуатации».
