Номер в госреестре | 61699-15 |
Наименование СИ | Преобразователи силы тока измерительные |
Обозначение типа СИ | ДТХ |
Изготовитель | АО "НИИЭМ", г.Истра |
Год регистрации | 2015 |
Срок свидетельства | 15.10.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи силы тока измерительные ДТХ предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода в пропорциональные напряжение, силу тока и сигнал интерфейса «токовая петля 4/20 (0/20) мА».
Преобразователи измерительных силы тока ДТХ (далее - преобразователи ДТХ) предназначены для работы в составе измерительных и управляющих систем.
Преобразователи имеют пять моделей (*** - номинальное значение силы тока преобразователя, А):
преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения напряжения.
ДТХ-***-У
ДТХ-***-У-4/20 (0/20)
ДТХ-***-У-М
преобразуют среднеквадратические значения силы постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)».
преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения силы тока
преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения.
ДТХ
-П
преобразуют среднеквадратические значения силы переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)».
ДТХ-***-П -4/20(0/20)
Преобразователи ДТХ-***-У, ДТХ-***-У-4/20(0/20) и ДТХ-***-У-М состоят из замкнутого магнитопровода с обмоткой, датчика Холла в его зазоре и печатной платы с электронной схемой обработки сигнала. Ток, протекающий через шину, пропущенную в отверстие магнитопровода, создаёт в нём магнитную напряженность, которую датчик Холла преобразует в пропорциональное напряжение соответствующего знака.
В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла.
Компенсирующий ток в преобразователях ДТХ-***-У-М является выходным, в преобразователях ДТХ-***-У на резисторе формирует выходное напряжение, в преобразователях ДТХ-***-У-4/20 (0/20) поступает на детектор среднеквадратических значений, далее на электронной схему формирования сигнала интерфейса «токовая петля 4-20 (0-20) мА.
Преобразователи ДТХ-***-П и ДТХ-***-П-4/20(0/20) состоят из трансформатора тока и электронной схемы преобразования.
При протекании переменного тока через шину, охватываемую магнитопроводом трансформатора тока преобразователя, на выходе трансформатора тока возникает напряжение, пропорциональное мгновенному значению измеряемого тока. В моделях ДТХ-***-П это напряжение поступает на нормирующий усилитель и далее на выход преобразователя. В моделях ДТХ-***-П-4/20(0/20)мА это напряжение поступает на детектор среднеквадратических значений, далее на токовый интерфейс «токовая петля 4-20 мА(0-20 мА)», который формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратическому значению измеряемого тока.
Преобразователи ДТХ являются функционально и конструктивно законченными устройствами, индекс «У» обозначает возможность преобразования постоянных и переменных токов, индекс «П» обозначает возможность преобразования только переменных токов.
Конструктивно магнитопровод с обмоткой и печатная плата электронной схемы преобразования размещены в едином изолированном корпусе из пластмассы. На корпусе находится табличка с наименованием типа устройства, изготовителя и расположения выводов.
Контактные клеммы находятся справа. Преобразователи используют внешние источники питания постоянного тока.
Устройства являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.

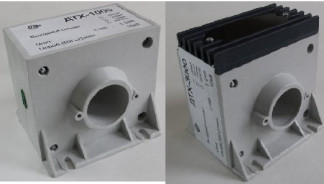

Сила тока до 1000 А Сила тока более 1000 А
Рисунок 1 - Внешний вид преобразователей силы тока измерительных ДТХ (все модели)
Несанкционированный доступ внутрь приборов предотвращается табличкой, наклеенной на корпус, без повреждения которой снятие крышки корпуса невозможно.
Величина | Значение | ||||||||||||
Номинальная сила преобразуемого тока, А | 100 | 200 | 300 | 400 | 500 | 600 | 750 | 1000 | 1500 | 2000 | 3000 | 4000 | |
Напряжение на выходе ДТХ -***-У-М при номинальном токе входа, В нулевой ток входа, мВ | 5,0 | ||||||||||||
25 | 17 | ||||||||||||
Сила тока на выходе ДТХ -***-У, при номинальном токе входа, мА при нулевом токе входа, мА | 20 0,1 | 40 0,2 | 60 0,3 | 80 0,28 | 100 0,35 | 120 0,42 | 150 0,52 | 200 0,7 | 300 1,05 | 667 2,33 | 1000 3,5 | 1333 4,66 | |
Пределы допускаемой основной приведенной погрешности, не более, % | ± 1,0 | ± 0,7 | |||||||||||
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур, не более, % группа А группа В группа С | ± 1,0 ± 1,5 ± 3,0 | ||||||||||||
Частота преобразуемой силы тока, Гц | От 0 до 10000 | ||||||||||||
Напряжение питания, В | ± (14,25-18,0) | ±(14,5-24,5) | ± (23,5-36,5) | ||||||||||
Ток потребления по питанию не более, мА | 35 | 55 | 75 | 100 | 120 | 140 | 170 | 220 | 320 | 700 | 1030 | 1400 | |
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В | 10000 | ||||||||||||
Сопротивление изоляции в рабочих условиях не менее, МОм | 5 | ||||||||||||
Диаметр отверстия под токовую шину, мм | 40 | ||||||||||||
Г абаритные размеры, не более, мм | 120х106,5х110 | 120х125х110 | |||||||||||
Масса., не более,г | 700 | 900 |
Величина | Значение | |||||||||||
Номинальная сила преобразуемого тока, А | 100 | 200 | 300 | 400 | 500 | 600 | 750 | 1000 | 1500 | 2000 | 3000 | 4000 |
Величина силы тока на выходе, мА при номинальном входном токе при нулевом входном токе | 20 От 3,93 до 4,15(0,15*) | |||||||||||
Пределы допускаемой основной приведенной погрешности, не более, % | ± 2,0 | ± 1,7 | ||||||||||
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур, не более, % группа А группа В группа С | ± 1,0 ± 1,5 ± 3,0 | |||||||||||
Частота преобразуемой силы тока, Гц | От 0 до 10000 | |||||||||||
Напряжение питания, В | ±(14,25-18,0) | ± (14,5-24,5) | ± (23,5-36,5) | |||||||||
Ток потребления по питанию не более, мА | 55 | 75 | 95 | 120 | 140 | 160 | 190 | 240 | 340 | 720 | 1050 | 1420 |
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В . | 10000 | |||||||||||
Сопротивление изоляции в рабочих условиях не менее, МОм | 5 | |||||||||||
Диаметр отверстия под токовую шину, мм | 40 | |||||||||||
Г абаритные размеры, не более, мм | 120х106,5х110 | 120х125х110 | ||||||||||
Масса., не более, г | 700 | 900 |
Примечание: * для варианта ДТХ-***-У-0/20
Таблица 3 - Основные технические характеристики преобразователей ДТХ-***-П и ДТХ-***-П-4/20(0/20)
Величина | Значение |
Номинальная сила преобразуемого тока, А | 100; 200; 300; 400; 500; 600; 750; 1000; 1500; 2000; 3000; 4000 |
Напряжение на выходе ДТХ-***-П, при нулевом входном токе, мВ при номинальном входном токе, В | 8 4,0 |
Величина силы тока на выходе ДТХ-***-П-4/20(0/20), при нулевом входном токе, мА при номинальном токе на входе, мА | От 3,95 до 4,05(0,06*) 20 |
Пределы допускаемой основной приведенной погрешности, не более, % | ± 0,4 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур, не более, % группа А группа В группа С | ± 0,3 ± 0,4 ± 0,5 |
Частота преобразуемой силы тока, Гц | От 40 до 10000 |
Напряжение питания, U^ В | ±(14,25-18,0) |
Ток потребления по питанию, не более, мА | 30 |
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В | 10000 |
Сопротивление изоляции в рабочих условиях не менее, МОм | 5 |
Диаметр отверстия под токовую шину, мм | 40 |
Г абаритные размеры, не более, мм | 120х106,5х110 |
Масса не более, г | 700 |
Примечание: * для варианта ДТХ-***-П-0/20
Таблица 4 -условия экс-
Температурная группа, о С А В С | от 0 до +70 ; от 10 до +70; от 40 до +70; |
Относительная влажность при 25о С, % | до 90 |
Атмосферное давление мм рт. ст. | От 650 до 800 |
Рабочие
плуатации
Знак утверждения типа наносится электрохимическим способом на табличку, размещаемую на боковой поверхности преобразователя и типографским способом на первую страницу руководства по эксплуатации.
В комплект поставки входят: преобразователь измерительный тока, руководство по эксплуатации, методика поверки и паспорт.
осуществляется по документу 46ПИГН.411521.035 МП «Преобразователи силы тока измерительные ДТХ. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 мая 2015 г. Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ 5000.5 (сила переменного тока 1-5000 А, кл. 0,05), амперметр переменного тока Д 5101 (0-5 А, кл.
0,1), вольтметр универсальный цифровой В7-78/1 (напряжение постоянного тока от 1 мкВ до ± 1 В, погрешность ± (4*10-5*U+7 е.м.р.), сила постоянного тока от ± (0,1 мкА до 100 мА), погрешность ± (5*10-4*I + 5 е.м.р.), программируемый источник постоянного тока Gen 10-1000 (сила постоянного тока от 0 до 1000 А, погрешность ± 0,5 % ) катушка сопротивления электрическая класса 0,05 Р323 (сила тока до 1000 А), катушка электрического сопротивления Р322 (сила тока до 100 А, кл. 0,02).
Сведения о методиках (методах) измерений приведены в технических условиях 46ПИГН.411521.035 ТУ.
Нормативные и технические документы, устанавливающие требования к преобразователям силы тока измерительным ДТХ
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин.
Общие технические условия ".
2 Преобразователи силы тока измерительные ДТХ. Технические условия
46ПИГН.411521.035 ТУ.
