| Номер в госреестре | 61700-15 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | MLT 1000 |
| Изготовитель | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар автотранспортных средств MLT 1000 (далее - приборы) предназначены для:
- измерений углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99
Действие приборов основано на фокусировке светового пучка от фары автомототранс-портного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости. Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки производится с помощью кулачкового механизма, совмещенного с оцифрованной шкалой, приводящего в движение подвижный экран. Одновременно с угловыми пространственными характеристиками светового пучка фар с помощью оптоэлектронного датчика измеряется сила света.

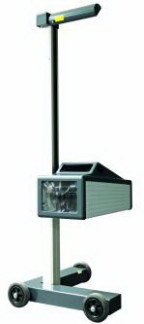

Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты экрана. В оптической камере в плоскости экрана расположен индикатор силы света от внешних световых приборов автомото-транспортных средств и переключатель режимов индикации силы света.
2. Нижней платформы на колесах с жидкостным уровнем для фиксации оптической оси камеры в вертикальной плоскости.
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и противовесом для фиксации оптической камеры в выбранной точке относительно авто-мототранспортного средства.
4. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке прибора, с помощью которого на стойке размещается визирующее приспособление: зеркало с реперной линией или лазерный визир.
Для предотвращения несанкционированного доступа к внутренним частям приборов производится пломбировка корпус оптической камеры методом наклеивания пломбирующей этикетки.
| Характеристика | Значение характеристики |
| Диапазон измерений углов наклона светового пучка фары в вертикальной плоскости | от 0° 00' (0 мм/10 м) до минус 3° 26' (600 мм/10 м) (от 0 % до минус 6 %) |
| Пределы допускаемой абсолютной погрешности измерений углов отклонения светового пучка фары в вертикальной плоскости | ±14' (±40 мм/10 м) ± 0,4% |
| Максимальная высота измерений, мм | 1500 |
| Минимальная высота измерений, мм | 240 |
| Диапазон измерений силы света, кд | 0-40000 |
| Пределы допускаемой относительной погрешности измерений силы света, % | ±15 |
| Г абаритные размеры в сборе (Д х Ш х В), мм, не более | 720 x 655 x 1770 |
| Масса в сборе, кг, не более | 65 |
| Рабочий диапазон температур, °С | от плюс 5 до плюс 40 |
наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- прибор для измерений параметров света фар автотранспортных средств;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки МП АПМ 25-15.
осуществляется по документу МП АПМ 25-15 «Приборы для измерений параметров света фар автотранспортных средств MLT 1000. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Теодолит | 4Т30П, ПГ ±30", ГОСТ 10529-96 |
| 2. | Рулетка измерительная металлическая | (0- 3000) мм, кл. 3, ГОСТ 7502-89 |
| 3. | Секундомер | Кл. точности 2, ТУ 25 1894 003-90 |
| 4. | Люксметр | «ТКА-Люкс/Эталон» (1 -50000) лк, ПГ ±2% |
| 5. | Источник света | Фара категории R2, HS1, или SB по ГОСТ Р 41.1 -99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99 |
Методика измерений приведена в документе «Приборы для измерений параметров света фар автотранспортных средств MLT 1000. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров света фар автотранспортных средств MLT 1000
1. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
2. Техническая документация «MAHA Maschinenbau Haldenwang GmbH & Co. KG», Германия.
| Зарегистрировано поверок | 143 |
| Поверителей | 12 |
| Актуальность данных | 17.09.2024 |
