| Номер в госреестре | 61705-15 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ПТК Комплекс-Р |
| Изготовитель | АО "Система Комплекс", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические ПТК «Комплекс-Р» (далее по тексту - ПТК «Комплекс-Р») предназначены для измерения напряжения и силы постоянного тока (унифицированных сигналов и сигналов от термопар), электрического сопротивления (сигналов от термопреобразователей сопротивления), формирования аналоговых сигналов управления исполнительными механизмами, приема и обработки сигналов сигнализации, и предназначены для создания систем автоматического управления (САУ) различного технологического оборудования или различных комплексов технологического оборудования.
ПТК «Комплекс-Р» разработан на основе программно-технических средств «Fastwell I/O», вторичных преобразователей, входящих в измерительные каналы (ИК). Принцип действия основан на сборе и обработке сигналов силы постоянного тока (ГОСТ 26.011-80), сигналов от термопреобразователей (ГОСТ 6651-2009), термопар (ГОСТ Р 8.585-2001), а также сигналов от датчиков с вых. 0...40 В, -40...+40 В, 0...250 В, 0...1 кОм. Данные сигналы поступают на входные модули процессорного модуля, где происходит преобразование сигналов в цифровой код, формирование на их основе сигналов управления, отображение и хранение полученной информации. Комплекс вырабатывает предупреждения об отклонении от режима работы, осуществляет блокировки и защиты, производит аварийную остановку технологического оборудования по заданной программе.
ПТК «Комплекс-Р» обеспечивает выполнение следующих функций:
- измерение, контроль технологических параметров в автоматическом режиме;
- прием и обработка информации о техническом состоянии оборудования и соединительных линий комплекса;
- формирование и выдача последовательности команд управления в соответствии с заданными алгоритмами в реальном масштабе времени;
- формирование информации о значениях технологических параметров, текущих событиях и нештатных ситуациях на объектах управления;
- хранение уставок аварийной и предупредительной сигнализации, контакт для расчета и нормативно-справочной информации;
- формирование и передача на верхний уровень по цифровым линиям связи предупредительной и аварийной сигнализации.
Состав ПТК «Комплекс-Р» формируется с учетом особенностей каждого управляемого технологического процесса и может отличаться количеством модулей ввода и вывода, вторичных преобразователей, процессорных модулей.
ПТК «Комплекс-Р» представляет собой конструктив, внутри которого размещены процессорный модуль, модули ввода и вывода и вспомогательные элементы (блоки питания, реле, клеммные соединители).
ПТК «Комплекс-Р» выполнен на базе программно-технических средств производства фирмы ЗАО «НПФ «Доломант» серии «Fastwell I/O» (Госреестр № 34291-07). В состав используемой аппаратуры «Fastwell I/O» входят:
- Модули входных аналоговых сигналов АШххххх, предназначенные для преобразования входных аналоговых сигналов напряжения и силы постоянного тока в цифровой код и передачи их блоку логического управления по шине FBUS;
- Блоки входных частотных сигналов, предназначенные для приема частотных сигналов от датчиков частоты вращения и передачи их в блок логического управления. К ним относятся восьми канальный модуль БШххххх;
- Блок логического управления (Компьютер модульный серии MK, процессорный модуль серим СРМ), предназначенный для обработки входных сигналов и формирования выходных сигналов в соответствии с алгоритмами пакета прикладных программ;
- Модули выходных аналоговых сигналов АГМххххх, которые связываются с блоком логического управления посредством шины FBUS и обеспечивают цифро-аналоговое преобразование сигналов;
- А так же другие блоки обеспечивающие функционирование системы (платы интерфейсные, вспомогательные модули).
Кроме модулей аппаратуры серии «Fastwell I/O» в состав ПТК «Комплекс-Р» входят вторичные преобразователи сигналов.
- Преобразователи серий НБИ и ЛПА фирмы ООО «Ленпромавтоматика», преобразователи GM фирмы G.M. International или преобразователи MCR фирмы Phoenix Contact, предназначенные для преобразования сигналов от различных датчиков в нормализованный сигнал 4-20 мА и гальванического разделения внешних и внутренних цепей
и, при необходимости, для обеспечения искробезопасности внешних входных цепей;
- Преобразователи НПСИ фирмы «КонтрАвт» для преобразования напряжения сети постоянного или переменного тока в нормализованный сигнал 4-20 мА и гальванического разделения внешних и внутренних цепей.
- Преобразователь выходного аналогового сигнала НБИ фирмы ООО «Ленпромавтоматика» или преобразователь GM фирмы G.M. International, предназначенные для гальванического разделения внешних и внутренних цепей и, при необходимости, для обеспечения искробезопасности внешних выходных цепей.
В программное обеспечение ПТК «Комплекс-Р» входят:
- Операционная система реального времени блока логического управления, обеспечивающая функции связи, обработку входных и выходных сигналов, самодиагностику и др.;
- Пакет прикладных программ, функционирующих в операционной системе блока логического управления и обеспечивающих на базе измерительной информации от датчиков функции логического управления, защиты, регулирования и др.
Информационные функции, реализуются на внешнем автоматизированном рабочем месте (АРМ) оператора выполненного с использованием пакета прикладных программ для компьютера промышленного исполнения на базе «Infinity» фирмы «Элеси», либо «Genesis32» фирмы «Iconics», обеспечивающий интерфейс оператора, конфигурирование и отладку системы.

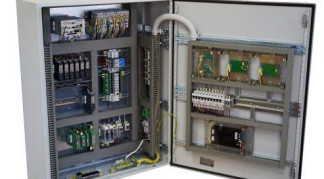

Рисунок 1 - Общий вид образца ПТК «Комплекс-Р», представленного на сертификационные испытания
Идентификационные данные программного обеспечения (ПО) указаны в таблице 1. Уровень защиты программного обеспечения, используемого в ПТК «Комплекс-Р» от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fastwel CoDeSys Adaptation |
| Номер версии (идентификационный номер) ПО | 2.64.23946 HF1 |
| Цифровой идентификатор ПО | 53 8d 35 bb 7a 91 31 da ef ac 53 3d bb fd 30 fc |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Основные метрологические характеристики ИК ПТК «Комплекс-Р» приведены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики ИК ПТК «Комплекс-Р»
| Измерительные каналы (ИК) | Диапазон измерений | Пределы допускаемой основной приведенной погрешности ИК | Пределы допускаемой дополнительной приведенной погрешности ИК |
| 1 | 2 | 3 | 4 |
| ИК сигналов от термопреобразователей сопротивления с обеспечением искробезопасности внешних входных цепей НСХ 100М, 50М, 100П, 50П, Pt100: — Входной аналоговый модуль АГМххххх серии «Fastwell I/O»; — Преобразователь ЛПА-151 с искробезопасной электрической цепью фирмы ООО «Ленпромавтоматика», или преобразователь GM D5072D фирмы j.M. International. | От минус 100 до плюс 350 °С | ±0,2 % | ±0,1 % |
| ИК сигналов от термопреобразователей сопротивления НСХ 100М, 50М, 100П, 50П, Pt100: — Входной аналоговый модуль АГМххххх серии «Fastwell I/O». | От минус 100 до плюс 350 °С | ±0,2 % | ±0,1 % |
| ИК сигналов от термоэлектрического преобразователя с обеспечением искробезопасности внешних входных цепей ТХА, ТХК: — Входной аналоговый модуль АШххххх серии «Fastwell I/O»; — Преобразователь ЛПА-151 с искробезопасной электрической цепью фирмы ООО «Ленпромавтоматика», или преобразователь GM D5072D фирмы j.M. International | От -100 до +1370 °С | ±0,2 % | ±0,1 % |
| ИК сигналов от термоэлектрического преобразователя ТХА, ТХК: — Входной аналоговый модуль АШххххх серии «Fastwell I/O». | От -100 до +1370 °С | ±0,2 % | ±0,1 % |
| ИК сигналов от потенциометрического датчика: — Входной аналоговый модуль АШхххх серии «Fastwell I/O»; — Преобразователь MCR-T-UI фирмы Phoenix Contact. | 0т 0 до 1 кОм | ±0,2 % | ±0,07 % |
| 1 | 2 | 3 | 4 |
| ИК сигналов датчиков с обеспечением искробезопасности внешних входных цепей с вых. 0-20мА, 4-20мА, 0-10В, -10-+10В: — Входной аналоговый модуль АШххххх серии «Fastwell I/O»; — Преобразователь НБИ с искробезопасной электрической цепью фирмы ООО «Ленпромавтоматика», или преобразователь GM D5014D фирмы G.M. International | 0-20 мА, 4-20 мА, 0-10 В, -10...+10 В (по входу ИК) | ±0,2 % | ±0,1 % |
| ИК сигналов датчиков с вых. 0-20мА, 4-20мА, 0-40В, -40-+40В: — Входной аналоговый модуль АШххххх серии «Fastwell I/O». | 0-20 мА, 4-20 мА, 0-40 В, -40.. +40 В (по входу ИК) | ±0,2 % | ±0,1 % |
| ИК частотных сигналов датчика частоты вращения: — Блок обработки входных частотных сигналов DIMххххх серии «Fastwell I/O» — Преобразователь МЧУ^ фирмы ЗАО «Система Комплекс» | От 1 до 10000 Гц | ± 1 Гц | отсутствует |
| ИК цифро-аналогового преобразования с обеспечением искробезопасности внешних выходных цепей: — Выходной аналоговый модуль АШххххх серии «Fastwell I/O»; — Преобразователь НБИ с искробезопасной электрической цепью фирмы ООО «Ленпромавтоматика», или преобразователь GM D5020D фирмы G.M. International | 4-20 мА (по выходу) | ±0,2 % | ±0,1 % |
| ИК цифро-аналогового преобразования 4-20мА: — Выходной аналоговый модуль АШххххх серии «Fastwell I/O». | 4-20 мА, (по выходу) | ±0,2 % | ±0,1 % |
| ИК цифро-аналогового преобразования 0-10В: — Выходной аналоговый модуль АШххххх серии «Fastwell I/O». | 0-10 В (по выходу) | ±0,2 % | ±0,1 % |
| ИК напряжения сети: — Входной аналоговый модуль АШххххх серии «Fastwell I/O»; — Преобразователь действующих значений напряжения НПСИ-ДНТВ-хххх фирмы «КонтрАвт». | От 0 до +250 В От 0 до 250 В переменного тока | ±0,75 % | ±0,4 % |
Приделы допускаемой основной приведенной погрешности ИК и пределы допускаемой дополнительной приведенной погрешности ИК указаны без учета погрешностей датчиков и проводов подключения датчиков к клеммникам комплекса.
Основные технические характеристики ПТК «Комплекс-Р» приведены в таблице 3.
Таблица 3 - Основные технические характеристики ПТК «Комплекс-Р»
| Наименование характеристики | Значение |
| Напряжение питания от источника: - постоянного тока, В - переменного тока, 50Гц (±1Гц), В | 220 (+10%/-15%) 110 (+10%/-15%) 24 (+10%/-15%) 220 (+10%/-15%) |
| Максимальная потребляемая мощность, кВА | 0,3 |
| Габаритные размеры (ширинах высотахглубина), мм | 800x1000x300 |
| Масса, не более, кг | 100 |
| Условия эксплуатации: - нормальные условия: температура воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | (20±5) до 80 от 84 до 107 |
| - предельно допустимые рабочие условия: температура воздуха, °С относительная влажность воздуха, % | От минус 40 до плюс 70 Не более 80 без конденсации влаги |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом, а так же на табличку конструктива ПТК «Комплекс-Р».
Комплект поставки ПТК «Комплекс-Р» соответствует таблице 4.
Таблица 4 - Комплект поставки ПТК «Комплекс-Р»
| Наименование | Количество |
| Комплекс программно-технический ПТК «Комплекс-Р» | 1 шт. |
Программное обеспечение | 1 комплект |
| Комплект эксплуатационных документов | 1 экз. |
Описание | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу 73357365.4250.005-МП «Комплексы программно-технические ПТК «Комплекс-Р». Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2015 г.
Основные средства поверки:
Средства поверки измерительных компонентов:
- Калибратор многофункциональный портативный Метран 510-ПКН-А, измерение силы постоянного тока ±(0 - 5) мА и ±(0 - 22) мА, пределы допускаемой основной погрешности, ±(%ТВ +ПВ) - 0,0075%+0,25 мкА и 0,0075% + 1 мкА соответственно, измерение напряжения постоянного тока ±(0-100) мВ, ±(0,1-1) В и ±(1-11) В, Пределы допускаемой основной погрешности, ±(%ТВ +ПВ) - 0,0075 % + 5 мкВ, 0,0075 %+0,05 и мВ 0,0075 %+0,55 мВ соответственно.
- Генератор сигналов GFG-8219A.
- Мегаомметр М4100/3, класс точности 1,0, предел измерений: 0-1000 кОм, 0-500 Мом,
500 В.
Методы измерений содержатся в эксплуатационной документации на комплексы программно-технические ПТК «Комплекс-Р».
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «Комплекс-Р»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне 1 10-16 до 30 А».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
ТУ 4250-005-73357365-2015 Программно-технический комплекс «Комплекс-Р». Технические условия.
