| Номер в госреестре | 61707-15 |
| Наименование СИ | Ключи динамометрические шкальные |
| Обозначение типа СИ | 7000 |
| Изготовитель | "SNA Europe SAS", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические шкальные серии 7000 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип работы ключей основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение, измеряемое индикатором.
Ключи состоят из рукоятки и корпуса с закрепленной на нем измерительной шкалой, торцевого квадрата с шариковым фиксатором или гнезда под сменные инструментальные насадки.
Выпускаемые модели отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда или размером присоединительного квадрата.
Ключи динамометрические шкальные серии 7000 имеют круговую шкалу, торцевой квадрат жестко прикреплен поперек корпуса ключа.
Опломбирование ключей динамометрических шкальных серии 7000 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

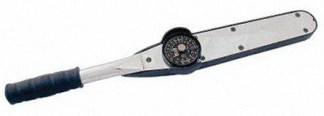

Общий вид ключей динамометрических шкальных серии 7000:
| Модель | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм | Размер присоединительного квадрата, гнезда, мм (дюйм) | Масса, г, не более | Длина, мм, не более |
| 7454-3 | 0,7-3,5 | ±4 | 0,1 | 6,3 (1/4) | 499 | 292 |
| 7454-9 | 1,8-9,0 | 0,2 | 6,3 (1/4) | 499 | 292 | |
| 7454-18 | 3,6-18,0 | 0,5 | 10 (3/8) | 499 | 292 | |
| 7454-35 | 7-35 | 1 | 10 (3/8) | 499 | 292 | |
| 7454-70 | 14-70 | 2 | 10 (3/8) | 726 | 381 | |
| 7454-140 | 28-140 | 5 | 12,5 (1/2) | 1680 | 552 | |
| 7454-240 | 48-240 | 5 | 12,5 (1/2) | 1680 | 552 |
| Модель | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм | Размер присоединительного квадрата, гнезда, мм (дюйм) | Масса, г, не более | Длина, мм, не более |
| 7454-350 | 70-350 | ±4 | 10 | 12,5 (1/2) | 1680 | 552 |
| 7454-480 | 96-480 | 10 | 20 (3/4) | 5430 | 711 | |
| 7454-800 | 160-800 | 20 | 20 (3/4) | 6730 | 1194 | |
| 7454-1400 | 280-1400 | 25 | 25 (1) | 9000 | 1880 | |
| 7454-800E | 160-800 | 20 | 20 (3/4) | 6730 | 1194 | |
| 7454-1400E | 280-1400 | 25 | 25 (1) | 9000 | 1880 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических шкальных серии 7000.
| Наименование | Количество, ед. |
| Ключ моментный шкальный | 1 |
| Руководство по эксплуатации | 1 |
| Футляр | 1 |
производится по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью 1 %
Методика измерений приведена в документах: «Ключи динамометрические шкальные серии 7000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим шкальным серии 7000
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
2. Техническая документация «SNA Europe SAS», Франция.
| Зарегистрировано поверок | 40 |
| Поверителей | 10 |
| Актуальность данных | 22.11.2024 |
