| Номер в госреестре | 61708-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 (далее - датчики) предназначены для непрерывных измерений и преобразований значений абсолютного или избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный измеряемому давлению.
Конструктивно датчик выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Датчики давления имеют следующие модели: HDA 3800, HDA 3840, HDA 4104, HDA 4144, HDA 4105, HDA 4145, HDA 4106, HDA 4146, HDA 4404, HDA 4444, HDA 4405, HDA 4445, HDA 4406, HDA 4446, HDA 4704, HDA 4744, HDA 4705, HDA 4745, HDA 4706, HDA 4746, HDA 4844, HDA 4845, HDA 4846, HDA 7446, HDA 8400, HDA 8700.
Перечисленные модели датчиков различаются метрологическими и техническими характеристиками.

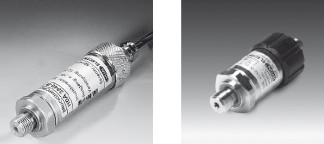

Фотографии общего вида датчиков представлены на рисунках 1, 2, 3, 4.
Метрологические и технические характеристики датчиков давления HDA 38ХХ, HDA 41ХХ, HDA 44ХХ, HDA 47ХХ, HDA 48ХХ, HDA 7446, HDA 8400, HDA 8700 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики в зависимости от модели | |||
| HDA 38ХХ | HDA 41ХХ | HDA 44ХХ | HDA 47ХХ | |
| Верхние пределы измерений абсолютного давления (ВПИ), бар (МПа) Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) | 16; 60; 100; 150; 250; 300; 350; 400; 500; 600 (1,6; 6; 10; 15; 25; 30; 35; 40; 50; 60) | 1; 1,6; 2,5 (0,1; 0,16; 0,25) | 16; 60; 100; 250; 400; 600; 1000 (1,6; 6; 10; 25; 40; 60; 100) | 6; 16; 60; 100; 250; 400; 600; 1000 (0,6; 1,6; 6; 10; 25; 40; 60; 100) |
| Пределы основной допускаемой приведенной погрешности (ПГ), % | ± 0,3 | ± 1,0 | ± 1,0 | ± 0,5 |
| Выходные сигналы: | от 4 до 20 мА(1) от 0 до 20 мА(2) | от 4 до 20 мА(1) от 0 до 10 В(2) | от 4 до 20 мА(1) от 0 до 10 В(2) | от 4 до 20 мА(1) от 0 до 10 В(2) |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C | ± 0,1 | ± 0,3 | ± 0,25 | ± 0,15 |
| Напряжение питания постоянного тока, В: | от 10 до 30(-1-) от 12 до 30(2) | от 8 до 30(1) от 12 до 30(2) | от 8 до 30(1) от 12 до 30(2) | от 8 до 30(1) от 12 до 30(2) |
| Диапазон рабочих температур окружающей среды, °С | от минус 40 до плюс 85 | от минус 25 до плюс 85 | от минус 25 до плюс 85 | от минус 40 до плюс 85 |
| Г абаритные размеры (длина х диаметр), мм, не более | 107 х 30 | 94,7 х 35 | 86,7 х 35 | 89,7 х 35 |
| Масса, не более, г | 210 | 145 | 145 | 145 |
Примечание:
(1) - для 2-х проводных датчиков;
(2) - для 3-х проводных датчиков.
| Наименование характеристики | Значение характеристики в зависимости от модели | |||
| HDA 48XX | HDA 7446 | HDA 8400 | HDA 8700 | |
| Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) | 6; 16; 60; 100; 250; 400; 600 (0,6; 1,6; 6; 10; 25; 40; 60) | 40; 60; 100; 250; 400; 600 (4; 6; 10; 25; 40; 60) | 40; 60; 100; 160; 250; 400; 600 (4; 6; 10; 16; 25; 40; 60) | 40; 60; 100; 160; 250; 400; 600 (4; 6; 10; 16; 25; 40; 60) |
| Пределы основной допускаемой приведенной погрешности (ПГ), % | ± 0,25 | ± 1,0 | ± 1,0 | ± 0,5 |
| Выходные сигналы: - аналоговые - логометрический (при № = 5 В пост. тока) | от 4 до 20 мА(1) от 0 до 10 В(2) от 0 до 20 мА(2) | от 4 до 20 мА(1) от 0 до 10 В(2) | от 4 до 20 мА, от 0 до 5 В, от 1 до 6 В, от 0 до 10 В от 0,5 до 4,5 В | от 4 до 20 мА, от 0 до 5 В, от 1 до 6 В, от 0 до 10 В от 0,5 до 4,5 В |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C | ± 0,1 | ± 0,25 | ± 0,25 | ± 0,2 |
| Напряжение питания постоянного тока, В: | от 10 до 30(1) от 12 до 30(2) | от 8 до 30(1) от 12 до 30(2) | от 8 до 30 от 12 до 30 (для выходного сигнала от 0 до 10 В) 5 В ± 5 % (при логометрическом выходном сигнале) | от 8 до 30 от 12 до 30 (для выходного сигнала от 0 до 10 В) 5 В ± 5 % (при логометрическом выходном сигнале) |
| Диапазон рабочих температур окружающей среды, °С | от минус 40 до плюс 85 | от минус 40 до плюс 85 | от минус 40 до плюс 100 | от минус 40 до плюс 100 |
| Г абаритные размеры (длина х диаметр), мм, не более | 86,7 х 35 | 64,6 х 21 | 64,4 х 35,5 | 64,4 х 35,5 |
| Масса, не более, г | 180 | 60 | 55 | 55 |
Примечание:
(1) - для 2-х проводных датчиков;
(2) - для 3-х проводных датчиков.
Знак утверждения типа наносится на корпус датчика и на титульный лист технической документации типографским способом.
Датчик давления (согласно заказу)
1 шт. 1 экз. 1 экз.
Руководство по эксплуатации Паспорт
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр абсолютного давления МПА-15, ВПИ 400 кПа, пределы допускаемой основной погрешности ±6,65-10-3 кПа в диапазоне измерений от 0,1333 до 13,3 кПа; ±13,3-10-3 кПа в диапазоне измерений от 13,3 до 133 кПа; ±0,01 % в диапазоне измерений от 133 до 400 кПа;
- манометры грузопоршневые МП-6; МП-60; МП-600; ВПИ соответственно 0,6 МПа;
6 МПа; 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
приведены в разделе 6 паспорта на датчики давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700.
Нормативные и технические документы, устанавливающие требования к датчикам давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 110 Па»;
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
5. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
