Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М, 61710-15

Назначение

Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М (далее - радиометры) предназначены для измерений уровня загрязненности поверхностей альфа- и бета-активными веществами (по плотности потока альфа- и бета-частиц, падающих на входные окна блоков детектирования) и сигнализации о превышении (или не превышении) установленных пороговых уровней.

Описание

Радиометры состоят из нижней рамы, верхней рамы и трех вертикальных стоек: стойка с блоками детектирования, стойка с блоками измерения и стойка средняя.

В состав радиометров входят следующие основные блоки:

-    блок включения БВФ-01 (в стойке с блоками измерения);

-    блоками детектирования БДЗБ (БДЗБ-15, БДЗБ-16, БДЗБ-17, БДЗБ-18 и БДЗБ-05);

-    блок детектирования БДЗА (выносной);

-    блок измерения УАК-07;

-    блок измерения БОИ-04 (для выносных БД);

-    блоки индикации БИЦ-02 (для индикации «ЧИСТО»-«ГРЯЗНО»);

-    блок индикации БИЦ-03 (для вывода на дисплее результатов измерения);

-    блок индикации БИЦ-04 (для индикации состояния радиометра «ГОТОВ» или «НЕ ГОТОВ»);

-    панель разъемов ПР-02 (в стойке с блоками измерения).

Измерение уровня загрязненности бета-активными веществами производится стационарными блоками детектирования (блоки детектирования БДЗБ-15, БДЗБ-16 и БДЗБ-17) и выносными блоками детектирования (блок детектирования БДЗБ-05 и БДЗБ-18).

Измерение уровня загрязненности альфа-активными веществами производится выносным блоком детектирования блок детектирования БДЗА.

Специальное размещение стационарных блоков детектирования БДЗБ на корпусе радиометра позволяет производить контроль загрязненности наружных поверхностей одежды (или кожного покрова) человека бета-активными веществами (в том числе верхняя часть головы, плечи, боковая поверхность бедер и ног, руки с наружной и внутренней стороны). Измерение уровня загрязненности производится в два этапа: сначала производится контроль человека спереди, затем человек поворачивается и происходит контроль сзади.

Радиометр вырабатывает сигнал «ГРЯЗНО» (срабатывает звуковая и световая сигнализация), если измеренный уровень загрязненности поверхностей по одному или нескольким измерительным каналам превышает установленное пороговое значение.

Радиометр вырабатывает сигнал «ЧИСТО» и отключает замок выходной двери, если измеренный уровень загрязненности поверхностей по всем измерительным каналам №1-26 не превышает установленное пороговое значение.

Блок измерения БОИ-04 с выносными блоками детектирования БДЗБ-05, БДЗБ-18 и БДЗА является полностью автономным и сигналов на блокирование или открытие выходной двери не выдает.

В радиометре имеются две двери (входная и выходная) для прохода персонала.

В зависимости от комплектации радиометра, в качестве детекторов могут использоваться счетчики Г ейгера-Мюллера или фотоэлектронный умножитель (ФЭУ) с органическим сцинтиллятором.

Программное обеспечение

Программное обеспечение радиометров с использованием счетчика Гейгера-Мюллера или с использованием сцинтиллятора состоит из встроенного программного кода (программы пользователя) и интегрированной памяти с таблицами градуировочных коэффициентов и констант, записанных в постоянное запоминающее устройство процессора блока измерений УАК-

07.

Метрологически значимой частью в обоих исполнениях является все встроенное ПО. Идентификационные данные программного обеспечения радиометра на счетчиках Гейгера-Мюллера приведены в таблице 1.

Таблица 1

Идентификационные данные программного обеспечения радиометра на сцинтилляторах приведены в таблице 2.

Таблица 2

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2017 - высокий.

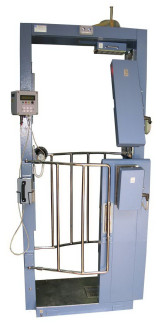

Внешний вид радиометров и места опломбирования представлены на рисунках 1,2.

Верхняя рама

Стойка средняя с БД для контроля боковой поверхности тела

Диапазон измерения плотности потока бета-частиц с

1 2

поверхности (для энергий бета-частиц от 0,15 до 2,5 МэВ), мин -см" :

-    РЗБА-04-04М (на счетчиках Гейгера-Мюллера)

от 5 до 15000 от 5 до 25000

±30

от 0,1 до 10000

±30

1,5

0,2

0,08

0,04

10

24

±5

2650x930x940

230x110x100

230x110x100

165x190x140

310

1,8

1,1

2,8

-    РЗБА-04-04М-01 (на сцинтилляторах)

Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц с поверхности при доверительной вероятности 0,95, %, не превышают

Диапазон измерения плотности потока альфа-частиц с поверхности (для энергии альфа-частиц от 4,13 до 5,6 МэВ), мин-1-см-2

Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц с поверхности при доверительной вероятности 0,95, %, не превышают

Чувствительность блоков детектирования БДЗБ к бета-излучению от

рабочих эталонных источников типа СО с радионуклидами 90Sr+90Y,

рабочих эталонных источников -1 -1 -2 (импс" )/(мин" -см" ), не менее

Чувствительность блока детектирования БДЗА к альфа-изл23у9чению от

рабочих эталонных источников типа П9 с радионуклидом 2 9Pu,

-1 -1 -2 (имп с" )/(мин" -см" ),не менее

Чувствительность блока детектирования БДЗА к альфа-излучению от

238

рабочих эталонных источников типа У 8 с радионуклидом U, (импс-1)/(мин-1см-2), не менее

Чувствительность блока детектирования БДЗА к альфа-изл23у4чению от

рабочих эталонных источников типа У4 с радионуклидом 234U,

-1 -1 -2 (имп с" )/(мин" -см" ), не менее

Время установления рабочего режима, мин., не более Время непрерывной работы, ч, не менее

Нестабильность показаний за 24 ч непрерывной работы, %, не более

Габаритные размеры, мм, не более:

-    стойки со стационарными блоками детектирования БДЗБ, блоком измерения УАК-07 и дверьми для прохода

-    блока детектирования БДЗБ (выносной канал)

-    блока детектирования БДЗА (выносной канал)

-    блока измерения БОИ-04 (для выносных каналов)

Масса, кг, не более:

-    стойки со стационарными блоками детектирования БДЗБ, блоком измерения УАК-07 и дверьми для прохода

-    блока детектирования БДЗБ (выносной канал)

-    блока детектирования БДЗА (выносной канал)

-    блока измерения БОИ-04 (для выносных каналов)

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от плюс 5

до плюс 50

-    предельное значение относительной влажности    до 95 % при

плюс 35 °С

-    атмосферное давление, кПа    от 84 до 106,7

Пределы допускаемой дополнительной погрешности измерения при отклонении температуры окружающего воздуха от нормальных условий, %, не более

±10

±10

10000

10

Пределы допускаемой дополнительной погрешности измерения при повышении влажности окружающего воздуха до 95% при +35 °С, %, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на фирменную табличку изготовителя, закрепленную на неподвижной панели стойки радиометра РЗБА-04-04М фотоспособом и типографским способом на титульный лист руководства по эксплуатации ФВКМ. 412125.004РЭ.

Комплектность

Комплектность средства измерений соответствует таблице 3. Таблица 3

Поверка

осуществляется в соответствии с документом 31867313-15/1МП «Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М. Методика поверки», утвержденным ФБУ «ЦСМ Московской области» 19.08.2015 г.

Основное поверочное оборудование:

-    рабочие эталонные источники бета-излучения с радионуклидами 90Sr+90Y типа CO с площадью рабочей поверхности 160 см-2, с номинальными значениями внешнего излучения в угол 2р от 10 до 90 мин-1-см-2 (2шт), от 500 до 900 мин-1-см-2 (2шт), от 5000 до 9000 мин-1-см-2 (2шт); 23

-    рабочие эталонные источники альфа-излучения с радионуклидом 239Pu типа П9 с площадью рабочей поверхности 100 см-2, с номинальными значениями внешнего излучения в угол 2р от 50 до 90 мин-1-см-2, от 500 до 900 мин-1-см-2, от 5000 до 9000 мин-1-см-2;

238

-    рабочий эталонный источник альфа-излучения типа У8 с радионуклидом U с номи-

-1 -2

нальным значением плотности потока альфа-излучения в угол 2р от 50 до 900 мин •см ;

234

-    рабочий эталонный источник альфа-излучения типа У4 с радионуклидом U с номи-

-1 -2

нальными значениями внешнего излучения в угол 2р от 50 до 90 мин •см .

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412125.004РЭ.

Нормативные и технические документы, устанавливающие требования к радиометрам загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М

1.    ГОСТ 8.033-84 ГСИ. Государственная первичная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

2.    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

3.    ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

4.    ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

5.    ТУ 4362-128-31867313-2015. Радиометры загрязненности поверхностей альфа- и бета-активными веществами РЗБА-04-04М.

6.    Приказ Минздравсоцразвития России от 09.09.2011 № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
