Назначение

Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - цистерны) предназначены для

3

измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .

Описание

Принцип работы цистерн основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Цистерна изготовлена из стали в виде горизонтального резервуара, имеющего в поперечном сечении круглую форму. Цистерна делится на внутренние герметичные отсеки и усилена волнорезами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического угольника и является мерой полной вместимости.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие;

-    насосную установку.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

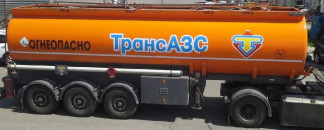

Общий вид полуприцепа-цистерны ALI RIZA USTA A3TY представлен на рисунке 1.

Фактическая вместимость каждого отсека указывается на алюминиевой табличке, прикрепленной к борту экологического короба напротив каждой горловины, и удостоверяется оттиском поверительного клейма. На рисунке 2 приведено обозначение места расположения за-

Лист № 2 Всего листов 3

клепки для нанесения оттиска поверительного клейма для предотвращения изменения положения планки уровня налива.

Основные характеристики цистерн приведены в таблице 1. Таблица 1

Знак утверждения типа

Наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Комплект поставки цистерны приведен в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Полуприцепы-цистерны ALI RIZA USTA A3TY».

Нормативные документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA A3TY

1. Техническая документация фирмы изготовителя.
