| Номер в госреестре | 61715-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ALI RIZA USTA A3TY |
| Изготовитель | "ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
Принцип работы цистерн основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Цистерна изготовлена из стали в виде горизонтального резервуара, имеющего в поперечном сечении круглую форму. Цистерна делится на внутренние герметичные отсеки и усилена волнорезами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического угольника и является мерой полной вместимости.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насосную установку.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

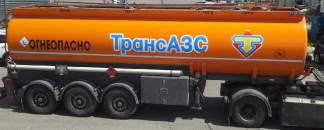

Общий вид полуприцепа-цистерны ALI RIZA USTA A3TY представлен на рисунке 1.
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, прикрепленной к борту экологического короба напротив каждой горловины, и удостоверяется оттиском поверительного клейма. На рисунке 2 приведено обозначение места расположения за-
Лист № 2 Всего листов 3
клепки для нанесения оттиска поверительного клейма для предотвращения изменения положения планки уровня налива.
Основные характеристики цистерн приведены в таблице 1. Таблица 1
| Параметр | Значение |
| Номинальная вместимость цистерны, дм3 | 29600 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,4 |
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±1,5 |
| Масса цистерны, кг, не более | 7000 |
| Длина цистерны, мм, не более | 12490 |
| Высота цистерны, мм, не более | 3750 |
| Ширина цистерны, мм, не более | 2500 |
| Температура окружающей среды при эксплуатации, °С | от минус 45 до плюс 45 |
Наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Комплект поставки цистерны приведен в таблице 1.
Таблица 1
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна | ALI RIZA USTA A3TY | 6 шт. |
| Запасные части, инструменты и принадлежности | 6 комплектов | |
| Руководство по эксплуатации | 6 шт. |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Методика измерений в руководстве по эксплуатации «Полуприцепы-цистерны ALI RIZA USTA A3TY».
Нормативные документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA A3TY
1. Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 45 |
| Поверителей | 14 |
