| Номер в госреестре | 61719-15 |
| Наименование СИ | Каналы измерительные систем автоматизированного диагностического обслуживания |
| Обозначение типа СИ | АСДО |
| Изготовитель | ООО "Турбоконтроль", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные систем автоматизированного диагностического обслуживания АСДО (далее - КИ АСДО) предназначены для измерения виброперемещения, виброскорости, частоты вращения, осевого сдвига и используются совместно с системами автоматизированного диагностического обслуживания АСДО (Госреестр № 53970-13).
Каналы измерительные систем АСДО интегрируются в системы автоматизированного диагностического обслуживания АСДО.

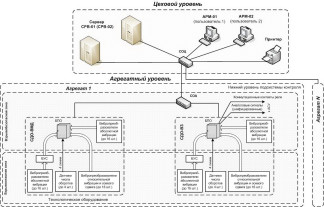

Обобщенная структурная схема КИ АСДО представлена на рисунке 1.
Принцип действия КИ АСДО основан на преобразовании физических параметров датчиками в электрические сигналы, их усилении в блоках усиления и согласования БУС, дальнейшем преобразовании в блоках преобразования и обработки сигналов (БПО) на нижнем (агрегатном) уровне системы и передаче информации по каналам связи на автоматизированные рабочие места АРМ-01, АРМ-02 и сервер СРВ-01/-02 верхнего (цехового) уровня системы для визуализации и архивирования измеренных значений параметров состояния промышленного оборудования и анализа его работы. С блоков БПО возможна выдача измеряемых параметров с аналоговых выходов на внешние системы.
Каналы измерения вибрации и осевого сдвига в составе подсистем вибрационного мониторинга и диагностики СДО-ВМД и вибрационного контроля и защиты СДО-ВЗ (см. рисунок 1) комплектуются блоком преобразования и обработки сигнала БПО, блоком усиления и согласования БУС, датчиками абсолютной вибрации VPD-S13-S10, VPD-S13-S100, VPD-S13-S200, VPD-S13-EXS10, VPD-S13-EXS100, VPD-S13-EXS200, преобразователями относительной вибрации с датчиками VPD-S11-EXS8-05, VPD-S11-EXS8-10 и драйверами VPD-DR11-15, VPD-DR11Р-15.
В блоках БПО формируются результаты измерений и расчетов контролируемых параметров, которые сравниваются с уставками и по сети передачи данных Ethernet передаются на сервер (СРВ-01, СРВ-02) с заданным в ПО периодом опроса. При этом среда передачи информации (100Base-T или 100Base-FX) выбирается в зависимости от удаленности подсистем от компьютерного оборудования цехового уровня.
Лист № 2 Всего листов 7
состоит из:
- ПО нижнего уровня, установленное в блоках преобразования и обработки сигналов БПО, БПОД, обеспечивает получение и обработку сигналов от датчиков и передачу измерительной информации на верхний уровень системы; оно является метрологически значимым и указанные в таблицах 2-3 метрологические характеристики измерительных каналов определены с его учетом. Доступ к ПО нижнего уровня у пользователей систем АСДО отсутствует;
- ПО верхнего уровня, установленное в компьютерах из состава АРМ-01, АРМ-02, СРВ-01 (СРВ-02), обеспечивает получение информации от оборудования нижнего уровня, архивирование на серверах СРВ-1 (СРВ-2) и визуализацию информации на АРМ-01, АРМ-02. Кроме того, ПО верхнего уровня обеспечивает конфигурирование ИК (выбор типов и количества ИК, диапазонов измерений, частоты опроса), а также разграничение прав доступа к информации. Выбор ПО верхнего уровня определяется используемыми в системе измерительными компонентами нижнего (агрегатного) уровня.
Идентификационные данные ПО верхнего уровня приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО верхнего уровня
| Идентификационные данные (признаки) | Значения | ||
| Идентиф икационное наименование ПО | Insat MasterSCADA (MasterSCADA.exe) | Lectus OPC and DDE Toolkit (ServOPC.exe) | SKF @ptitude Observer (ObserverWinUI.exe) |
| Номер версии (идентификационный номер) ПО | 3.6 | 3.9 | 8.4.6 |
| Цифровой идентификатор ПО | 6548531a15bf2d870 7ef58a9ea97159f | 440ea56ac9681a77c10ff 102f5ba1022 | 884b31bd29e3339e 89ce55d807adb515 |
| Алгоритм вычисления цифрового идентификатора | MD5 | ||
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных версий | |||
ПО верхнего уровня обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью паролей в соответствии с заданными правами пользователя.
Информационный обмен подсистем с компьютерным оборудованием верхнего уровня базируется на использовании стандартных сетевых (TCP/IP) протоколов обмена. Способы хранения и передачи информации предусматривают её помехоустойчивое кодирование и защиту от несанкционированного доступа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений КИ АСДО в соответствии с Р 50.2.077-2014: верхнего уровня
- «средний», нижнего уровня - - «высокий».
Таблица 2 - Метрологические характеристики каналов измерения параметров вибрации в составе подсистем СДО-ВМД (СДО-ВЗ)
| Наименование характеристики | Значение |
| Каналы измерения вибрации | |
| Диапазон измерений СКЗ виброскорости, мм/с | от 1 до 100 |
| Диапазон измерений размаха виброперемещения (пик-пик), мкм | от 5 до 500 |
| Диапазон измерений СКЗ виброперемещения, мкм | от 2 до 180 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости, % | ±10 |
| Неравномерность АЧХ относительно базовой частоты 80 Гц при измерении СКЗ виброскорости, %, не более | ±10 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ и размаха (пик-пик) виброперемещения, % | ±12 |
| Неравномерность АЧХ относительно базовой частоты 45 Гц при измерении СКЗ и размаха (пик-пик) виброперемещения, %, не более | ±10 |
| Каналы измерения осевого сдвига | |
| Диапазон измерений осевого сдвига, мм | от 0,25 до 2,5 |
| Пределы допускаемой основной приведенной погрешности измерения осевого сдвига, % | ±7 |
| Каналы измерения частоты вращения | |
| Диапазон измерения частоты вращения, об/мин | от 150 до 15 000 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±0,1 |
Пределы допускаемой основной погрешности унифицированных выходных сигналов, пропорциональных измеряемым параметрам, соответствуют приведенным в таблице 2.
Таблица 3 - Конструктивные характеристики компонентов КИ АСДО
| Наименование компонента | Габаритные размеры корпусов, мм, не более | Масса компонентов системы, кг, не более |
| Блок преобразования и обработки сигналов | ||
| БПО: (шкаф для крепления на стену) | 800x800x250 | 50 |
| (шкаф напольного исполнения) | 1000x600x600 | 50 |
| Компьютерное оборудование: | ||
| - АРМ-01, АРМ-02 (настольное исполнение) | 1200x737x526 | 43 |
| - СРВ-01 (шкаф напольного исполнения) | 1650x800x600 | 150 |
| - СРВ-02 (шкаф напольного исполнения) | 2200x800x600 | 200 |
Степень защиты корпусов по ГОСТ 14254, не ниже:
- БПО, БУС - IP54;
- АРМ-01, АРМ-02, СРВ-01, СРВ-02 - IP20.
Таблица 4 - Эксплуатационные характеристики КИ АСДО
| Наименование характеристики | Значение |
| Диапазон рабочих температур: | |
| - БПО | от 0 до плюс 55 °С |
| - БУС | от минус 20 до плюс 55 °С |
| - датчики VPD-S13-S10, VPD-S13-S100, VPD-S13-S200, VPD-S13-EXS10, VPD-S13-EXS100, VPD- | |
| S13-EXS200 | от минус 54 до плюс 121 °С |
| - датчики VPD-S11-EXS8-05, VPD-S11-EXS8-10 | от минус 34 до плюс 150 °С |
| - драйверы VPD-DR11-15, VPD-DR^-^ | от 0 до плюс 65 °С |
| - АРМ-01, АРМ-02, СРВ-01, СРВ-02 | от плюс 10 до плюс 35 °С |
| Напряжение питания*, В: | |
| - постоянного тока | от 21,6 до 26,4 (номинальное 24) |
| - постоянного тока (портативное исполнение) | от 4,7 до 5,5 (номинальное 5) |
| - переменного тока | от 187 до 242 (номинальное 220) |
| Потребляемая мощность, Вт, не более: | |
| - СДО-ВМД, СДО-ВЗ | 200 |
| - АРМ-01, АРМ-02 | 600 |
| - СРВ-01 | 800 |
| - СРВ-02 | 1500 |
| * Напряжение питания постоянного или переменного тока указывается при заказе. | |
Знак утверждения типа средства измерений наносится типографским способом на титульные листы руководства по эксплуатации и формуляра АСДО.
Таблица 5 - Комплект поставки
| Наименование | Количество |
| Подсистема СДО-ВМД (СДО-ВЗ): | 1 шт.1) |
| Блок преобразования и обработки вибросигналов БПО | 1 шт. |
| Блок усиления и согласования БУС | до 3 шт. |
| Датчик абсолютной вибрации | до 16 шт. |
| Датчик относительной вибрации | до 16 шт. |
| Датчик осевого сдвига | до 16 шт. |
| Датчик частоты вращения | до 4 шт. |
| Монтажный комплект МК-01 (для СДО-ВМД) или МК-06 (для СДО-ВЗ) | 1 шт. |
| Групповой ЗИП СДО-ВМД (СДО-ВЗ) | 1 шт.2) |
| Наименование | Количество |
| Компьютерное оборудование: | 1 1) 1 шт. 7 |
| Компьютерное оборудование АРМ-01 | 1 шт. |
| Компьютерное оборудование АРМ-02 | 1 шт. |
| Сервер СРВ-01 | 1 шт. |
| Сервер СРВ-02 | 1 шт. |
| Сетевое оборудование агрегата (СОА)3) | 1 шт. |
| Сетевое оборудование цеха (СОЦ)3) | 1 шт. |
| Эксплуатационная документация: | 1 шт.1) |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки (одна на группу до восьми подсистем) | 1 экз. |
| Формуляр | 1 экз. |
| 1) Количество определяется заказной спецификацией и указано в формуляре на систему. 2) Один комплект на группу до восьми СДО-ВМД (СДО-ВЗ). 3) Поставляется при передаче информации по оптоволоконному кабелю. | |
осуществляется по документу ТУКЛ.425200.001 МП «Системы автоматизированного диагностического обслуживания АСДО. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2013 г.
Основное оборудование для поверки:
- установка поверочная вибрационная 2 разряда в соответствии с МИ 2070-90;
- генератор сигналов специальной формы SFG2110: частота от 5 до 10000 Гц; погрешность установки/контроля частоты F не хуже ±(2-10-5-Г+0,0001Гц/+1 младшего разряда);
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД (погрешность задания зазора в диапазоне от 0 до 25 мм не более 3 мкм);
- мультиметр 34410А, основная погрешность при измерении напряжения постоянного тока от 0 до 10 В - не более ±[0,003иизм+0,005ипред] и постоянного тока от 0 до 100 мА -не более ±[0,003 1Шм+0,005 Цед];
- магазин сопротивлений Р4831, класс точности 0,02.
Сведения о методиках (методах) измерений изложены в разделах 3 «Устройство и работа системы» и 4 «Использование по назначению» документа «Системы автоматизированного диагностического обслуживания АСДО. Руководство по эксплуатации» ТУКЛ.425200.001 РЭ.
Нормативные и технические документы, устанавливающие требования к каналам измерительным систем автоматизированного диагностического обслуживания АСДО
«Системы автоматизированного диагностического обслуживания АСДО. Технические условия» ТУ 4252-001-76063517-2013.
