Приборы для измерений параметров света фар автотранспортных средств SEG IV, SEG Economy, 61724-15

Назначение

Приборы для измерений параметров света фар автотранспортных средств SEG IV, SEG ECONOMY (далее - приборы) предназначены для:

-    измерений углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);

-    измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31 -99.

Описание

Действие приборов основано на фокусировке светового пучка от фары автомототранс-портного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости. Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки производится с помощью кулачкового механизма, совмещенного с оцифрованной шкалой, приводящего в движение подвижный экран. Одновременно с угловыми пространственными характеристиками светового пучка фар с помощью оптоэлектронного датчика измеряется сила света.

Приборы конструктивно состоят из:

1.    Оптической камеры, в которой размещены: линза, экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты экрана. В оптической камере в плоскости экрана расположен индикатор силы света от внешних световых приборов автомото-транспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости; лазерный целеуказатель и переключатели режимов индикации силы света и включения лазерного целеуказателя.

2.    Нижней платформы на колесах.

3.    Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором;

4.    Тормозного устройства с рычагом для фиксации вертикальной направляющей стойки прибора в выбранной точке относительно автомототранспортного средства;

5.    Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке прибора, с помощью которого на стойке размещается визирующее приспособление: широкоугольный визор и лазерный визир (в зависимости от комплектации).

Выпускаются следующие модификации приборов: SEG IV DLLX, SEG IV DLX, SEG IV DL, SEG IV D и SEG Economy.

а) б)

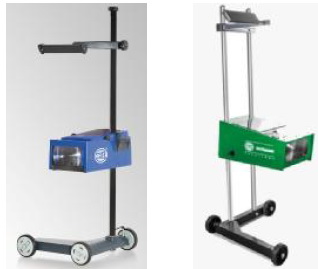

Рисунок 1 - Общий вид приборов для измерений параметров света фар автотранспортных

Для предотвращения несанкционированного доступа к внутренним частям приборов производится пломбировка корпус оптической камеры методом наклеивания пломбирующей этикетки.

средств SEG IV (а), SEG ECONOMY (б)

Технические характеристики

Знак утверждения типа

наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    прибор для измерений параметров света фар автотранспортных средств;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки МП АПМ 22-15.

Поверка

осуществляется по документу МП АПМ 22-15 «Приборы для измерений параметров света фар автотранспортных средств SEG IV, SEG ECONOMY. Методика поверки», утверждённому ООО «Автопрогресс-М» в апреле 2015 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика измерений приведена в документе «Приборы для измерений параметров света фар автотранспортных средств SEG IV, SEG ECONOMY. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров света фар автотранспортных средств SEG IV, SEG ECONOMY

1.    ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

2.    Техническая документация «Hella Gutmann Solutions GmbH», Г ермания.
