| Номер в госреестре | 61726-15 |
| Наименование СИ | Кольца установочные |
| Обозначение типа СИ | PII Limited |
| Изготовитель | "PII Limited", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 24.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кольца установочные PII Limited (далее - кольца) предназначены для установки и настройки на требуемый размер канала измерений внутренних диаметров труб на снаряде инспекционном внутритрубном 24" CalScan + IMU (далее - снаряд).
При выполнении процедур установки и настройки на требуемый размер снаряда кольца фирмы «PII Limited» через технологические приспособления устанавливаются на рабочие поверхности ощупывающих датчиков измерения внутреннего диаметра трубы.

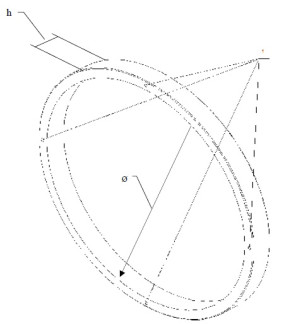

Конструктивно кольца выполнены в виде цилиндрических деталей с центральным отверстием, соответствующим выбранному типоразмеру трубы. В стенках колец имеются четыре сквозных отверстия, служащие для установки и крепления технологического центрирующего приспособления.
h
1. Отверстия сквозные для установки и крепления технологического центрирующего приспособления.
| Наименование характеристик и значения величин | ||||||
| Номинальный диаметр отверстия 0, мм | Предельное отклонение диаметра отверстия, мм | Отклонение от круглости, мм | Толщина стенки кольца, мм | Шероховатость рабочей поверхности, мкм | Габаритные размеры (0 х h), мм | Масса, кг, не более |
| 598,0 | ±0,8 | ±0,8 | 50,8* | 3,2 | 648,8х50,0 | 6,8 |
*Свободный размер
наносится на титульный лист паспорта методом печати и на наружную поверхность колец методом наклеивания.
| №п/п | Наименование | Количество, шт. |
| 1. | Кольцо установочное в соответствие с заказом | 1 |
| 2. | Паспорт | 1 |
| 3. | Методика поверки | 1 |
осуществляется в соответствии с документом МП АПМ 31-15 «Кольца установочные PII Limited. Методика поверки», утверждённым ООО «Автопрогресс-М» в марте 2015 г. Перечень основных средств поверки (эталонов), применяемых для поверки:
- машины координатно-измерительные Zenith Too, диапазон измерений по осям X, Y - (0-1000) мм, ПГ ± (3,8+L/250), где L -в мм, Госреестр № 57259-14;
- прибор для измерений параметров шероховатости поверхности Surftest серии 178, ПГ ±5 %, Госреестр № 30381-05.
приведены в документе: «Кольца установочные PII Limited, «PII Limited». Паспорт».
Нормативные и технические документы, устанавливающие требования к кольцам установочным PII Limited
1. Техническая документация «PII Limited», Великобритания.
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
