| Номер в госреестре | 61732-15 |
| Наименование СИ | Установки поверочные передвижные |
| Обозначение типа СИ | OGSB-400 |
| Изготовитель | ООО "Системы Нефть и Газ Балтия", г.Калининград |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные OGSB-400 (далее - УПП) предназначены для измерений массового расхода (массы) нефти по ГОСТ Р 51858-2002 и нефтепродуктов (далее - рабочая среда) при проведении поверки и контроле метрологических характеристик
(далее - МХ) счетчиков-расходомеров массовых в условиях эксплуатации.
Принцип действия УПП основан на одновременном измерении массы рабочей среды, прошедшей через поверяемый счетчик-расходомер массовый и счетчик - расходомер массовый, применяемый в качестве рабочего эталона II - го разряда по ГОСТ 8.510 -2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
В состав УПП входят следующие средства измерений, установленные на измерительной линии: преобразователь давления AUTROL мод. АРТ3100 (Госреестр №37667-13); датчик температуры 644 (Госреестр №39539-08); система измерительная управляющая ПОТОК (Госреестр №48229-11) в составе счетчика-расходомера массового Micro Motion CMF 400 с преобразователем 2700 и вычислителя расхода многофункционального ВРФ.

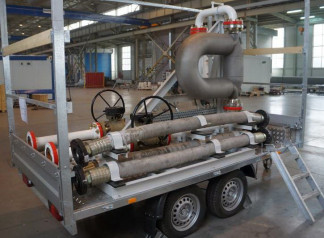

Конструктивно УПП смонтирована на прицепе легкового автомобиля. Общий вид УПП показан на рисунке 1.
УПП выполняет следующие функции:
- измерение массового расхода (массы), давления, температуры рабочей среды;
- определение МХ поверяемых счетчиков-расходомеров массовых;
- регистрацию, индикацию, хранение результатов измерений;
- формирование и ведение журнала событий;
- передача данных с вычислителя на АРМ оператора по каналу RS485;
- формирование, отображение и печать протоколов поверки и контроля МХ поверяемого счетчика-расходомера массового.
Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля в счетчике-расходомере массовом, а изменение давления рабочей среды компенсируется внесением соответствующей поправки в преобразователь счетчика-расходомера массового.
Программное обеспечение (далее - ПО) УПП обеспечивает реализацию функций УПП. Защита ПО УПП от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем аутентификации (введением пароля), ограничением свободного доступа к цифровым интерфейсам связи, идентификации: отображения на информационном дисплее УПП структуры идентификационных данных, содержащей наименование, цифровой идентификатор ПО и алгоритм вычисления цифрового идентификатора ПО. ПО УПП имеет высокий уровень защиты по Р 50.2.077-2014.
Идентификационные данные ПО УПП приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pov.exe |
| Номер версии ПО | - |
| Цифровой идентификатор ПО (контрольная сумма) | eacaf4da72c41707d47553d542f152f2 |
| Алгоритм вычисления цифрового идентификатора ПО | MD 5 |
Метрологические и технические характеристики УПП представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода измерительного трубопровода, мм | 100 |
| Диапазоны измерений входных параметров рабочей среды: - избыточного давления, МПа, не более - температуры, °С - массового расхода, т/ч | 4,0 от 5 до 40 от 82 до 250 |
| Пределы допускаемой относительной погрешности измерений массового расхода (массы) рабочей среды, % | ±0,1 |
| Условия эксплуатации средств измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от минус 40 до плюс 55 95 от 84 до 106,7 |
| Параметры электропитания: - внешнее питание, переменное напряжение, В - частота, Гц | 220 50±1 |
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, кВт, не более | 0,1 |
| Г абаритные размеры, мм, не более | 3300x1800x2800 |
| Масса без прицепа, кг, не более | 2000 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку УПП методом шелкографии и на титульный лист паспорта типографским способом.
Комплектность УПП представлена в таблице 3.
Таблица 3
| Наименование | Количество |
| Установка поверочная передвижная OGSB-400 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 128-30151-2014 «Инструкция. Государственная система обеспечения единства измерений. Установки поверочные передвижные OGSB-400. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 16 октября 2014 г.
Перечень основных средств поверки (эталонов):
- СИ в соответствии с нормативной документацией по поверке СИ, входящих в состав УПП;
- калибратор многофункциональный MC5-R с HART модулем: диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон воспроизведения частотных сигналов синусоидальной и прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 %.
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам поверочным передвижным OGSB-400
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
2. ТУ 4213-012-95715144-2014 Установки поверочные. Технические условия
