| Номер в госреестре | 61739-15 |
| Наименование СИ | Анализаторы остаточной влажности |
| Обозначение типа СИ | AQUATRAC-3E |
| Изготовитель | "Brabender Messtechnik GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы остаточной влажности AQUATRAC-3E предназначены для измерения влажности в термопластичных полимерах по аттестованным методикам измерений.
Принцип работы анализаторов остаточной влажности AQUATRAC-3E (далее - анализатор) основан на извлечении влаги из пробы анализируемого вещества в вакууме под действием повышенной температуры, последующем взаимодействии паров воды из выделившейся парогазовой смеси с гидридом кальция и измерении повышения давления в системе за счет выделившегося в результате реакции водорода.
Анализаторы представляют собой лабораторные приборы, которые состоят из следующих модулей, размещенных в едином корпусе: реакционного сосуда с запорной крышкой, в нижнюю часть которого помещается анализируемое вещество или материал, в верхнюю - реагент (гидрид кальция гранулированный); системы вакуумирования и измерения давления, включающей вакуумный насос, ловушку для отличных от воды летучих компонентов, выделяющихся при вакуумной сушке и датчик повышения давления; а также модуля обработки и отображения информации. Анализатор оснащен сенсорным дисплеем со всплывающим меню для управления работой анализатора, а также отображения текущей информации: условия и режимы измерений, результаты измерений и обработки данных.
Для ряда термопластичных полимеров анализатор имеет программы (методики) измерений, каждая содержит следующие параметры: массу навески и температуру нагрева, зависящие от насыпной плотности и температуры плавления анализируемого вещества.
Модуль обработки и отображения информации производит управление процессом измерений, отслеживает периодичность замены реагента, выполняет обработку результатов измерения давления в системе, производит расчет и обеспечивает отображение на дисплей результата измерения влажности.
Анализаторы остаточной влажности AQUATRAC-3E оснащены разделенным программным обеспечением (далее - ПО).
Метрологически значимая часть ПО обеспечивает контроль процесса измерений, обработку результатов измерений и сохраняет данные калибровки анализатора, результаты измерений, позволяет проводить их статистическую обработку и передачу на периферийные устройства - персональный компьютер и принтер. Метрологически незначимая часть отвечает за порядок проведения самотестирования и диагностику герметичности вакуумной системы, пользовательские настройки дисплея и дополнительные возможности отображения результатов измерений.
ПО позволяет работать в двух режимах: «режим администратора», в котором доступно задание программ (методик) анализа и «режим пользователя», не допускающий внесения изменений. По умолчанию устанавливается «режим пользователя». При переходе в «режим администратора» ПО запрашивает пароль. Изменения технических характеристик и сервисных данных анализатора невозможно, в режиме «администратора» может быть осуществлено обновление незначимой части ПО.
Наименование ПО высвечивается постоянно при включенном анализаторе, номер версии высвечивается в процессе самотестирования, а также при обращении к соответствующему подпункту меню ПО.
Таблица 1
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BRABENDER ME SS TECHNIC |
| Номер версии ПО | * 1.1.5 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
| * Примечание: цифры в версии программного обеспечения должны быть не ниже указанных. | |
Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

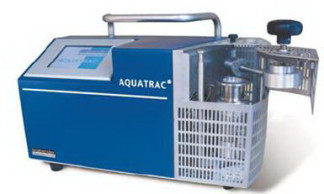

Фотография внешнего вида анализатора представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.
Таблица 2
| Наименование характеристик | Значения характеристик |
| 1 | 2 |
| Диапазон измерений влажности, % | от 0,001 до 15 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений влажности в поддиапазонах, % от 0,001 % до 1 % включ. свыше 1 % до 15 % включ. | 2 1 |
| Формы представления результатов измерений влажности | % / млн-1 |
| Дискретность представления результатов измерений влажности, % | 0,0001 |
| Масса навески для единичного анализа, г | от 0,5 до 100 |
| Устанавливаемые температуры сушки, °С | от 80 до 200 |
| Наименование характеристик | Значения характеристик |
| 1 | 2 |
| Дискретность установки температуры сушки, °С | 1 |
| Время анализа, мин | от 10 до 40 |
| Параметры источника питания: входное напряжение, В частота, Гц | 230 50 ± 1 |
| Потребляемая мощность, В-А, не более | 400 |
| Г абаритные размеры, мм, не более | 510 х 230 х 325 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, %, не более | от 5 до 40 80 |
наносится на титульный лист инструкции по эксплуатации типографским способом и на боковую панель анализатора в виде наклейки.
Таблица 3
| Наименование изделия | Количество, шт. (экз.) |
| 1 Анализатор остаточной влажности AQUATRAC-3E | 1 |
| 2 Инструкция по эксплуатации | 1 |
| 3 Методика поверки | 1 |
| 4 Комплект дополнительных принадлежностей | 1 |
осуществляется в соответствии с документом МП 09-241-2015 «ГСИ. Анализаторы остаточной влажности AQUATRAC-3E. Методика поверки», утвержденным ГЦИ СИ ФГУП «УНИИМ» в апреле 2015 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец моногидрата оксалата кальция ГСО 10169-2012 (аттестованное значение - потеря массы при прокаливании 12,11 % (Н2О), относительная погрешность ± 0,25 %);
- Государственный первичный эталон единиц массовой доли и массовой (молярной) концентрации воды в твердых и жидких веществах и материалах ГЭТ 173-2013;
- весы лабораторные II (высокого) класса точности;
- термопластичные полимеры: полиэтилен высокого давления по ГОСТ 16337-77, полиэтилен низкого давления по ГОСТ 16338-85, полипропилен по ГОСТ 26996-86, полистирол по ГОСТ 20282-86, полиамид 6 по ГОСТ 19459-87.
Методика измерений приведена в Инструкции по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализаторы остаточной влажности AQUATRAC-3E
ГОСТ Р 8.681-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация фирмы-изготовителя «BRABENDER MESSTECHNIC Gmbh & Co. KG» (Германия).
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
