Блоки управления БУ-3ПС, 61740-15

Назначение

Блоки управления БУ-3ПС (далее - БУ-3ПС) предназначены для измерений скорости, линейного ускорения, длины (пройденного пути), избыточного давления, интервалов времени.

Описание

БУ-3ПС функционируют в составе комплексов сбора и регистрации данных КПД-3ПС.

БУ-3ПС принимают частотные сигналы от датчиков угла поворота, установленных на осях колесных пар, аналоговые сигналы от датчиков давления и двоичные сигналы от системы автоматической локомотивной сигнализации АЛС, обрабатывают полученную информацию и выводят результаты обработки на встроенные индикаторы и в съёмное электрически перепрограммируемое запоминающее устройство (модуль памяти). Кроме того, результаты обработки передаются во внешние устройства по CAN-каналу и, в зависимости от модификации, по сетям сотовой связи.

Информация о диаметрах колесных пар, на осях которых находятся датчики угла поворота, установки скоростей, номер и тип локомотива, а также другие условно-постоянные признаки хранится в модуле памяти, в которое также записывается информация об общем пробеге локомотива.

БУ-3ПС имеют несколько исполнений, отличающихся номиналами напряжения питания, диапазонами измерений и индикации скорости, наборами выполняемых функций и комплектацией. Структурная схема условного обозначения модификаций БУ-3ПС и расшифровка записи приведена ниже.

БУ-3ПС/150 Н - 50 - 1.0

Исполнение БУ-3ПС_

Диапазон измерения и индикации скорости от 0 до: 75; 100; 150 км/ч

Н - БУ-3ПС с функцией навигации

Номинальное напряжение питания:

24 В или 50 В

По умолчанию - наличие МПМЭ-128; 1.0 - наличие МПМЭ-1.0_

БУ-3ПС представляют собой конструкцию прямоугольного типа.

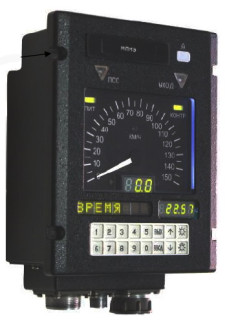

Внешний вид БУ-3ПС представлен на рисунке 1.

На лицевой панели БУ-3ПС расположены стрелочный индикатор скорости, индикатор скорости цифровой, индикатор меню, индикатор дополнительный, кнопки управления.

В БУ-3ПC регистрация поездной информации осуществляется в модули памяти МПМЭ-128 или МПМЭ-1.0, которые подключаются непосредственно к БУ-3ПС

Программное обеспечение

Программное обеспечение (далее ПО) БУ-3ПС является встроенным. ПО обеспечивает работу БУ-3ПС в целом.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Диапазон измерений скорости движения выбирается из ряда, км/ч    0 до 75; от 0 до 100; от 0 до 150;

Пределы допускаемой абсолютной погрешности измерений скорости движения,

км/ч:

•    в диапазоне измерений от 1 до 10 км/ч    ± 0,1

•    в диапазоне измерений от 10 км/ч включительно

до верхнего предела шкалы    ± 1

Примечание: Допускаемая погрешность стрелочного индикатора скорости не нормируется.

Диапазон измерений ускорения торможения и разгона, м/с    от минус 0,99 до плюс 0,99

Пределы допускаемой абсолютной погрешности измерений ускорения при скорости более 20 км/ч, м/с    ± 0,02

Пределы допускаемой абсолютной погрешности измерений пройденного пути (на каждые 20 км пройденного пути), км    ± 0,1

Диапазон измерений избыточного давления по трём каналам, кПа (кгс/см )    от 0 до 980 (от 0 до 10)

Пределы допускаемой основной абсолютной погрешности измерений давления

22

в диапазоне от 59 до 637 кПа (от 0,6 до 6,5 кгс/см ), кПа (кгс/см )    ± 15 (0,15)

Пределы допускаемой дополнительной абсолютной погрешности измерений давления, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10 °С, кПа (кгс/см2)    ± 10 (0,1)

Пределы допускаемой дополнительной абсолютной погрешности измерений давления, вызванной воздействием повышенной влажности воздуха, кПа (кгс/см ) ± 10 (0,1) Диапазон измерений перемещения транспортного средства от заданной машинистом отметки, м    от 0 до 100

Пределы допускаемой абсолютной погрешности измерений перемещения транспортного средства, м    ± 0,5

Пределы допускаемой абсолютной погрешности отсчета текущего времени за 8 ч, с    ± 60

Напряжения питания постоянного тока, В    от 35 до 160 или от 18 до 72

Потребляемая мощность, В-А, не более    40

Средняя наработка на отказ, ч, не менее    20000

Нормальные условия эксплуатации:

•    температура окружающего воздуха, °С    от 15 до 25;

•    относительная влажность окружающего воздуха при температуре 25 °С, % до 80;

•    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106 кПа (от 630 до 795). Рабочие условия эксплуатации:

•    температура окружающего воздуха, °С    от минус 40 до плюс 50;

•    относительная влажность окружающего воздуха

при температуре 25 °С, %    до 100;

•    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106,7 кПа (от 630 до 800). Г абаритные размеры, мм:

•    для БУ-3ПС/ХН-Х-Х    164x240x125

•    для БУ-3ПС/Х-Х-Х*    164x240x111 Масса, кг, не более:

•    для БУ-3ПС/ ХН-Х-Х*    3,8

•    для БУ-3ПС/Х-Х-Х*    3,1

*

( - любые значения из условного обозначения модификаций БУ-3ПС). Электрическая изоляция цепей БУ-3ПС в нормальных условиях выдерживает без пробоя в течение 1 мин испытательное напряжение синусоидального тока частотой 50 Гц:

-    300 В для цепей напряжением до 24 В;

-    750 В для цепей напряжением до 60 В;

-    1500 В для цепей напряжением более 60 В.

Электрическое сопротивление изоляции цепей БУ-3ПС относительно корпуса:

-    в нормальных условиях МОм, не менее    40

-    при относительной влажности окружающего воздуха 98 %

и температуре плюс 25 °С, МОм, не менее    2

По способу защиты обслуживающего персонала от поражения электрическим током БУ-3ПС соответствует 01 классу по ГОСТ 12.2.007.0-75 (раздел 2) и ГОСТ 25861-83.

Знак утверждения типа

наносится на табличку БУ-3ПС офсетной печатью и в верхний правый угол титульных листов эксплуатационной документации типографским способом.

Комплектность

В комплект поставки БУ-3ПС входят технические средства и документация, представленные в таблицах 2 и 3 соответственно.

Таблица 2

Таблица 3

Поверка

осуществляется по документу ЦАКТ. 468332.014 Д1 «Блок управления БУ-3ПС. Методика поверки», утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ» 7 апреля 2015 г.

Перечень основных рекомендуемых средств поверки:

- комплекс поверочный ИПК-3 (№ 53130-13 в Госреестре СИ). Диапазон частоты формируемых импульсов от 0 до 1857 Гц, относительная погрешность не более ± 0,2 %.

Нормативные и технические документы, устанавливающие требования к блокам управления БУ-3ПС

1    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

2    ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75 000 м.

3    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4    Блок управления БУ-3ПС. Технические условия. ЦАКТ468332.014 ТУ.
