Государственный реестр средств измерений

Дозиметры индивидуальные со считывателем DIS (дозиметры) DBR (считыватель), 61741-15

61741-15
Дозиметры индивидуальные DIS-1, DIS-1H3, EDIS-1 (далее дозиметры DIS) со считывателем DBR-1 или DBR-2 (далее считыватели DBR) предназначены для измерения индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07) (далее индивидуальной дозы) фотонного и бета излучений и амбиентной эквивалентной дозы Нр*(10) в окружающей среде. Дозиметры DIS применяются в системах индивидуального контроля внешнего облучения персонала, работающего с источниками фотонного (рентгеновского, гамма и тормозного) излучения
Карточка СИ
Номер в госреестре 61741-15
Наименование СИ Дозиметры индивидуальные со считывателем
Обозначение типа СИ DIS (дозиметры) DBR (считыватель)
Изготовитель "Mirion Technologies (RADOS) Oy", Финляндия
Год регистрации 2015
Срок свидетельства 01.10.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дозиметры индивидуальные DIS-1, DIS-1H3, EDIS-1 (далее дозиметры DIS) со считывателем DBR-1 или DBR-2 (далее считыватели DBR) предназначены для измерения индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07) (далее индивидуальной дозы) фотонного и бета излучений и амбиентной эквивалентной дозы Нр*(10) в окружающей среде. Дозиметры DIS применяются в системах индивидуального контроля внешнего облучения персонала, работающего с источниками фотонного (рентгеновского, гамма и тормозного) излучения и бета-излучения в любых областях их использования, либо при дозиметрии окружающей среды.

Описание

Дозиметры DIS относятся к индивидуальным (носимым на теле) пассивным дозиметрам. Принцип действия дозиметров DIS основан на комбинации свойств ионизационной камеры и элементов долговременного хранения электронного заряда в виде ловушек на плавающем затворе МОП-транзистора. Дозиметры DIS, в качестве детекторов ионизирующего излучения, содержат три герметичные ионизационные камеры - две для измерения низких (до 4 мЗв) и средних (до 1000 мЗв) индивидуальных доз сильно проникающего излучения Нр(10), и одну камеру - для измерения индивидуальной дозы до 1000 мЗв слабо проникающего излучения Нр(0,07) в дозиметрах DIS-1 или Нр(3) в дозиметрах DIS-1H3. Для измерения высоких (до 40 Зв) индивидуальных доз Нр(10), Нр(3) и Нр(0,07) в дозиметре в качестве детекторов излучения используются непосредственно два полевых МОП - транзистора. Литиевая батарея, встроенная в корпус дозиметра, обеспечивает необходимую для сбора заряда напряженность поля в измерительном зазоре ионизационных камер и МОП - транзисторов.

Модификации дозиметров DIS:

•    DIS-1 - предназначен для измерения индивидуальных доз Hp(10) и Hp(0,07);

•    DIS-1H3 - предназначен для измерения индивидуальных доз Hp(10) и Hp(3);

•    EDIS-1 - предназначен для измерения амбиентной эквивалентной дозы Hp*(10) в окружающей среде.

При облучении внешним фотонным излучением дозиметров DIS фотоны взаимодействуют с материалом стенок ионизационной камеры, при этом образованные в результате этого взаимодействия заряженные частицы ионизируют воздух, находящийся в объеме между стенками камеры и затвором МОП - транзистора. Бета-излучение, проходя через тонкое окно одной из ионизационных камер, производит ионизацию непосредственно в воздушном пространстве камеры. Заряд, созданный под воздействием ионизирующего излучения, накапливается и хранится в ячейке памяти. Этот заряд может быть обнулен в результате процедуры аппаратного сброса. Кроме того возможен программный сброс: текущие значения доз записываются в память дозиметра и при последующих измерениях принимаются за нулевой уровень.

Измерение накопленных зарядов в ионизационных камерах и МОП-транзисторах осуществляется с помощью считывателя DBR, выполняющих функцию электрометра.

Модификации считывателей DBR:

•    DBR-1 - преимущественно стационарно устанавливаемый считыватель, может выполнять аппаратный сброс;

•    DBR-2 - переносной вариант считывателя, но способен выполнять аппаратный сброс.

На дисплее считывателя выдается информация о результатах измерения дозы сильно и слабо проникающего излучений в единицах индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07). Также в считывателе предусмотрена возможность получения информации о результатах измерений каждой из трех ионизационных камер или каждого из МОП - транзисторов, и о величине полной накопленной дозиметром дозы. С помощью считывателя, используя информационное меню дисплея, можно получить информацию о: серийном номере измеряемого дозиметра; серийном номере считывателя; версиях программного обеспечения ОЗУ и ПЗУ; текущей настройке считывателя; остаточной емкости встроенной аккумуляторной батареи; текущей дате и времени. С помощью считывателя осуществляется сброс показаний дозиметра, который можно производить в двух режимах: аппаратном (только DBR-1) или программном, а также вывод всей информации на принтер, подключаемый через интерфейс RS-232. Кроме того считыватель может работать под управлением ПК, передавая ему информацию о считанных дозах.

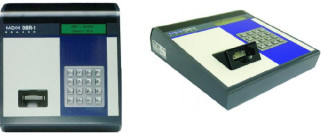

Фотографии общего вида приведены на рисунке 1. Для пломбировки считывателя используется винт, расположенный на дне, как показано на рисунке 2. Дозиметр является неразборным устройством и поэтому в пломбировке не нуждается.

* %

Рисунок 2 - Место пломбировки считывателя

Программное обеспечение

Программное обеспечение не имеет идентификационных данных, является неотъемлемой частью считывателей DBR и предназначено для считывания информации с дозиметра. Программа записывается в постоянную память считывателей DBR и не может быть изменена потребителем. Использование программы со считывателями DBR не может повлиять на метрологические характеристики дозиметров. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RAM 1.17

Номер версии (идентификационный номер)

-

Цифровой идентификатор ПО

-

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические характеристики дозиметров DIS и считывателей DBR приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики дозиметров DIS и считывателей DBR

Наименование характеристики

Единица

измерения

Значение характеристики

Диапазон измерений ИЭД дозиметров DIS Hp(10), Нр*(10)

Hp(3)

Hp(0,07)

Зв

от 10-6 до 40 от 10-5 до 40 от 10-5 до 40

Наименование характеристики

Единица

измерения

Значение характеристики

Пределы допускаемой относительной погрешности измерения ИЭД фотонного излучения дозиметров DIS:

а) В диапазоне измерения от 1 до 6 мкЗв Hp(10), Нр*(10)

±(100/H), где

б) В диапазоне измерения от 6 до 60 мкЗв Hp(10), Нр*(10)

H измеренная доза в мкЗв ±15

Hp(3)

%

±(1000/H)

Hp(0,07)

±(1000/h)

в) В диапазоне измерения от 60 мкЗв до 1 Зв Hp(10), Нр*(10)

±15

Hp(3)

±20

Hp(0,07)

±20

г)В диапазоне измерения от 1 Зв до 40 Зв Hp(10), Нр*(10)

±20

Hp(3)

±20

Hp(0,07)

±20

Диапазон энергий регистрируемого фотонного излучения:

Hp(10), Нр*(10)

МэВ

от 0,015 до 7,0

Hp(3)

от 0,015 до 7,0

Hp(0,07)

от 0,006 до 7,0

Диапазон энергий регистрируемого бета -излучения:

МэВ

Hp(3)

0,80 - 2,20

Hp(0,07)

0,24 - 2,20

Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения дозиметра DIS от минус 10 до 15 °C и от 25 до 50 °С:

%

Hp(10)

±2

Hp(3)

±2

Hp(0,07)

±2

Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения дозиметра EDIS от минус

%

25 до 15 °С и от 25 до 50 °С: Нр*(10)

±2

Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения считывателей DBR от 10 до 15 °С и от 25 до 40 °С:

%

Hp(10), Нр*(10)

±2

Hp(3)

±6

Hp(0,07)

±6

Наименование характеристики

Единица

измерения

Значение характеристики

Энергетическая зависимость чувствительности DIS относительно энергии 137Cs,

Hp(10), Нр*(10)

%

±30

Hp(3)

±30

Hp(0,07)

±30

Энергетическая зависимость чувствительности DIS относительно энергии бета излучения

90Sr+90Y:

%

Hp(3)

от минус 40 до 30

Hp(0,07)

от минус 50 до 10

Коэффициент чувствительности к бета-

1,35

излучению

Анизотропия чувствительности DIS в диапазоне углов от 0 до ± 60°, при энергиях более 65 кэВ

%

±10

в диапазоне энергий от 15 до 65 кэВ

±25

Г абаритные размеры, (длина х ширина х высота) - дозиметров DIS;

44 х 44 х 12

- дозиметров DIS в держателе (с клипсой);

47(95) х 49 х 13

- считыватель DBR-1;

250 х 265 х 210

- считыватель DBR-2

250 х 80 х 280

Масса, не более - дозиметров DIS;

0,024

- дозиметров DIS в держателе;

кг

0,043

- считывателя DBR-1;

8,5

- считывателя DBR-2

3,1

Нормальные условия эксплуатации: - диапазон температур

°С

20 ± 5

- относительная влажность, не более

%

90

- атмосферное давление

кПа

от 70 до 106,7

Рабочие условия эксплуатации: Диапазон температур

-дозиметр DIS-1, DIS-1H3,

°С

от минус 10 до +50

- дозиметр EDIS-1,

от минус 25 до +50

- считыватели DBR

от +10 до +40

Относительная влажность, не более

%

90

Класс защиты дозиметров DIS

IP68

Атмосферное давление

кПа

от 70 до 106,7

В комплект поставки дозиметра входят изделия и эксплуатационные документы, приведенные в таблице 3.

Таблица 3 - Комплект поставки дозиметра

Наименование

Количество,

штук

1

Дозиметр индивидуальный DIS

1*

-

2

Руководство по эксплуатации

1

-

3

Методика поверки

1

-

4

Калибровочная заглушка

1*

-

5

Считыватель DBR

1*

* Поставляется по согласованному заказу, количество поставляемых единиц определяется картой заказа.

Поверка

осуществляется в соответствии с документом МП 61741-15 «Дозиметры индивидуальные DIS со считывателем DBR. Методика поверки», утвержденным ГЦИ СИ ОАО «СНИИП» 06.11.2014 г.

При поверке используются:

-    эталонные 1 -го разряда дозиметрические поверочные установки гамма-излучения с радионуклидными источниками 137Cs, 60Со, 241Am по ГОСТ 8.087-2000, аттестованные по индивидуальной дозе Нр(10), Нр(3) и Нр(0,07) и по амбиентной эквивалентной дозе Нр*(10);

-    эталонные дозиметрические поверочные установки бета-излучения с радионуклидными источниками из 90Sr+90Y, по ГОСТ 8.035-82, аттестованные по индивидуальной дозе Нр(0,07).

Межповерочный интервал - 1 год.

Сведения о методах измерений

«Дозиметры DIS-1, DIS-1H3, EDIS-1. Руководство по эксплуатации. Номер документа 2096 6058. Версия 1.04»

Нормативные документы, устанавливающие требования к дозиметрам индивидуальным DIS со считывателем DBR

1.    ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

2.    ГОСТ 8.070-96. ГСОЕИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

3.    ГОСТ 8.035-82. ГСОЕИ. Государственный первичный эталон и государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы бета-излучения.

4.    Техническая документация фирмы Mirion Technologies (RADOS) Oy.

Зарегистрировано поверок 18
Поверителей 3
Актуальность данных 07.11.2024
