Установка поверочная жидкостная УПЖ, 61746-15

Назначение

Установка поверочная жидкостная УПЖ (далее - установка), предназначена для воспроизведения, хранения, измерения и передачи единицы объема и массы при проведении поверки, калибровки и градуировки счетчиков объема, преобразователей расхода и расходомеров жидкости массовых и объемных, трубопоршневых установок 1-го и 2-го разряда.

Описание

Принцип действия установки основан на методе сравнения массы (массового расхода) и объема (объемного расхода) жидкости, воспроизводимого или измеренного установкой с массой (массовым расходом) или объемом (объемным расходом) жидкости измеренного поверяемым средством измерений. Установка реализует прямой метод измерений с помощью весового терминала, эталонных мерников и эталонных счетчиков-расходомеров жидкости массовых.

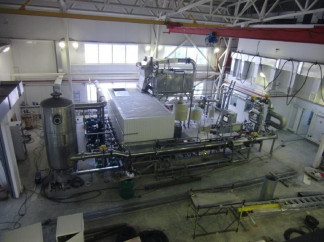

Конструктивно установка представляет собой функционально объединенные эталонные средства измерений массы и объема, устройство управления установкой, устройства переключения потока, трубопроводы и емкости для хранения жидкости.

Установка состоит из следующих частей:

а)    гидравлической системы (система хранения и подготовки воды, устройства подачи воды, трубной обвязки, перекидные устройства, запорная арматура);

б)    системы управления установкой, в состав которой входят пульты рабочих столов, измерительно-вычислительный комплекс и рабочее место оператора (АРМ оператора);

в)    эталонных средств измерений:

-    весы электронные KES 1500;

-    комплект эталонных мерников 1 разряда;

-комплект эталонных счетчиков-расходомеров массовых CMF, регистрационный номер 45115-10;

-преобразователь измерительный Rosemount 3144Р (температура);

-преобразователи давления измерительные 3051;

-комплекс измерительно-вычислительный ИВК Вектор-02;

-манометры;

-термометры лабораторные;

Установка обеспечивает выполнение следующих функций:

-    автоматизированное управление оборудованием установки;

-    выбор параметров поверки средств измерений и эталонных средства измерений;

-    измерение температуры, давления, массы, объема, расхода;

-    расчет погрешности поверяемого средства измерений;

-формирование и хранение протоколов поверки в базе данных АРМ.

Программное обеспечение

Установка имеет аттестованное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ». Программное обеспечение на персональном компьютере через интерфейс по протоколу Modbus Ethernet управляет работой модулей расположенных в шкафах управления. Производит перевод цифровых сигналов от первичных измерительных преобразователей и устройств управления в форму удобную для работы оператора, осуществляет расчет погрешности поверяемого средства измерений Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Общие технические характеристики установки

Рабочая жидкость    вода питьевая по

СанПиН 2.1.4.1074

Метрологические характеристики Диапазон воспроизведения объемного расхода жидкости установки: на рабочем столе № 1, м /ч на рабочем столе № 2, м3/ч

от 0,4 до 13 от 13 до 600 до 1,6

от 0,4 до 13 от 13 до 600 1,2

от 15 до 35 от 0 до 1

± 0,2

± 0,25

± 0,04 ± 0,05

Диапазон измерений объема за одно измерение, м3 Диапазон воспроизведений массового расхода жидкости установки, т/ч на рабочем столе № 1, т/ч на рабочем столе № 2, т/ч

Диапазон измерений массы жидкости за одно измерение, т Диапазон измерений температуры среды, °С Диапазон измерений давления жидкости, МПа Пределы допускаемой абсолютной погрешности измерений температуры, °С

Пределы допускаемой приведенной погрешности измерения давления, %

Пределы допускаемой относительной погрешности установки:

-    при измерении массы жидкости, %

-    при измерении объема жидкости, %

Знак утверждения типа

наносится на лицевую панель установки в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

-    Установка УПЖ - 1 шт;

-    Комплект гирь 20 кг класса М1 - 75 шт.

-    Гиря 20 кг класса F1 - 1 шт.;

-    Паспорт 4381.016.35349845.УПЖ ПС - 1 экз.;

-    Руководство по эксплуатации 4381.016.35349845.УПЖ РЭ - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 2550-0260-2015. «Установки поверочные жидкостная УПЖ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24.12.2014 г.

Основные средства поверки.

Средства поверки для средств измерений, входящих в состав установки, указаны в документах на их поверку.

Сведения о методах измерений

Методика измерений приведена в документе «Установка поверочная жидкостная УПЖ. Руководство по эксплуатации» 4381.016.35349845.УПЖ РЭ.

Нормативные и технические документы, устанавливающие требования к установке поверочной жидкостной УПЖ.

ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

Техническая документация изготовителя 4381.016.35349845.УПЖ РЭ.
