| Номер в госреестре | 61747-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | EDS 31XX, EDS 33XX, EDS 34XX |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX (далее -преобразователи) предназначены для непрерывных измерений и преобразований значений абсолютного или избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователи EDS 31XX, EDS 33XX, EDS 34XX представляют собой портативный преобразователь давления, который оснащен 4-значным цифровым дисплеем и кнопками для настройки параметров отображения, аналогового выходного сигнала, точек переключения и др. В зависимости от модели преобразователь имеет один или два переключающих выходных сигнала.
Преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX имеют следующие модели:
- EDS 31XX (EDS 3116, EDS 3146, EDS 3196, EDS 3118, EDS 3148, EDS 3198);
- EDS 33XX (EDS 3316, EDS 3346, EDS 3396, EDS 3318, EDS 3348, EDS 3398);
- EDS 34XX (EDS 3446, EDS 3448, 3496, 3498).

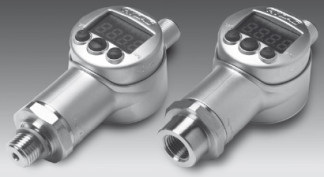

Перечисленные модели преобразователей отличаются видом чувствительного элемента, типом механического и электрического присоединения, количеством переключающих выходных сигналов, диапазонами измерений и материалами, контактирующими со средой. Фотографии общего вида преобразователей представлены на рисунке 1.
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| Идентификационное наименование ПО | EDS 31XX | EDS33XX | EDS 34XX |
| Номер версии (идентификационный номер ПО) | не ниже V30 R04 | не ниже V30 R04 | не ниже V30 R04 |
| Цифровой идентификатор ПО | не отображается | не отображается | не отображается |
| Другие идентификационные данные (если имеются) | - | - | - |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2
| Наименование характеристики | Значение характеристики в зависимости от модели | ||
| EDS 31XX | EDS 33XX | EDS 34XX | |
| Верхние пределы измерений абсолютного давления (ВПИ), бар (МПа) Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) Диапазоны измерений избыточного давления, бар (МПа) | 1; 2,5 (0,1; 0,25) | 1; 2,5; 6; 10; 16 (0,1; 0,25; 0,6; 1; 1,6) от минус 1 до 1 (от минус 0,1 до 0,1) | 40; 100; 250; 400; 600 (4; 10; 25; 40; 60) |
| Пределы основной допускаемой приведенной погрешности (ПГ), % | ± 1,0 | ||
| Выходные сигналы: | от 4 до 20 мА от 0 до 10 В | ||
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,25 | ||
| Напряжение питания постоянного тока, В | от 18 до 35 | ||
| Наименование характеристики | Значение характеристики в зависимости от модели | ||
| EDS 31XX | EDS 33XX | EDS 34XX | |
| Диапазон рабочих температур окружающей среды, °С | от минус 25 до плюс 80 | ||
| Г абаритные размеры, мм, не более | 105,5 х 42 х 40,5 | ||
| Масса, не более, г | 120 | ||
наносится на корпус преобразователя и на титульный лист технической документации типографским способом.
Преобразователь давления измерительный (согласно заказу)
1 шт. 1 экз. 1 экз.
Руководство по эксплуатации Паспорт
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр абсолютного давления МПА-15, ВПИ 400 кПа, пределы допускаемой основной погрешности ±6,65-10-3 кПа в диапазоне измерений от 0,1333 до 13,3 кПа; ±13,3-10-3 кПа в диапазоне измерений от 13,3 до 133 кПа; ±0,01 % в диапазоне измерений от 133 до 400 кПа;
- манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; ВПИ соответственно
0,25 МПа; 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 31XX, EDS 33XX, EDS 34XX.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 31XX, EDS 33XX, EDS 34XX
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па»;
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
5. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
