| Номер в госреестре | 61748-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | EDS 17XX |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные EDS 17XX (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователь EDS 17XX представляет собой портативный преобразователь давления, оснащенный 4-значным цифровым дисплеем и кнопками для настройки параметров отображения, аналогового выходного сигнала, точек переключения и др. В зависимости от исполнения преобразователь имеет один или два переключающих выходных сигнала.
Преобразователи давления измерительные EDS 17XX имеют следующие модели: EDS 1791-P, 1791-N, EDS 1792-P, EDS 1792-N, которые отличаются единицей измерений, отображаемой на дисплее, количеством переключающих выходных сигналов, пределами основной допускаемой погрешности измерений и пределами измерений.

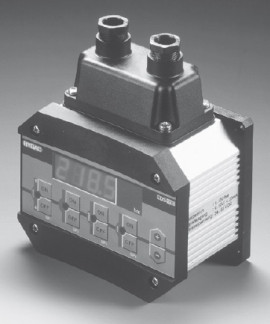

Фотография общего вида преобразователя представлена на рисунке 1.
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EDS 17XX |
| Номер версии (идентификационный номер ПО) | не ниже V10 R05 |
| Цифровой идентификатор ПО | не отображается |
| Другие идентификационные данные (если имеются) | - |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2
| Наименование характеристики | Значение характеристики в зависимости от модели | |
| EDS 17XX-P | EDS 17XX-N | |
| Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) | 16; 40; 100; 250; 400; 600 (1,6; 4; 10; 25; 40; 60) | |
| Пределы основной допускаемой приведенной погрешности (ПГ), % | ± 0,5 | ± 1 |
| Выходные сигналы | от 4 до 20 мА от 0 до 10 В | |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,2 | ± 0,3 |
| Напряжение питания постоянного тока, В | от 22 до 32 | |
| Диапазон рабочих температур окружающей среды, °С | от минус 25 до плюс 60 | |
| Г абаритные размеры, мм, не более | 126 х 80 х 150 | |
| Масса, не более, г | 800 | |
Преобразователь давления измерительный EDS 17XX
1 шт. 1 экз. 1 экз.
Руководство по эксплуатации
Паспорт
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-600, ВПИ 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 17XX.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 17XX
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
