| Номер в госреестре | 61749-15 |
| Наименование СИ | Дефектоскопы ультразвуковые портативные |
| Обозначение типа СИ | USM 36 |
| Изготовитель | "GE Sensing & Inspection Technologies GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые портативные USM 36 (далее по тексту - дефектоскопы) предназначены для измерения координат и оценки относительных размеров дефектов в сварных соединениях и основном металле трубопроводов, сосудов давления, котлов, транспортных и мостовых конструкций и других объектов, а также для контактного измерения толщины изделий из металлов и сплавов.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. Электронный блок определяет, запоминает и отображает на дисплее параметры сигнала, координаты дефекта или значение толщины. Дефектоскопы обеспечивают различные режимы измерения (от нуля до первого эхо-сигнала, по многократным отражениям, по фронту или пику импульса и пр.), автоматический расчет и индикацию местоположения дефекта при наклонном прозвучивании. Предусмотрена возможность запоминания данных с изображениями на дисплее и параметрами настройки, работа с принтером, сохранение результатов измерений на компьютере.

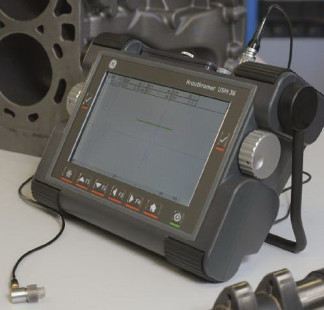

Дефектоскопы выполнены в виде малогабаритного электронного блока с дисплеем и клавиатурой. К электронному блоку посредством кабеля подсоединяется ультразвуковой преобразователь. Фотография общего вида дефектоскопов приведена на рисунке 1.
Дефектоскопы выпускаются в трех версиях: USM 36, USM 36 DAC, USM 36 S. Дефектоскопы версии USM 36 - это приборы в стандартном исполнении предназначенные для решения универсальных задач ультразвукового контроля. В дефектоскопах версии USM 36 DAC добавлена возможность построения нескольких кривых амплитуда - расстояние (АРК) для оценки несплошностей по международным нормам. В дефектоскопах версии USM 36 S предусмотрено использование оценки дефектов как по кривой амплитуда -расстояние (АРК), так и по диаграммам амплитуда-расстояние-диаметр (АРД). Версия дефектоскопа отображается на дисплее при включении.
На электронный блок дефектоскопов устанавливается внутреннее программное обеспечение (ПО). ПО выполняют следующие основные функции:
- графический интерфейс;
- управление аппаратными ресурсами;
- тестирование и контроль аппаратного обеспечения;
- графического отображения сигналов на экране дефектоскопа;
- расчет и отображения результатов в виде пересчетных значений по заранее предустановленным параметрам, обеспечивая различные режимы измерения полученных сигналов;
- графического отображения кривых типа АРД (АРК), ВРЧ и т.д. в соответствии с предустановленными параметрами для оценки результатов по международным стандартам и нормам.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| USM 36 | 4.2.0.17 и выше | - | - |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон установки амплитуды зондирующих импульсов, В | От 120 до 300 |
| Допускаемое отклонение установки амплитуды зондирующих импульсов, % | ± 10 |
| Диапазон установки длительности зондирующих импульсов по уровню 0,9 амплитуды сигнала, нс | 30 - 500 |
| Допускаемое отклонение установки длительности зондирующих импульсов, % | ± 10 |
| Частотные фильтры, МГц | От 0,5 до 19,8 (Широкополосный) От 1,0 до 5,0; От 2,0 до 2,25; От 4,0 до 5,0; 10; От 13 до 15 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов в диапазоне от 0,1 до 5000 мкс, мкс | ± 0,05 |
| Диапазон регулировки скорости звука, м/с | От 1000 до 15000 |
| Дискретность установки скорости звука, м/с | 1 |
| Диапазон регулировки смещения изображения, мм | От минус 10 до плюс 1000 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, % высоты экрана дефектоскопа | ± 2 |
| Диапазон регулировки усиления, дБ | от 0 до 110 |
| Дискретность регулировки усиления, дБ | 0,2; 0,6; 1; 2; 6; 10 |
| Допускаемое отклонение установки усиления, дБ в диапазоне от 1 до 10 дБ (включительно); в диапазоне от 10 до 80 дБ; | ± 1,0 ± 1,5 |
| Разрешающая способность при измерении координат дефектов и толщины, мм - для расстояний до 99,99 мм; - для расстояний от 100 до 999,99 мм; - для расстояний свыше 100 мм; | 0,01 0,1 1,0 |
| Пределы допускаемой абсолютной погрешности измерения координат дефектов по стали с наклонными ПЭП в диапазоне от 1 до 250 мм, мм | ± (0,5 + 0,02 • Х), где Х - измеренная координата дефекта, мм |
| Пределы допускаемой относительной погрешности измерения толщины изделий или глубины залегания дефектов по стали с прямыми ПЭП в диапазоне от 1 до 900 мм, % | ± 2 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 255 х 177 х 100 |
| Масса с батареями питания, кг, не более | 2,2 |
| Питание: - от Li-Ion аккумуляторного блока с напряжением, В - от сети переменного тока с напряжением, В | От 9 до 13,05 От 100 до 240 |
| Потребляемая мощность, Вт | от 5,5 до 8 |
| Условия эксплуатации: | От минус 10 до плюс 55 |
| - температура окружающего воздуха, °С | |
| - относительная влажность воздуха, % | до 95 (без конденсации) |
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока дефектоскопа способом наклеивания этикетки.
Таблица 3
| Наименование | Количество |
| Электронный блок дефектоскопа | 1 шт. |
| Ультразвуковые преобразователи типа B..S, MB..S, SEB, MSEB, WB, WB, MWB, фирмы GE Sensing & Inspection Technologies GmbH | * |
| Li-Ion аккумулятор | 1 шт. |
| Блок питания с сетевым кабелем | 1 шт. |
| Карта памяти SD, 2GB | 1 шт. |
| Футляр для переноски | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| * - Тип и количество в соответствии с заказом потребителя | |
осуществляется по документу МП 018.Д4-15 «ГСИ. Дефектоскопы ультразвуковые портативные USM 36. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2015 г. Основные средства поверки:
1 Генератор сигналов сложной формы AFG 3022 (Госреестр № 32620-06);
2 Осциллограф цифровой TDS2012В (Госреестр № 32618-06);
3 Магазин затуханий МЗ-50-2 (Госреестр 5783-76);
4 Контрольные образцы №2 и №3 из комплекта КОУ-2 (Госреестр 6612-99).
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации «Дефектоскопы ультразвуковые портативные USM 36. Руководство по эксплуатации».
Нормативные и технические документы устанавливающие требования к дефектоскопам ультразвуковым портативным USM 36
Техническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия.
| Зарегистрировано поверок | 343 |
| Поверителей | 29 |
| Актуальность данных | 22.11.2024 |
