| Номер в госреестре | 61750-15 |
| Наименование СИ | Системы видеоизмерительные портального типа |
| Обозначение типа СИ | OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage |
| Изготовитель | "Quality Vision International, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage (далее приборы) предназначены для измерений геометрических размеров, отклонений формы и расположения поверхностей элементов деталей.
Приборы серии Sprint MVP в зависимости от диапазонов измерений выпускаются 8 модификаций (табл. 2-3). Модификацию Sprint MVP 624 оснащают дополнительной измерительной шкалой и приводом по оси Y (модификация 624 с опцией MVP-24HP).
Приборы серии CNC в зависимости от диапазонов измерений выпускаются 10 модификаций (табл. 3-5).
Приборы серии Flash CNC в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 3).
Приборы серии ZIP Advance в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 5).
Приборы серии ZIP в зависимости от диапазонов измерений и разрешения измерительных шкал выпускаются 10 модификаций (табл. 5-7).
Приборы серии Vantage в зависимости от диапазонов измерений выпускаются 6 модификаций (табл. 7-8). Модификации Vantage 650 и 800 оснащают дополнительной измерительной шкалой с разрешением 0,05 мкм (модификации Vantage 650 с опцией VAN-HRS65 и Vantage 800 с опцией VAN-HRS80).
Принцип работы приборов основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока, измерения оптоэлектронным блоком необходимых параметров и последующей обработкой данных в ПО. При измерениях по оси Z предусмотрена функция автофокусировки. Опционально приборы могут быть оснащены контактными (Renishaw TP-20, TP-200), бесконтактными оптическими датчиками (лазерные датчики DRS, TTL, Telestar), дополнительными объективами.
Системы видеоизмерительные портального типа OGP могут быть с подвижным ( Sprint MVP 624/1500/1550/1552, CNC 1500/1550/1552) и неподвижным (Vantage 300/450/650, Zip 450/800/1200, Zip Advance 450, Flash CNC 200/300, CNC 500/670) порталом.
Приборы состоят гранитного основания, измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока и персонально компьютера (ПК).
Управление перемещениями по осям осуществляется при помощи ЧПУ. Измерения проводятся в ручном и автоматическом режимах. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы видеоизмерительной системы на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
а б В

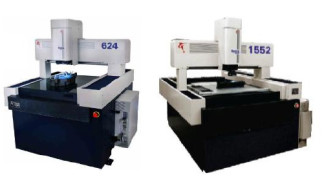

Рисунок 1 - Приборы портального типа OGP серий: а) Sprint MVP 624; б) Sprint MVP 1500,1550 и 1552; в) Zip 450 и Zip Advance 450;
а б В
Рисунок 2 - Приборы портального типа OGP серий: а) Vantage 300;
б) Vantage 450; в) Vantage 650
б
Рисунок 3 - Приборы портального типа OGP серий: а) Zip 800 и 1200; б) Flash CNC 200; в) Flash CNC 300
Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage оснащены программным обеспечением Measure-X или MeasureMind 3D или ZONE3 (в зависимости от комплектации), которое управляет подсветкой и масштабированием, функцией автофокусировки, автоматическим обнаружением границ и контуров, корректировки модели видимого объекта, измерением расстояний и углов, построения объектов (проекции, пересечения), контактными измерениями двумерных и трехмерных элементов, отображения на экране изображения с видеокамеры. Отличия ПО Measure-X, MeasureMind 3D, ZONE3 заключается в разных интерфейсах и возможностях обработки измеренных значений и выдаче отчетов. Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные программного обеспечения приборов
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| Measure-X | 5.2.21.0 | 148b2526dc81b71d74 de6704405da94d | MD5 |
| Measure Mind 3D | 1.0.1.0 | 23afa412158e0ac8ee0 5275d53a4dbcc | MD5 |
| Zone 3 | 3.1.0 | 62ae5782f80eb50438d 276ca57fc34fa | MD5 |
Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов Sprint MVP
| Sprint MVP | |||||||
| Модификация | 624 | 624* с опцией MVP-24HP | 624* | 1500 | 1500* | 1550 | 1550* |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 624 От 0 до 624 От 0 до 200 | От 0 до 624 От 0 до 624 От 0 до 300 | От 0 до 624 От 0 до 624 От 0 до 300 | От 0 до 900 От 0 до 1500 От 0 до 200 | От 0 до 900 От 0 до 2000 От 0 до 200 | От 0 до 1240 От 0 до 1500 От 0 до 200 | От 0 до 1240 От 0 до 2000 От 0 до 200 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (3,6+8L/1000) | ± (2,2+5L/1000) | ± (3,6+8L/1000) | ± (3,6+8L/1000) | ± (3,9+8L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (5,0+8L/1000) | ± (3,0+5L/1000) | ± (5,0+8L/1000) | ± (5,0+8L/1000) | ± (5,5+8L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик | ± (4,0+8L/1000) | ± (4,0+8L/1000) | ± (4,0+8L/1000) | ± (4,0+8L/1000) | ± (4,0+8L/1000) | ||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Масса, не более, кг | 930 | 930 | 1090 | 2754 | 5892 | 5460 | 8543 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 1425 1400 1655 | 1425 1400 1655 | 1425 1400 1755 | 2286 1680 1625 | 2954 1850 1625 | 2540 1905 1625 | 3300 2065 1625 |
| Sprint | MVP | Flash CNC | CNC | |||
| Модификация | 1552 | 1552* | 200 | 300 | 500 | 500* |
| Диапазон измерений, мм - По оси X | От 0 до 1500 | От 0 до 1500 | От 0 до 200 | От 0 до 300 | От 0 до 500 | От 0 до 500 |
| - По оси Y | От 0 до 1500 | От 0 до 2000 | От 0 до 200 | От 0 до 300 | От 0 до 450 | От 0 до 610 |
| - По оси Z | От 0 до 200 | От 0 до 200 | От 0 до 150 | От 0 до 250 | От 0 до 200 | От 0 до 400 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (6,1+8L/1000) | ± (1,5+6L/1000) | ± (1,3+5L/1000) | ± (1,8+5L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений | ± (8,5+8L/1000) | ± (2,0+6L/1000) | ± (1,8+5L/1000) | ± (2,5+5L/1000) | ||
| в плоскости осей XY, мкм (L в мм) | ||||||
| Пределы допускаемой абсолютной | ||||||
| погрешности линейных измерений | ||||||
| по оси Z, мкм (L в мм) | ||||||
| -Оптический датчик - Контактный датчик - Лазерный датчик TTL | ± (4,0+8L/1000) | ± (3,5+6L/1000) ± (2,5+6L/1000) ± (2,5+6L/1000) | ± (3,4+5L/1000) ± (2,4+5L/1000) ± (2,4+5L/1000) | ± (3,0+8L/1000) ± (2,0+8L/1000) ± (2,0+8L/1000) | ||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Масса, не более, кг | 6380 | 9520 | 100 | 160 | 960 | 1460 |
| Г абаритные размеры, мм, не более - длина | 2540 | 3350 | 760 | 800 | 1140 | 1370 |
| - ширина | 2159 | 2250 | 600 | 850 | 1200 | 1250 |
| - высота | 1625 | 1625 | 730 | 800 | 1530 | 1780 |
| С^ | ||||||
| Модификация | 670 | 670* | 1500 | 1500* | 1550 | 1550* |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 650 От 0 до 660 От 0 до 200 | От 0 до 650 От 0 до 660 От 0 до 400 | От 0 до 900 От 0 до 1500 От 0 до 200 | От 0 до 900 От 0 до 2000 От 0 до 200 | От 0 до 1240 От 0 до 1500 От 0 до 200 | От 0 до 1240 От 0 до 2000 От 0 до 200 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,5+5L/1000) | ± (1,5+5L/1000) | ± (3,2+8L/1000) | ± (3,6+8L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (2,0+5L/1000) | ± (2,0+5L/1000) | ± (4,5+8L/1000) | ± (5,0+8L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик TTL | ± (3.0+8L/1000) ± (2,0+8L/1000) ± (2,0+8L/1000) | ± (3,0+8L/1000) | ± (3,0+8L/1000) | |||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Масса, не более, кг | 1800 | 2100 | 2590 | 5780 | 5460 | 8560 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1830 1560 1960 | 1830 1560 2160 | 2300 1680 1630 | 2980 1770 1670 | 2540 1905 1625 | 3310 2060 1680 |
| CNC | Zip Advance | ZIP | |||||
| Модификация | 1552 | 1552* | 450 | 450* | 450 | 450* | |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 1500 От 0 до 1500 От 0 до 200 | От 0 до 1500 От 0 до 2000 От 0 до 200 | От 0 до 450 От 0 до 450 От 0 до 200 | От 0 до 450 От 0 до 610 От 0 до 200 | От 0 до 450 От 0 до 450 От 0 до 200 | От 0 до 450 От 0 до 610 От 0 до 400 | |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (5,7+8L/1000) | ± (1,3+4L/1000) | ± (1,3+4L/1000) | ||||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (8,0+8L/1000) | ± (1,8+4L/1000) | ± (1,8+4L/1000) | ||||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (3,0+8L/1000) | ± (2,0+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) | ± (2,0+5L/1000) ± (1,3+5L/1000) ± (1,3+5L/1000) ± (1,8+5L/1000) | ||||
| Разрешение измерительных шкал, мкм | 0,5 | 0,05 | 0,1 | ||||
| Масса, не более, кг | 6380 | 9540 | 1070 | 1312 | 1039 | 1368 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 2540 2200 1670 | 3350 2290 1680 | 1650 1085 1975 | 1850 1085 2100 | 1650 1085 1975 | 1850 1085 2100 | |
| ZIP | |||||||
| Модификация | 635 | 635* | 800 | 800* | 800 | 800* | |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 635 От 0 до 635 От 0 до 200 | От 0 до 635 От 0 до 850 От 0 до 200 | От 0 до 800 От 0 до 820 От 0 до 200 | От 0 до 800 От 0 до 820 От 0 до 300 | От 0 до 800 От 0 до 820 От 0 до 200 | От 0 до 800 От 0 до 820 От 0 до 300 | |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,8+5L/1000) | ± (1,5+5L/1000) | ± (1,1 +6L/1000) | ||||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (2,5+5L/1000) | ± (2,0+5L/1000) | ± (1,5+6L/1000) | ||||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (2,0+5L/1000) ± (1,3+5L/1000) ± (1,3+5L/1000) ± (1,8+5L/1000) | ± (2,0+5L/1000) ± (1,3+5L/1000) ± (1,3+5L/1000) ± (1,8+5L/1000) | ± (2,0+5L/1000) ± (1,3+5L/1000) ± (1,3+5L/1000) ± (1,8+5L/1000) | ||||
| Разрешение измерительных шкал, мкм | 0,5 | 0,1 | 0,05 | ||||
| Масса, не более, кг | 1310 | 1600 | 2665 | 2860 | 2667 | 2860 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1500 1315 1572 | 1750 1320 1580 | 2150 1470 2040 | 2150 1470 2190 | 2150 1470 2040 | 2150 1470 2190 | |
| Таблица 7 - Метрологические и технические характеристики приборов ZI | 3 и Vantage | |||||
| ZIP | Vantage | |||||
| Модификация | 1200 | 1200* | 300 | 450 | 450* | |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 900 От 0 до 1200 От 0 до 200 | От 0 до 900 От 0 до 1200 От 0 до 300 | От 0 до 300 От 0 до 300 От 0 до 250 | От 0 до 450 От 0 до 450 От 0 до 250 | От 0 до 450 От 0 до 610 От 0 до 400 | |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,8+5L/1000) | ± (1,1+5L/1000) | ± (1,1+5L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (2,5+5L/1000) | ± (1,5+5L/1000) | ± (1,5+5L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (3,0+5L/1000) ± (2,0+5L/1000) ± (2,0+5L/1000) ± (2,0+5L/1000) | ± (2,5+5L/1000) ± (2,0+5L/1000) ± (2,0+5L/1000) | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | |||
| Разрешение измерительных шкал, мкм | 0,1 | 0,1 | 0,1 | 0,1 | ||
| Масса, не более, кг | 6350 | 6490 | 159 | 1377 | 1880 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 3260 1700 1750 | 3260 1700 1900 | 870 850 1025 | 1650 1085 1900 | 1830 1085 2285 | |
| Vantage | ||||||
| Модификация | 650 | 650 с опцией VAN-HRS65 | 800 | 800* | 800* с опцией VAN-HRS80 | |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 610 От 0 до 660 От 0 до 400 | От 0 до 610 От 0 до 660 От 0 до 400 | От 0 до 790 От 0 до 815 От 0 до 250 | От 0 до 790 От 0 до 815 От 0 до 300 | От 0 до 790 От 0 до 815 От 0 до 250 | От 0 до 790 От 0 до 815 От 0 до 300 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,1 +4L/1000) | ± (0,8+5L/1000) | ± (1,5+5L/1000) | ± (1,3+6L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (1,5+4L/1000) | ± (1,0+5L/1000) | ± (2,0+5L/1000) | ± (1,8+6L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | |||
| Разрешение измерительных шкал, мкм | 0,1 | 0,05 | 0,1 | 0,05 | ||
| Масса, не более, кг | 4730 | 4740 | 2574 | 2734 | 2584 | 2744 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 2500 1370 2430 | 2500 1370 2430 | 2150 1463 2050 | 2150 1463 2271 | 2150 1463 2050 | 2150 1463 2271 |
| Диапазон рабочих температур | от 15 до 30 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Источник питания | 100-240 В ± 10 % 50/60 Гц |
| Потребляемая мощность | 1500В-А |
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины системы методом наклейки.
Таблица 10 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Система видеоизмерительная портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 61750-15 «Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в феврале 2015 г.
Основные средства поверки: меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011, меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Метод измерений изложен в документах «Системы видеоизмерительные портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным портального типа OGP серий Sprint MVP, CNC, Flash CNC, ZIP Advance, ZIP и Vantage.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы - изготовителя.
