Системы измерения пятна износа цифровые, 61751-15

Назначение

Системы измерения пятна износа цифровые (далее - системы) предназначены для измерений линейных размеров и оценки пятен или поверхностей износа.

Описание

Принцип работы системы заключается в обработке изображения исследуемой поверхности, полученное с помощью микроскопа с CCD-камерой. Далее цифровое изображение поступает на персональный компьютер с программным обеспечением, которое позволяет оценить износ исследуемой поверхности как количественно (измерение диаметра, среднего диаметра, большой и малой осей следов износа), так и качественно (отпечатка износа на предмет выявления различий: сильно изношенная поверхность, гладко отполированная поверхность и др.).

Система конструктивно состоит из микроскопа, закрепленного на штативе, CCD-камеры, оптико-волоконного источника света, кабеля питания, углового адаптера для установки чаши с объектами износа, программного обеспечения Pax-It для работы с системой, зажимных приспособлений, персонального компьютера.

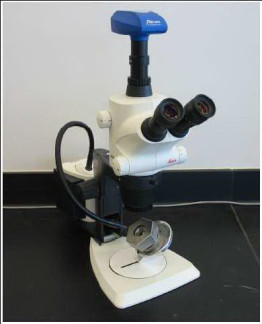

Внешний вид системы представлен на рисунке 1.

Программное обеспечение

Системы поддерживают возможность работы с автономным программным обеспечением (далее ПО) Pax-It. ПО устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows.

ПО предназначено для:

—    сбора и обработки данных;

—    визуализации результатов контроля;

—    создания баз данных контроля.

ПО соответствует «среднему» уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1

При нормировании метрологических характеристик было учтено влияние ПО.

Технические характеристики

1    Диапазон измерений линейных размеров, мкм    50-5000.

2    Пределы допускаемой относительной погрешности измерений

линейных размеров в поддиапазоне измерений от 50 до 1000 мкм , %    ±1.

3    Пределы допускаемой абсолютной погрешности измерений

линейных размеров в поддиапазоне измерений свыше 1000 до 3000 мкм, мкм    ±10.

4    Пределы допускаемой абсолютной погрешности измерений

линейных размеров в поддиапазоне измерений свыше 3000 до 5000 мкм, мкм    ±20.

5    Увеличение, крат    40.

6    Габаритные размеры, мм, не более    300х120х280.

7    Масса, кг, не более    36.

8    Параметры электропитания

Питание системы осуществляется от однофазной сети переменного тока с напряжением 220 +32 В и частотой (50±1) Гц с глухо-заземленной нейтралью.

Мощность, потребляемая системой, составляет не более 1,7 кВт.

9    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С    от 10 до 30;

-    относительная влажность, %, не более    60 при 30 0С;

-    диапазон атмосферного давления, кПа    от 86,6 до 106,7.

10    Показатели надежности

Средняя наработка на отказ системы с учетом проведения технического обслуживания составляет не менее 10000 ч.

Срок службы системы составляет не менее 10 лет.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель системы.

Комплектность

Комплектность системы приведена в таблице 2.

Таблица 2

* Включаются в комплект поставки дополнительно, по желанию заказчика.

Поверка

осуществляется по документу МП 2512-0001-2015 «Системы измерения пятна износа цифровые. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2015 г.

В перечень основного поверочного оборудования входят: меры длины штриховые 3-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

«Системы измерения пятна износа цифровые. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам измерения пятна износа цифровым

Техническая документация компании «Falex Corporation», США.
