| Номер в госреестре | 61759-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | P80SB |
| Изготовитель | "RS ISOLSEC, S.L.", Франция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CT15 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных преобразователей. Трансформаторы предназначены для внутренней установки.
Трансформаторы являются однофазными, индуктивными, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и является корпусом трансформатора.
Трансформаторы имеют одну вторичную обмотку. Выводы вторичной обмотки помещены в нижней части трансформатора.

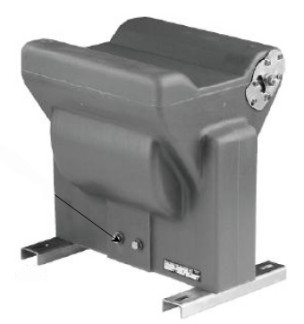

Общий вид трансформаторов представлен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Класс напряжения, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10,5/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 |
| Класс точности вторичной обмотки | 1 |
| Номинальная мощность основной вторичной обмотки, В • А | 25 |
| Номинальная частота, Гц | 50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Срок службы до списания, лет, не менее | 20 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 350x260x349 |
| Масса, кг, не более | 45 |
Знак утверждения типа наносится на табличку трансформатора методом трафаретной печати и типографским способом на титульный лист паспорта.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор напряжения CT15 Зав.№№ 13/358748/1- 13/358748/3; 13/358748/23 - 13/358748/25; 13/358749/1 - 13/358749/6; 13/358749/45 - 13/358749/50; 13/358753/1 - 13/358753/6; 13/358753/45 - 13/358753/50 | 30 шт. |
| Паспорт | 30 экз. |
осуществляется в соответствии с документом ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения лабораторный измерительный НЛЛ-15-1 (Госреестр № 5811-00), класс точности 0,05; измеритель многофункциональный характеристик переменного тока «Ресурс-иБ2-ПТ» (Госреестр № 29470-05), в режиме поверки трансформаторов напряжения класс точности 0,05; магазин нагрузок МР3025 (Г осреестр № 22808-07), погрешность ± 4 %.
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения CT15
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы-изготовителя.
