| Номер в госреестре | 61766-15 |
| Наименование СИ | Датчики уровня ультразвуковые |
| Обозначение типа СИ | ДТУ-2-06-X |
| Изготовитель | Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня ультразвуковые ДТУ-2-06-Х предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л ,З, А измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.
Датчики уровня ультразвуковые ДТУ-2-06-Х (далее - ДТУ-2-06-Х) состоят из ультразвукового излучателя, измерительной трубы, трубки с датчиками температуры и электронного блока.
Принцип действия ДТУ-2-06-Х основан на свойстве отражения ультразвукового сигнала от границы двух сред и зависимости скорости распространения ультразвукового сигнала в дизельном топливе от его плотности.
ДТУ-2-06-Х закрепляется на крышке топливного бака тепловоза с помощью фланца. На верхней стороне фланца (над крышкой топливного бака тепловоза) смонтирован электронный блок ДТУ-2-06-Х. На нижней стороне фланца закреплён один из концов измерительной трубы. Внутри измерительной трубы у второго её конца смонтирован ультразвуковой излучатель. На нижней стороне фланца закреплена также трубка, внутри которой установлен модуль с цифровыми датчиками температуры.
По команде, вырабатываемой в электронном блоке, излучатель посылает в измерительную трубу с дизельным топливом ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до уступа внутри измерительной трубы и до верхней границы дизельного топлива, затем по полученным результатам рассчитываются значения уровня и плотности дизельного топлива. В процессе вычислений выполняется корректировка результатов измерений с учетом значения температуры дизельного топлива.
ДТУ-2-06-Х выпускаются в исполнениях различающихся верхним пределом измерения уровня топлива
В обозначении Х - соответствует варианту исполнения определяющему верхний предел измерений уровня топлива.
Пример обозначения: ДТУ-2-06-1000 (где 1000 - соответствует исполнению с верхним пределом измерения уровня топлива - 1000 мм).
ДТУ-2-06-Х соответствуют требованиям:
- ГОСТ Р МЭК 60079-0-2011,
- ГОСТ Р МЭК 60079-11-2010
в части требований к оборудованию, предназначенному для работы во взрывоопасных средах, с видом взрывозащиты «искробезопасная цепь «i» и имеют Ex-маркировку "0 Ex ia IIA T6 X".

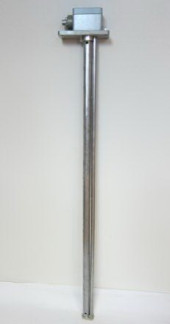

Фотография общего вида и схема пломбировки от несанкционированного доступа представлены на рисунке 1 и рисунке 2 соответственно.
Средством ограничения доступа к внутренним частям изделия является винт, расположенный на крышке электронного блока ДТУ-2-06-Х, который пломбируется мастичной пломбой.
Япп&рвИвяь м 0Cr W023-80
■О
о
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и наклеек
Таблица 1
| Наименование характеристики | Значение |
| Пределы измерений уровня дизельного топлива, мм: - нижний - верхний | 3 От 525 до 11001) |
| Диапазон измерений плотности дизельного топлива при температуре 20 °С, кг/м | От 800 до 880 |
| Диапазон измерений температуры дизельного топлива, °С | от минус 40 до плюс 50 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня дизельного топлива, в диапазоне температур топлива от плюс 5 до плюс 40 °С, мм | ±2 |
| Пределы допускаемой основной абсолютной погрешности измерений плотности в диапазоне температур дизельного топлива от плюс 5 до плюс 40 °С, кг/м | ±4,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С | ±1 |
| Пределы допускаемой дополнительной погрешности измерений уровня топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С), на каждые 10 °С, мм | ±3,5 |
| Пределы допускаемой дополнительной погрешности измерений плотности топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С) на каждые 10 °С, мм | ±3,5 |
| Напряжение питания постоянного тока, В | 9+4 -2,5 |
| Потребляемая мощность, Вт, не более, | 2 |
| Г абаритные размеры, мм, не более | (X1)+178)x85x145 |
| Масса, кг, не более | 2,2 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от плюс 5 до плюс 40°С От 30 до 80 % От 84 до 106,7 кПа |
| Рабочие условия применения: - устойчивость к механическим воздействиям - устойчивость к климатическим воздействиям | ОСТ 32.146-2000, класс ММ1 ОСТ 32.146-2000, класс К4.1, исполнение УХЛ |
| Защита от проникновения воды и посторонних предметов | ГОСТ 14254-80, степень IP54 |
| Наименование характеристики | Значение |
| Климатические воздействия при транспортировании | ГОСТ 15150-69, условия "ОЖ4" |
| Механические воздействия при транспортировании | ГОСТ 23216-78, условия "С" |
| 1) - в зависимости от заказа | |
наносится на боковую поверхность корпуса датчиков уровня ультразвуковых ДТУ-2-06-Х и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплект поставки должен соответствовать таблице 2
Таблица 2
| Наименование | Обозначение |
| Датчик уровня ультразвуковой ДТУ-2-06-Х | ДЛИЖ.411618.0062-06 |
| Датчик уровня ультразвуковой ДТУ-2-06-Х. Паспорт | ДЛИЖ.411618.0062-06 ПС |
| Диск CD-ROM с данными 1): руководство по эксплуатации методика поверки программное обеспечение "DTU-2 Test" | ДЛИЖ.411618.0062-06 РЭ ДЛИЖ.411618.0062-06 МП |
| Упаковка | — |
| ^Поставляется по отдельному заказу. | |
осуществляется в соответствии с документом ДЛИЖ.411618.0062-06 МП «ГСИ. Датчик уровня ультразвуковой ДТУ-2-06-Х. Методика поверки», утверждённым ФГУП «ВНИИМС» 30.06.2015 г.
Основные средства поверки перечислены в таблице 3.
Таблица 3
| Наименование, обозначение | Тип | Требуемые характеристики |
| 1 Линейка измерительная ГОСТ 427-75 | Линейка-1500 | Диапазон от 0 до 1500 мм; Цена деления 1 мм, погрешность ±0,2 мм. |
| 2 Термометр цифровой малогабаритный в комплекте с первичным преобразователем ТТЦ14-180-1 (Госреестр № 32156-06) | ТЦМ 9410 | Диапазон измерений температуры от минус 40 до плюс 50 °С; погрешность ±0,1 °С |
| 3 Ареометры для нефти ГОСТ 18481-81 | АН | Диапазон измерений плотности от 780 до 3 3 880 кг/м ; погрешность 0,5 кг/м |
приведены в руководстве по эксплуатации ДЛИЖ.411618.0062-06 РЭ.
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к датчикам уровня ультразвуковым ДТУ-2-06-Х
1. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
2. ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
3. ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i" ».
4. ДЛИЖ.411618.0062 ТУ «Датчики уровня ультразвуковые ДТУ-2. Технические условия».
