Шунты токовые PCS-71000, 61767-15

Назначение

Шунты токовые PCS-71000 (далее по тексту - «шунты») предназначены для расширения пределов измерения тока электроизмерительными приборами, измерения постоянного и переменного тока с повышенной точностью.

Описание

Шунты содержат пять не связанных друг с другом шунтов, выполненных в виде высокостабильных безреактивных мер малого сопротивления, программно коммутируемых с измерительной цепью. Текущее значение тока на шунте можно измерить с помощью встроенного цифрового амперметра, имеющего 6,5 разряда. Встроенный амперметр имеет верхний предел по току 300 А, который разбит на 5 поддиапазонов: 300 А, 30 А, 3 А, 300 мА, 30 мА.

Шунты имеют 3 входных измерительных разъема (клеммы) для различных диапазонов измеряемого тока. Диапазоны 30 мА, 300 мА или 3 А имеют один входной разъем, на который программно коммутируются меры сопротивлений. Выбор предела по току прибор может осуществлять автоматически, переключая при этом требуемое сопротивление, если ток будет превышать допустимое значение. Высокоамперный выход выведен на заднюю панель.

Для более точного измерения тока у шунтов имеются клеммы токового монитора поверяемого шунта, к которым подключается высокоточный внешний вольтметр. Клеммы непосредственно связаны с внутренней мерой сопротивления, соответствующей выбранному диапазону измеряемого тока.

Помимо встроенного амперметра шунты имеют встроенный вольтметр. Для вольтметра предусмотрены отдельные входы, рассчитанные на напряжение 600 В для сигнала переменной частоты и до 1000 В постоянного напряжения. Индикаторы тока и напряжения имеют 6 1/2 разряда и могут использоваться для проведения комплексного тестирования параметров источников питания.

Конструкция шунтов имеет компактное переносное исполнение. Предусмотрена опция для монтажа в 19” стойку.

На лицевой панели шунтов расположены:

•    клавиша включения/выключения питания;

•    входные клеммы для пределов по току 30 А и 3 А;

•    выходные клеммы «токового монитора»;

•    входные клеммы для измерения напряжения;

•    функциональные кнопки: кнопка перехода в локальный режим, курсорные кнопки; кнопки выбора типа измеряемого входного тока и напряжения (постоянный/переменный); кнопки переключения диапазонов измерения; кнопки, предназначенные для установки параметров;

•    индикаторы измеряемого тока и напряжения;

На задней панели нагрузок расположены:

•    разъем для подключения кабеля питания;

•    измерительные клеммы для диапазона тока 300 А;

•    интерфейсы дистанционного управления;

•    интерфейсы дистанционного управления;

•    вентилятор охлаждения

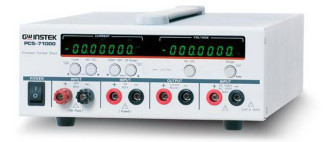

Рисунок 1 - Внешний вид шунтов

Программное обеспечение

Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.

Уровень защиты от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

приведены в таблице 2 Таблица 2

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.

Комплектность

Комплектность средства измерений соответствует таблице 3.

Таблица 3

Поверка

осуществляется в соответствии по документу МП-088/551-2015 «ГСИ. Шунты токовые PCS-71000. Методика поверки», утвержденному ФБУ «Ростест-Москва» в июне 2015 г.

Рекомендуемые средства поверки и их основные метрологические характеристики указаны ниже.

Калибратор многофункциональный 5720А с усилителем 5725А, № госреестра 52495-13, основные метрологические характеристики:

-    диапазон воспроизведения напряжения постоянного тока U==(0-1100) В, абсолютная погрешность Ди±=(7,5 10-6 Uk +0,4 мкВ) — (6,5 10-6 Uk+400 мкВ);

-    диапазон воспроизведения напряжения переменного тока U~=(0-220) В в диапазоне f от 10 Гц до 300 кГц, погрешность Ди~=±(240^10-6 Uk+ 4 мкВ) — (900 10-6 Uk +16 мВ), U~=(220-1100) В f =40 Гц, абсолютная погрешность Ди~=±(9010-6 Uk+4 мВ), U~=(220-750) В в диапазоне f от 30 кГц до 100 кГц, абсолютная погрешность Д^+^Ш-6 Uk+11 мВ) — (2300 10-6 Uk + 45 мВ);

-    диапазон воспроизведения силы постоянного/ переменного тока 1=(0-1000)А (с усилителем 52120A), абсолютная погрешность Д1 =±(35 10- Ik+7 нА) — (360• 10-6 Ik+480 мкА).

Шунты переменного тока А40В, № госреестра 51518-12, основные метрологические характеристики:

-    диапазон измерений сила тока от 0,001 до 100 А, пределы допускаемых значений относительной погрешности 20 • 10-4 - 90 • 10-4.

Мультиметры цифровые прецизионные Fluke 8508A, № госреестра 25984-08, основные метрологические характеристики:

-    используемый диапазон измерения напряжения 20-200 мВ, относительная погрешность по напряжению постоянного тока (0,6-1)10 %, относительная погрешность по напряжению переменного тока частотой 50-400 Гц (0,012-0,021) %.

Сведения о методах измерений

Методы измерений приведены в документе «Шунты токовые PCS-71000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к шунтам токовым PCS-71000

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

3.    Техническая документация фирмы изготовителя.
