| Номер в госреестре | 61768-15 |
| Наименование СИ | Комплексы средств поверки цифровых электронных трансформаторов тока и напряжения |
| Обозначение типа СИ | КЭТ-61850 |
| Изготовитель | ООО "НПП Марс-Энерго", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850 (далее - КЭТ-61850) предназначены для калибровки и поверки электронных трансформаторов напряжения (ЭлТН) с номинальным первичным напряжением до 330/V3 кВ, выпускаемых по ГОСТ Р МЭК 60044-7-2010, и электронных трансформаторов тока (ЭлТТ) с номинальным первичным током до 5 кА, выпускаемых по ГОСТ Р МЭК 60044-8-2010, выходные сигналы которых представлены цифровым потоком в соответствии с МИ 3476-2015 "Технические требования по реализации цифрового интерфейса для измерительных преобразователей с использованием МЭК 61850-9-2 LE".
Принцип действия КЭТ-61850 состоит в сравнении выходного сигнала поверяемого ЭлТН или ЭлТТ, представленного цифровым потоком в формате стандарта МЭК 61850-9-2LE, с аналоговым выходным сигналом соответствующего эталонного измерительного преобразователя (ИП).
В результате сравнения определяются:
- погрешность напряжения (5и) и угловая погрешность (Афи) поверяемого ЭлТН;
- токовая погрешность (5I) и угловая погрешность (Аф^) поверяемого ЭлТТ;
- полные погрешности ЭлТН (5ш) и ЭлТТ (5ш).

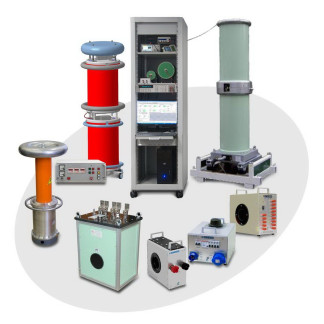

В состав КЭТ-61850 входят следующие основные компоненты:
• установка поверочная векторная компарирующая УПВК-МЭ 61850;
• эталонные ИП напряжения и тока;
• регулируемые источники напряжения и тока.
Условное обозначение Комплексов средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850 при их заказе и в документации другой продукции, в которой они могут быть применены:
КЭТ-61850-Х
где:
Х - обозначение модификации КЭТ-61850 по типу поверяемых электронных трансформаторов:
• Н - для поверки ЭлТН;
• Т - для поверки ЭлТТ;
• НТ - для поверки ЭлТН и ЭлТТ.
В качестве эталонных ИП напряжения могут быть использованы измерительные трансформаторы напряжения и (или) преобразователи напряжения высоковольтные типа ПВЕ.
В качестве эталонных ИП тока могут быть использованы измерительные трансформаторы тока.
В КЭТ-61850 используется программное обеспечение (ПО) входящей в его состав установки поверочной векторной компарирующей У ПВК-МЭ 61850.
В качестве ПО в УПВК-МЭ 61850 применяется ПО "EnergoEtalon™".
Программный код, выполняющий метрологически значимые операции и вычисления, а так же контролирующий значения поправочных множителей и поправок, которые учитываются при вычислении результатов измерений и определяются при регулировке или поверке, выделен в отдельные обособленные библиотеки "MeasureProcessorLib" "SignalSourceLib". Функции данных библиотек остаются неизменными при любых изменениях программы, не связанных с вычислениями и расчетами.
Для проверки подлинности и неизменности данных библиотек в программе предусмотрена функция расчета контрольной суммы по полиномиальному алгоритму CRC32. При обнаружении ошибки контрольной суммы на дисплей выводятся соответствующие сообщения. Эта контрольная сумма должна совпадать с контрольной суммой, полученной другими программами для расчета контрольных сумм. Идентификационные данные ПО и значения контрольных сумм, приведены в таблице 1.
ПО, а также массивы поправочных множителей и поправок защищены от изменений или удаления паролем. Приборы имеют защиту от подбора пароля.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | "EnergoEtalon™" |
| Номер версии (идентификационный номер) ПО | 1.х.х 1 |
| Номер версии (идентификационный номер) метрологически значимой части ПО ("MeasureProcessorLib") | 1.0.0 |
| Цифровой идентификатор метрологически значимой части ПО ("MeasureProcessorLib") | 0xB9D73E72 (CRC32) |
| Номер версии (идентификационный номер) метрологически значимой части ПО ("SignalSourceLib ") | 1.0.0 |
| Цифровой идентификатор метрологически значимой части ПО ("SignalSourceLib ") | 0xE2A6B640 (CRC32) |
| 1) -специальными символами х.х заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть. | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Диапазоны напряжения, при которых производится поверка ЭлТН, соответствуют диапазонам измерения входящих в состав КЭТ-61850 эталонных ИП напряжения. Максимальный диапазон напряжения - от 0,4 до 230 кВ.
Диапазоны тока, при которых производится поверка ЭлТТ, соответствуют диапазонам измерения входящих в состав КЭТ-61850 эталонных ИП тока. Максимальный диапазон тока - от
0,05 до 6000 А.
Определение погрешностей ЭлТН и ЭлТТ производится при частоте переменного тока (50 ±0,2) Гц.
Погрешности поверяемых ЭлТН и ЭлТТ по модулю 5и и Si, и их угловые погрешности Дфи, и Дф1 определяются в диапазонах ±50 % и ±180 градусов, соответственно. Полные погрешности поверяемых ЭлТН и ЭлТТ 5Пи и 5ш определяются в диапазоне ±50 %.
Пределы допускаемых абсолютных погрешностей определения 5и, 5I, Афи, и Аф1, называемые далее пределами допускаемых погрешностей КЭТ-61850 при поверке ЭлТН (Аби и ААфи) и при поверке ЭлТТ (Аб1 и ААф1), оцениваются как композиции пределов допускаемых погрешностей используемых эталонных ИП напряжения и тока и пределов допускаемой погрешности установки УПВК-МЭ 61850 для соответствующих значений напряжения или тока по формулам:
Лs U = ±М x^jSuИП + SиупВК , % (1)
где 5и ИП - пределы допускаемой погрешности напряжения эталонного ИП напряжения, %;
5и УПВК - пределы допускаемой погрешности измерения напряжения УПВК-МЭ 61850, %.
Ds , = ±1,1х>/s IИП + SIУПВК , % (2)
где 5I ип - пределы допускаемой токовой погрешности эталонного ИП тока в установленном диапазоне значений тока, %;
5IУПВК - пределы допускаемой погрешности измерения силы тока УПВК-МЭ 61850, %.
АДфи = ±U Хл/Л^2ИП + ФУПВК , мин. (3)
где Афи ИП - пределы допускаемой угловой погрешности эталонного ИП напряжения, мин.;
Афи УПВК - пределы допускаемой угловой погрешности УПВК-МЭ 61850, мин.
ЛЛф/ = ±М хл/ЛФIИП +ЛФ 21УПВК , мин. (4)
где Аф1 ИП - пределы допускаемой угловой погрешности эталонного ИП тока в установленном диапазоне значений тока, мин.;
Аф1 УПВК - пределы допускаемой угловой погрешности УПВК-МЭ 61850, мин.
Пределы допускаемых абсолютных погрешностей определения 5Пи и 5щ называемые далее пределами допускаемых погрешностей КЭТ-61850 при поверке ЭлТН (АзПи) и при поверке ЭлТТ (Абш), оцениваются как композиции пределов допускаемых погрешностей КЭТ-61850 А$и и ААфи по формулам:
Л, „и = ±1.1 *^Л» + (0,029 хЛЛфи )2 , % (5)
Лs п, = ±1,1 + (0,029 хЛл„ )2 , % (6)
При комплектации эталонными многопредельными трансформаторами тока (эталонными ИП тока) классов точности 0,01 и 0,05 (базовая комплектация) пределы допускаемых погрешностей КЭТ-61850 при поверке ЭлТТ представлены в таблице 2.
При комплектации эталонными ИП напряжения классов точности 0,01 и 0,05 (базовая комплектация) пределы допускаемых погрешностей КЭТ-61850 при поверке ЭлТН представлены в таблице 3.
Источник тока, входящий в состав КЭТ-61850, обеспечивает формирование сигнала тока в диапазоне от 0,05 А до 6 кА.
Источник напряжения, входящий в состав КЭТ-61850, обеспечивает формирование сигнала напряжения в диапазоне от 0,4 до 230 кВ.
Таблица 2
| Класс точности эталонного ИП тока | Пределы допускаемых погрешностей | ||
| Аб1, % | Ааф1, мин. | АбП1, % | |
| 0,01 | 0,016 | 1,16 | 0,04 |
| 0,05 | 0,056 | 3,32 | 0,12 |
| Класс точности эталонного ИП напряжения | Пределы допускаемых погрешностей | ||
| Asu, % | Ддфи, мин. | Дбпи, % | |
| 0,01 | 0,016 | 1,16 | 0,04 |
| 0,05 | 0,056 | 3,32 | 0,12 |
Таблица 4 - Общие технические характеристики КЭТ-61850
| Характеристика | Значение |
| Потребляемая мощность от сети питания, В-А, не более | 18000 |
| Среднее время наработки на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Время установления рабочего режима, мин. | 30 |
| Максимальная продолжительность непрерывной работы, часов | 16 |
Таблица 5 - Нормальные и рабочие условия применения приборов
| Влияющая величина | Значение (область значений) | |
| нормальное | рабочее | |
| Температура окружающего воздуха, °С | 23 ±2 | 23 ±5 |
| Относительная влажность воздуха, % | от 30 до 80 | до 80 при 20 °С |
| Атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 |
| Частота питающей сети, Гц | 50 ±0,2 | 50 ±0,2 |
| Фазное напряжение питающей сети, В | 220 ±22 | 220 ±22 |
| Коэффициент искажения синусоидальности кривой напряжения питания, % | до 5 | до 5 |
наносится на титульных листах эксплуатационной документации типографским способом и на шильдике, закрепленном на стойке приборной.
Таблица 6 - Комплект поставки КЭТ-61850
| Наименование | Количество |
| Установка поверочная векторная компарирующая УПВК-МЭ 61850 1) | 1 шт. |
| Комплект эталонных ИП напряжения 2) | 1 шт. |
| Комплект эталонных ИП тока 2) | 1 шт. |
| Источник высокого напряжения регулируемый 2) | 1 шт. |
| Источник тока регулируемый 2) | 1 шт. |
| Программное обеспечение "EnergoEtalon™" | 1 шт. |
| Руководство по эксплуатации МС2.706.500 РЭ3) | 1 экз. |
| Формуляр МС2.706.500 ФО | 1 экз. |
| Методика поверки | 1 экз. |
| Комплект упаковки | 1 шт. |
| 1) Состав УПВК определяется при заказе; 2) Номенклатура эталонных ИП и источников напряжения и тока определяется при заказе. 3)Ремонтная (поверочная) документация поставляется по требованию организаций, производящих ремонт (поверку). | |
осуществляется по документу МП 2203-0288-2015 «Комплексы средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2015 г.
Основным средством поверки является Установка поверочная векторная компарирующая "УПВК-МЭ 61850".
изложены в руководстве по эксплуатации МС2.706.500 РЭ.
Нормативные и технические документы, устанавливающие требования к Комплексам средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ТУ 4381-059-49976497-2015 «Комплексы средств поверки цифровых электронных трансформаторов тока и напряжения КЭТ-61850. Технические условия»
