| Номер в госреестре | 61771-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | PB |
| Изготовитель | "RS ISOLSEC, S.L.", Франция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока PB (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

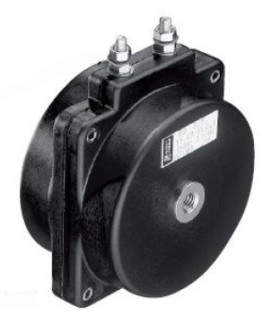

Трансформаторы по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой для измерений и учета.
Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной крышкой, что исключает несанкционированный доступ к трансформатору в процессе эксплуатации.
Корпус трансформаторов изготовлен из невоспламеняющейся пластмассы. Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,75 |
| Наибольшее рабочее напряжение, кВ | 4 |
| Номинальная частота напряжения сети, Гц | 50 |
| Номинальный первичный ток, А | 5 |
| Номинальный вторичный ток, А | 1 |
| Класс точности вторичной обмотки для измерений и учета | 1 |
| Номинальная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8 В-А | 5 |
| Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, не более | 30 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 в диапазоне рабочих температур от минус 25 до 40° С |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Срок службы до списания, лет, не менее | 20 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 120x66x142 |
| Масса, кг, не более | 2 |
наносится на табличку трансформатора методом трафаретной печати и типографским способом на титульный лист паспорта.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор тока PB Зав.№№ 13/358748/20-13/358748/22; 13/358749/39-13/358749/44; 13/358753/39-13/358753/44 | 15 шт. |
| Паспорт | 15 экз. |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Таблица 3 - Основные средства поверки
| Наименование | Г осреестр № |
| Регулируемый источник тока РИТ-5000 | - |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Нормативные документы, устанавливающие требования к трансформаторам тока PB
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
