| Номер в госреестре | 61775-15 |
| Наименование СИ | Системы лазерные центровки валов |
| Обозначение типа СИ | Fixturlaser мод. EVO |
| Изготовитель | "ACOEM AB", Швеция |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные центровки валов серии Fixturlaser модели EVO (далее системы) предназначены для измерений перемещения контролируемого объекта относительно заданной плоскости или линии при регулировке и центровке оборудования с целью уменьшения вибрации связанных роторных агрегатов.
Системы используют принцип измерения, основанный на фиксации отклонения лазерного луча при помощи позиционно-чувствительного фотодетектора. Отклонения лазерного луча вызываются несоосностью осей вращения сопрягаемых валов, смещением центров крепёжных отверстий, отклонениями от прямолинейности, плоскостности, перпендикулярности и параллельности.
Системы предназначены для измерения несоосности валов и точной центровки цепочки роторных агрегатов.
Конструктивно системы выполнены в виде двух измерительных блоков, закрепляемых на сопрягаемых узлах оборудования, подлежащего центровке или выравниванию и выносного беспроводного дисплейного блока. Данные измерений от измерительного блока передаются на дисплейный блок с программным обеспечением, на экране которого отображаются результаты измерений и рекомендации по регулировке оборудования. Дисплейный блок имеет интерфейс для подключения к компьютеру.
Определение несоосности осей вращения сопрягаемых валов производится считыванием отклонений лазерного луча при одновременном проворачивании валов с установленными на них измерительными блоками. Определение несоосности центров отверстий, а также центров проточных частей турбин и экструдеров осуществляется путем изменения положения приемника внутри контролируемого объекта и считывания отклонения лазерного луча по двум осям. Определение отклонений от плоскостности и прямолинейности осуществляется путем установки приемника излучения в нескольких точках контролируемого объекта и измерений в этих точках отклонений относительно лазерного луча, задающего реперную плоскость или линию.

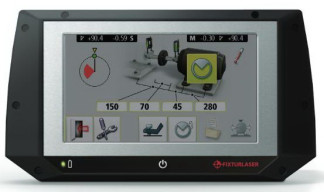

Внешний вид основных блоков системы лазерной центровки валов серии Fixturlaser модели EVO представлен на рисунках 1, 2.
Рисунок 2 - Блок измерительный систем лазерной центровки валов серии Fixturlaser модели EVO
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от измерительных каналов на дисплейный блок с целью визуализации, сбора, обработки, и архивации. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TD101129 |
| Номер версии (идентификационный номер) ПО | 101129 (не ниже) |
| Цифровой идентификатор ПО | E0603E4F88D79866E58268AE19A1AB15 |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений перемещения с блоками M3, S3, мм | ±12 |
| Расширенная неопределённость измерений перемещения в диапазоне рабочих температур, мм | 1 % |
| Тип источника излучения | Лазер полупроводниковый |
| Длина волны источника излучения, нм | 650 |
| Мощность источника излучения, мВт, не более | 1 |
| Класс безопасности лазерного излучения по ГОСТ Р 50723-94 | 2 |
| Условия эксплуатации: Диапазон рабочих температур , 0С: | от минус 10 до + 50 |
| Габаритные размеры (не более), мм: - измерительные блоки | 92 х 77 х33 |
| -дисплейный блок | 103 х 181 х29 |
| Масса (не более), кг: - измерительный блок | 0,192 |
| -дисплейный блок | 0,4 |
| Напряжение встроенного аккумулятора, В | 12 |
| Время непрерывной работы, час. | 8 |
| Время зарядки аккумулятора, час. | 8 |
наносится на корпус дисплейного блока методом наклейки и на титульный лист Руководство по эксплуатации типографским способом.
Блок дисплейный Блок измерительный М3 Блок измерительный S3
1 шт.
1 шт.
1 шт.
1 компл. 1 экз.
1 экз.
Комплект вспомогательных и крепёжных приспособлений Руководство по эксплуатации Методика поверки
осуществляется по документу МП 61775-15 «Системы лазерные центровки валов серии Fixturlaser модели EVO фирмы «ACOEM АВ», Швеция. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.05.2015 г.
Основные средства поверки: микрометрическая цифровая головка Mitutoyo 164-163 (г/р № 33793-07).
Руководство по эксплуатации «Системы лазерные центровки валов серии Fixturlaser модели EVO, разделы «Центровка валов горизонтальных машин», «Центровка валов вертикальных машин», «Центровка валов с карданным соединением», «Контроль динамических смещений», «Центровка линии валопровода».
Нормативные и технические документы, устанавливающие требования к системам лазерным центровки валов серии Fixturlaser модели EVO
ГОСТ Р 8.763-2011. Государственная поверочная схема для средств измерений длины в диапазоне 110-9.. .50 м и длин волн в диапазоне 0,2.50 мкм.
Техническая документация фирмы «ACOEM AB», Швеция.
| Зарегистрировано поверок | 292 |
| Поверителей | 16 |
| Актуальность данных | 07.12.2024 |
