| Номер в госреестре | 61794-15 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. TiX640, TiX660, TiX1000 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Fluke моделей TiX640, TiX660, TiX1000 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей TiX640, TiX660, TiX1000 отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений (30 Гц или 60 Гц). В конструкции моделей TiX660 и TiX1000 предусмотрено наличие лазерного измерителя расстояний.
В тепловизорах используются: система оптической автофокусировки Fluke LaserSharp Auto Focus System (только для моделей TiX660 и для Tix1000), либо ручная фокусировка; имеется функция мультифокальной записи EverSharp; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре; а также обладают функцией подключения через HDMI порт; имеется возможность для увеличения геометрического разрешения термографической системы на основе аппаратного обеспечения до 2048*1536 пикселей в ИК-диапазоне (детектор с 1024*768 пикселями) и 1280*960 пикселей в ИК-диапазоне (детектор с 640*480 пикселями) в режиме сверхразрешения («SuperResolution») и динамического сверхразрешения («Dynamic SuperResolution»).
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством интерфейсов (USB, RS232 и GigE-Vision) или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство.

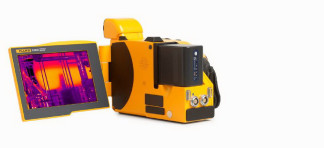

Рисунок 3 - Тепловизор инфракрасный Fluke модель TiX1000
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SmartView» |
| Номер версии (идентификационный номер) ПО ( ) | 4.8.2 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
(*)
Примечание: - и более поздние версии.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 2.
| Наименование характеристики | Значение характеристики в зависимости от модели тепловизора | ||
| TiX640 | TiX660 | TiX1000 | |
| Диапазон измерений, °С | от минус 40 до плюс 1200 | от минус 40 до плюс 1200 (до плюс 2000, опционально) | |
| Пределы допускаемой относительной (или абсолютной) погрешности | ±1,5 % или ±1,5 °С, принимается большее значение | ||
| Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С | < 0,03 | < 0,05 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 24 х 17 | ||
| Минимальное фокусное расстояние (при стандартном объективе 30 мм), м | 0,3 | ||
| Пространственное разрешение (при стандартном объективе 30 мм), мрад | 0,6 | 0,8 | |
| Количество пикселей матрицы детектора | 640 х 480 | 1024 х 768 | |
| Масса (с аккумулятором и со стандартным объективом 30 мм), не более, кг | 1,4 | 1,95 | |
| Запись изображений или частота обновлений, Гц | 60 | 30 | |
| Г абаритные размеры, мм (высота х ширина х длина) | 206x125x139 | 210x125x155 | |
| Напряжение питания, В | 7,2 (литий-ионная аккумуляторная батарея) 12-24 (внешний адаптер постоянного тока) | ||
| Срок службы батареи при непрерывном использовании, ч | 4 (для 50 % яркости ж/к дисплея) | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от минус 25 до плюс 55 (при питании от внешнего источника) от минус 25 до плюс 40 (при питании от батареи) от 10 до 95 (без конденсации) | ||
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- лазерный измеритель расстояний (или лазерный указатель), GPS (в зависимости от модели тепловизора) - 1 шт.;
- блок питания переменного тока с сетевыми переходниками- - 1 шт.;
- зарядное устройство для батареи - 1 шт.;
- USB-кабель -1 шт.;
- кабель HDMI - 1 шт.;
- сменная карта памяти типа microSD (4 Gb) - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз.;
- Руководство по эксплуатации (на английском языке) - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторные литий-ионные батареи с индикацией оставшегося заряда - 2 шт. (для моделей TiX660, TiX1000), 1 шт. (для модели TiX640);
- прочный переносной кейс для транспортировки - 1 шт.;
- регулируемый ремень для тепловизора (лево- или правосторонний) - 1 шт.;
- диск с руководствами по эксплуатации- 1 шт.;
- диск с программным обеспечением «SmartView» - 1 шт.;
- гарантийный регистрационный талон - 1 шт.
По дополнительному заказу могут поставляться: широкоугольный объектив FLK-Xlens/Sup-Wide, широкоугольный объектив FLK-Xlens/Wide, телеобъектив FLKXlens/Tele, телеобъектив FLK-Xlen/SupTele, объектив FLK-Xlens/Macro1 (увеличение 0,2х), объектив FLK-Xlens/Macro2 (увеличение 0,5х), увеличение FLK-Xlens/Macro3 (увеличение 0,5х).
осуществляется по документу МП 61794-15 «Тепловизоры инфракрасные Fluke моделей TiX640, TiX660, TiX1000. Методика поверки», утвержденному ФГУП «ВНИИМС»
08.07.2015 г.
Основные средства поверки:
- источники излучения в виде модели абсолютно черного тела, в т. ч. и протяженные, эталонные 1-го, 2-го разрядов по ГОСТ 8.558-2009 с диапазоном воспроизводимых температур от минус 40 до плюс 2000 °С.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей TiX640, TiX660, TiX1000
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 32 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
