Государственный реестр средств измерений

Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610, 61798-15

61798-15
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610 (далее счетчики) предназначены для измерения и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых подстанциях и других объектах.
Карточка СИ
Номер в госреестре 61798-15
Наименование СИ Счетчики электрической энергии постоянного тока электронные
Обозначение типа СИ СКВТ-Ф610
Изготовитель ООО "НПК "Ленинградский Электромеханический Завод" (ЛЭМЗ), г.С.-Петербург
Год регистрации 2015
Срок свидетельства 02.10.2025
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610 (далее счетчики) предназначены для измерения и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых подстанциях и других объектах.

Описание

Принцип работы счетчика основан на операциях преобразования двух аналоговых сигналов, пропорциональных току и напряжению измеряемой сети, в цифровую форму с последующим вычислением текущей мощности и преобразованием результата измерения в последовательность импульсов, количество которых пропорционально потребленной или возвращенной энергии, а также отображения результатов учета энергии на ЖКИ.

Счетчик состоит из измерительного блока на базе микроконтроллера, делителя высокого напряжения, блоков питания и жидко-кристаллического дисплея (далее-ЖКИ).

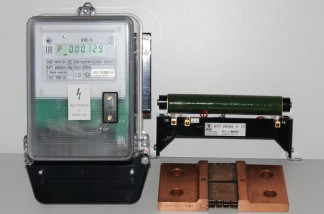

Общий вид счетчика в комплекте представлен на рисунке 1.

Счетчик работает совместно с наружным взаимозаменяемым шунтом 75ШС или 150ШС.

Питание счетчика осуществляется от измерительной сети через балластное устройство питания (далее - БУП) или от вспомогательной сети питания.

Счетчик имеет импульсный испытательный выход.

Постоянная счетчика определяет соотношение между энергией, учитываемой счетчиком, и числом импульсов на импульсном выходе. Она выражается в импульсах на киловатт-час (imp/kw • h) и автоматически рассчитывается таким образом, чтобы при номинальных значениях напряжения и тока, выходная частота на импульсном выходе была равной 100 Гц.

Постоянная счетчика указывается на щитке счетчика.

Счетчики в зависимости от исполнения различаются:

-    по номинальному напряжению и току

-    по способом питания (от измерительной сети через БУП или от вспомогательной сети постоянного или переменного тока);

-    по режиму учета энергии (режим «Потребление» или «Потребление и возврат»).

-    по наличию внешнего сетевого интерфейса для обмена данными с внешними устройствами.

Программное обеспечение

Программное обеспечение встроенного микропроцессора для вычисления в цифровом виде действующих значений тока и напряжения в сети с последующим вычислением протекающей через счетчик мощности осуществляется по вычислительному алгоритму, который реализован и защищен производителем микросхемы, и который не может быть изменен в ходе эксплуатации.

Встроенное в микроконтроллер программное обеспечение предусматривает введение калибровочных коэффициентов по каналам тока и напряжения при калибровке счетчика, а также при выборе вариантов исполнения счетчика по номинальным значениям тока и напряжения. Коэффициенты коррекции заносятся в микроконтроллер в процессе производства при снятии аппаратной защиты. Технологический интерфейс и аппаратная защита расположены на печатной плате внутри пломбируемого корпуса счетчика, при этом изменение программы и установленных параметров встроенного программного обеспечения не может быть произведено без нарушения пломб госповерителя.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IRON 4

Номер версии (идентификационный номер) ПО

21

Цифровой идентификатор ПО

0x4D29 (CRC16)

Уровень защиты программного обеспечения счетчика «ЦЭ2726» от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.

Таблица 1

Наименование характеристики

Значения

Класс точности

1,0

Тип счетного механизма

ЖКИ

Номинальное значение тока для работы с шунтом, А: - 75 ШС

5; 50; 100; 150; 300;

- 150 ШС

500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 300; 750; 1500

Номинальное значение напряжения, В

600; 800; 1500; 3000

Потребляемая мощность, не более:

- параллельной цепью на каждые 100 В номинального напряжения, Вт

0,4

- последовательной цепью при номинальном токе, мВт

1,0

- БУП от измеряемой цепи напряжения на каждые 100 В номинального напряжения, Вт

2,5

- от вспомогательной сети питания постоянного тока, Вт

5,0

- от вспомогательной сети питания переменного тока: активная, Вт

4,0

полная, В-А

5,0

Диапазон нагрузок по току с нормированной погрешностью, % от номинального тока

От 5 до 150

Порог чувствительности, % от номинального тока, не более

1

Габаритные размеры мм, не более (высота, ширина, длина): - счетчика;

284х177х129

- счетчика, смонтированного на монтажную панель;

309х194,5х132

- БУП;

236,5х246,5х100,5

- БУП для счетчиков с номинальным током 300 А и с номинальным напряжением 3000 В

345х300х142

Масса, кг, не более: - счетчика;

1,5

- счетчика, смонтированного на монтажную панель;

2,8

- БУП;

1,8

- БУП в корпусе

5,5

Средняя наработка до отказа, ч, не менее

45000

Средний срок службы, лет, не менее

15

Счетчик сохраняет работоспособность при температуре от минус 50 до 60°С

Условия эксплуатации:

- рабочий диапазон температур, °С

От минус 40 до 50

- относительная влажность воздуха, % при температуре, 35°С

90

- вибрация частотой, Гц

от 10 до 100

с ускорением, м/с2 , не более

10

- одиночные удары длительностью, мс

от 2 до 20

с ускорением, м/с2 , не более

30

Знак утверждения типа

наносится на щиток счетчика офсетной печатью (или другим способом, не ухудшающим качества) и на титульный листе паспорта типографским способом.

Комплектность

В комплект поставки счетчика входят:

-    счетчик с крышкой зажимной коробки    1 шт.;

-    БУП*    1 шт.;

-    шунт 75ШС или 150ШС**    1 шт.;

-    соединительные провода***    1 компл.;

-    монтажная панель***    1 шт.;

-    паспорт    1 экз.;

-    руководство по среднему ремонту 3ПТ.412.010РС***    1 экз.;

-    кабель для связи с ЭВМ****    1экз

-    протокол обмена данными через внешний сетевой интерфейс    1 экз.; методика поверки (ЛАФС.411152.008 Д1)    1 экз.

Примечание: * поставляется только для вариантов счетчика с питанием от измеряемой сети; ** по требованию заказчика счетчик поставляется без шунта;

*** поставляется заказчику по отдельному договору.

**** поставляется для предприятий, осуществляющих ремонт и поверку счетчиков.

Поверка

осуществляется по документу ЛАФС.411152.008 Д1 «Счетчики постоянного тока электронные    СКВТ-Ф610.    Методика    поверки»,    утвержденному

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2015 г.

Основные средства поверки:

-    Частотомер Ч3-63/1 Входное напряжение импульсного сигнала от 0,1 до 30 В; относительная погрешность измерения периода следования импульсов от 5 до 1000 мс не превышает ±0,05 %, госреестр №32499-06;

-    Калибратор программируемый П320, выходное напряжение от 1-10-5 до 1000 В, нестабильность выходного напряжения за 8 ч не более ± (20U+15) мкВ на пределе 1 В и ±(0,ШК+15) мВ на пределе 1000 В, госреестр №7493-79;

-    Вольтметр универсальный В7-46, Диапазон измерения по напряжению от 20 мВ до 1000 В; входное сопротивление на пределе 2 В 1 ГОм, погрешность 5, %, на пределе 2 В

5 =±'

0,02 + 0,002l Щ- -1

госреестр №11204-88.

Сведения о методах измерений

изложены в Паспорте (3 ПТ.412.010 ПС)

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии постоянного тока электронным СКВТ-Ф610

ГОСТ 10287-83 «Счетчики электрической энергии постоянного тока. Общие технические условия».

ГОСТ 8.391-80 ГСИ Счетчики электрической энергии постоянного тока. Методы и средства поверки.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.

ТУ 4228-008-59483005-2015 «Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610».

Зарегистрировано поверок 2542
Поверителей 2
Актуальность данных 23.11.2024
