Установки измерительные групповые автоматизированные АГЗУ-120М, 61799-15

Назначение

Установки измерительные групповые автоматизированные «АГЗУ-120М» (далее -АГЗУ) предназначены для измерений массового расхода и массы сырой нефти; объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям.

Описание

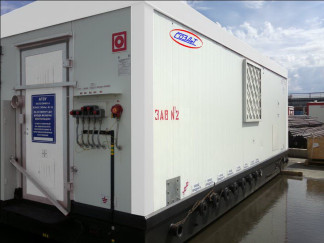

АГЗУ состоит из технологического и аппаратурного отсеков, которые монтируются на едином или раздельном основании. Внешний вид установки представлен на рисунке 1.

Принцип работы АГЗУ основан на разделении продукции нефтяных скважин, подключенной к установке, на жидкую (сырая нефть - водонефтяная смесь) и газовую (свободный нефтяной газ) фазы, которые измеряются в своих измерительных линиях.

С помощью переключателя скважин многоходового выбирают скважину и подключают ее на вход измерительной части установки АГЗУ для измерений.

Измерение массового расхода и массы сырой нефти проводится прямым методом динамических измерений с применением кориолисовых массомеров.

Измерение объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, выделившегося из продукции нефтяной скважины, проводится с помощью вихревого расходомера или с помощью кориолисова массомера.

Вычисление массы сырой нефти без учета воды проводится с использованием кориолисового массомера и лабораторных измерений массовой доли воды в сырой нефти.

Аппаратурный отсек АГЗУ содержит шкаф контроля и управления с вторичными блоками средств измерений, входящими в состав АГЗУ, силовой шкаф.

Таблица 1 - Варианты комплектации установок измерительных групповых автоматизированных «АГЗУ-120М»_

В состав АГЗУ входят следующие средства измерений (номер по Госреестру):

-    счетчик жидкости массовый МАСК (Госреестр № 12182-09);

-    расходомер массовый Promass 83Е (Госреестр № 15201-11);

-    счетчики-расходомеры массовые Micro Motion, модификации CMF, F (Госреестр № 45115-10);

-    прибор вторичный теплоэнергоконтроллер ИМ2300 (Госреестр № 14527-11);

-    термопреобразователь с унифицированным выходным сигналом ТСПУ (ТСМУ) -1187 (Госреестр № 56576-14);

-    преобразователь давления измерительный АИР-10Н (Госреестр № 31654-14);

-    датчик расхода газа ДРГ.М (Госреестр № 26256-06);

-    контроллер SCADAPack на основе измерительных модулей серии 5000 (Госреестр № 50107-12);

-    контроллер измерительный R-AT-MM (Госреестр № 61017-15).

АГЗУ обеспечивают выполнение следующих функций:

-    автоматизированное измерение массы и массового расхода сырой нефти;

-    автоматизированное измерение объема и объемного расхода свободного нефтяного газа, приведенного к стандартным условиям;

-    отбор пробы сырой нефти.

Программное обеспечение

АГЗУ имеют встроенное программное обеспечение (далее - ПО), выполняющее вычислительные функции в соответствии с назначением АГЗУ и влияющее на их метрологические характеристики.

ПО АГЗУ состоит из контроллера SCADAPack334 на основе измерительных модулей серии 5000 или контроллера измерительного R-AT-MM.

ПО АГЗУ обеспечивает следующие функции:

-управление технологическим процессом измерений (соответствие с выбранным методом измерений);

-преобразование сигналов первичных измерительных преобразователей в числовые значения измеряемых величин;

-вычисление результатов измерений.

Пломбирование контроллера SCADAPack от несанкционированного доступа приведены на рисунке 2 . Пломбирование контроллера измерительного R-AT-MM приведены в его описании типа средства измерений.

Конструкция АГЗУ исключает возможность несанкционированного влияния на ПО АГЗУ и измерительную информацию. Уровень защиты программного обеспечения АГЗУ от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - высокий.

Технические характеристики

Массовый расход сырой нефти:

-    «АГЗУ-120М»-400, т/сут (кг/мин)

-    «АГЗУ-120М»-700, т/сут (кг/мин)

-    «АГЗУ-120М»-1500, т/сут (кг/мин)

Объемный расход газа, не более:

-    «АГЗУ-120М»-400, м3/сут (м3/мин)

-    «АГЗУ-120М»-700, м3/сут (м3/мин)

-    «АГЗУ-120М»-1500, м3/сут (м3/мин)

Пределы допускаемой относительной

погрешности измерений:

а)    массы сырой нефти, %

б)    объема нефтяного газа, приведенного к стандартным условиям, %

-    плотность сырой нефти, кг/м3

-    температура сырой нефти, °С

-    рабочее давление, МПа, не более

-    вязкость сырой нефти, сСт, не более

-    содержание воды в сырой нефти, %, объемных долей, не более

-    массовая доля механических примесей, %, не

более

-    температура окружающей среды, °С

-    относительная влажность окружающего воздуха, %

Количество подключаемых скважин Питание электрических цепей:

-    род тока

-    напряжение, В

-    частота, Гц

Потребляемая мощность, кВт, не более Габаритные размеры, мм, (без учета воздуховода), не более

-    «АГЗУ-120М»- 400

-    «АГЗУ - 120М»-700

-    «АГЗУ - 120М»-1500 Масса установки, кг, не более

-    «АГЗУ-120М»- 400

-    «АГЗУ - 120М»-700

-    «АГЗУ - 120М»-1500 Средний срок службы, не менее

Примечание: * - возможны отклонения от указанных размеров по требованию Заказчика;

2,4.400 (7.278) 2,4.700 (7.480) 2,4.1500 (17.1000)

120000 (83)

210000 (145)

450000 (312)

± 2,5 ± 5,0

не более 1200

от плюс 5 до плюс 85

4,0

500

99

0,2

от минус 45 (У1) или минус 60 (УХЛ1) до плюс 50 до 80

до 14

переменный 380 / 220

50±1

20

5500х3200х3100

7000х3200х3100

12000х3200х3100

8500

11500

14500

10

возможны изменения в зависимости от комплектации.

**

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом, на таблички технологического и аппаратурного блока - методом гравировки или шелкографией.

Комплектность

Таблица 3

Поверка

осуществляется по документу НА.ГНМЦ.0079-2015 МП «Инструкция ГСИ. Установки измерительные групповые автоматизированные «АГЗУ-120М». Методика поверки», утвержденному ГЦИ СИ ОП ГНМЦ «ОАО «Нефтеавтоматика» 10 июля 2015 г.

Основные средства поверки:

-    рабочий эталон единицы массового расхода газожидкостных смесей 1-го разряда в диапазоне массового расхода жидкости от 2 до 100 т/ч и объемного расхода газа от 4 до 420 м3/ч, с пределами допускаемой относительной погрешности при измерениях массового расхода жидкости в составе газожидкостной смеси ± 1,0 % и пределами допускаемой относительной погрешности при измерениях объемного расхода газа (при стандартных условиях) в составе газожидкостной смеси ± 1,5 %;

-    установка поверочная счетчиков жидкости с диапазоном воспроизводимых расходов

3    3

от 0,06 т/ч (м /ч) до 62,5 т/ч (м /ч) с пределами допускаемой относительной погрешности измерений массы и массового расхода жидкости не более ± 0,1 %.

-    установка поверочная газа с диапазоном воспроизводимых расходов от 60 до 18750 м3/ч с пределами допускаемой относительной погрешности измерений объема и объемного расхода газа, приведенного к стандартным условиям, не более ± 0,5 %.

-    манометры грузопоршневые МП, кл. т. 0,05.

-    термометр сопротивления эталонный ЭТС-100 с доверительной погрешностью термометра не более ± 0,15 °С.

Сведения о методах измерений

Методы измерений приведены в МН 590-2015 «Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными групповыми автоматизированными «АГЗУ-120М», свидетельство об аттестации № RA.RU.310652-033/01-2015, утверждена ОП ГНМЦ ПАО «Нефтеавтоматика» 10.07.2015г.

Нормативные и технические документы, устанавливающие требования к установкам измерительным групповым автоматизированным «АГЗУ-120М»

1.    ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования.

2.    ТУ 4318-211-80025474-2015 «Установки измерительные групповые автоматизированные «АГЗУ - 120М».
