Приборы весоизмерительные WE, 61808-15

Назначение

Приборы весоизмерительные WE (далее - приборы) предназначены для аналогоцифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.

Описание

Приборы являются модулями весов и весоизмерительных устройств (индикаторы по Т.2.2.2 ГОСТ OIML R 76-1-2011).

Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания датчиков, усилитель электрических сигналов, аналоговоцифровой преобразователь (далее - АЦП), процессор обработки данных, запоминающее устройство, дисплей, клавиши управления и интерфейсы связи.

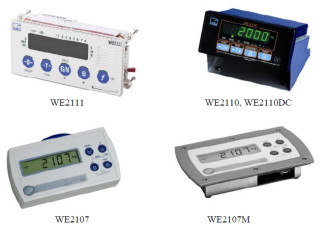

Общий вид приборов представлен на рисунке 1.

Принцип действия приборов основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобразуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы выводится на дисплей и/или передается через цифровые интерфейсы на внешние периферийные устройства. Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    определение стабильного равновесия (4.4.2);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство уравновешивания (выборки) массы тары (Т.2.7.4);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    выбор различных единиц измерения массы (2.1);

-    обнаружение промахов (5.2);

-    режим работы многодиапазонных весов (Т.3.2.7);

-    режим работы многоинтервальных весов (Т.3.2.6);

-    суммирование (4.20);

-    запоминающее устройство (4.4.6);

-    формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем;

-    переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).

Модификации приборов отличаются функциональными возможностями, метрологическими и техническими характеристиками, материалом корпуса и выпускаются в различных исполнениях:

-    для панельного монтажа; WE2111, WE2107M, WE2108M, WE2110, WE2110DC;

-    настольное исполнение WE2108S;

-    для крепления на стойке или монтажа на стену WE2107, WE2108.

Питание приборов модификации WE2110DC осуществляется от источника питания постоянного тока, а модификации WE2110 от сети переменного тока.

Приборы модификаций WE2107, WE2107M оснащены аналоговым токовым выходом

4-20 мА.

Приборы модификаций WE2110, WE2110DC и WE2111 могут оснащаться дополнительными модулями описания которых приведены в таблице 1 для модификаций WE2110, WE2110DC и таблице 2 для модификаций WE2111 соответственно.

Таблица 1

Знак поверки в виде наклейки наносится на корпус прибора.

Для защиты от несанкционированного доступа и изменений параметров настройки и юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на печатной плате прибора, а так же пломбируется корпус прибора. Пломбировка осуществляется с помощью разрушаемых наклеек.

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке

2.

Пломбировка крепежного винта на задней панели корпуса приборов модификаций WE2107, WE2108

ф 0

'Ж

■х «г

Р О

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

/1 2 3 4 & I 7 I

га

ивм

б

MiT

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2111

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2110

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и юстировки.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

При изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 3) и значение не-сбрасываемого счетчика отображаются при включении прибора, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш.

Таблица 3

* Примечание - обозначение «х» не относится к метрологически значимому ПО.

Технические характеристики

Таблица 4

Таблица 5

Таблица 6

Знак утверждения типа

наносится маркировочную табличку прибора и на руководство по эксплуатации.

Комплектность

1.    Прибор.....................................

1 шт. 1 экз. 1 экз.

2.    Руководство по эксплуатации

3.    Методика поверки...................

Поверка

осуществляется по документу МП 61808-15 «ГСИ. Приборы весоизмерительные WE. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2015 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Приборы весоизмерительные WE. Руководство по эксплуатации».

Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).

Сведения о методах измерений

«Приборы весоизмерительные WE. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным WE

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»

3.    Техническая документация изготовителя
