Приборы весоизмерительные DIS2116, DWS2103, 61809-15

Назначение

Приборы весоизмерительные DIS2116, DWS2103 (далее - приборы) предназначены для отображения на дисплее результата взвешивания, переданного через цифровой интерфейс взвешивающего модуля, устройства обработки аналоговых данных или весоизмерительных датчиков с цифровым выходным сигналом, а так же для управления весами, весоизмерительными устройствами и дозаторами.

Описание

Приборы являются полностью цифровыми модулями весов и весоизмерительных устройств (терминалы по Т.2.2.5 ГОСТ OIML R 76-1-2011).

Приборы представляют собой электронные цифровые устройства, включающие в себя: клавиши управления и интерфейсы связи, а так же дисплей для визуального отображения информации.

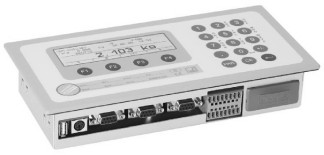

Общий вид приборов представлен на рисунке 1.

Принцип действия приборов основан на идентификации и последующем восприятии цифрового сигнала с информацией о результате измерений, которая выводится на дисплей прибора и передается через цифровые интерфейсы на внешние периферийные устройства. Приборы оснащены запоминающим устройством (п. 4.4.6 ГОСТ OIML R 76-1-2011) и интерфейсами связи: RS232, RS485, USB, PS/2, опционально Anybus-CompactCom-MODBUS TCP (Ethernet) с модулем расширений 1-ANYBUS-MODBUS и опционально Anybus-CompactCom-CANOpen с модулем расширений 1-ANYBUS-CAN.

Клавиатура оператора позволяет осуществлять управление следующими устройствами и функциями:

-    полуавтоматическое устройство установки на нуль;

-    показывающее устройство с расширением;

-    устройство первоначальной установки на нуль;

-    устройство слежения за нулем;

-    устройство уравновешивания (выборки) массы тары;

-    устройство предварительного задания значения массы тары;

-    выбор различных единиц измерения массы (2.1);

-    обнаружение промахов (5.2);

-    режим работы многодиапазонных весов;

-    режим работы многоинтервальных весов;

-    суммирование;

-    запоминающее устройство;

-    переключение между показаниями брутто и нетто.

-    режим работы дозатора (DWS2103);

-    режим работы автоматического весоизмерительного устройства (DWS2103);

Приборы выпускаются в двух модификациях DIS2116 и DW S2103 и дополнительно могут поставляться с настольным исполнением корпуса 1-TG2116.

Знак поверки в виде наклейки наносится на корпус прибора.

Для защиты от несанкционированного доступа и изменений параметров настройки и юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на печатной плате прибора, а так же пломбируется корпус прибора. Пломбировка осуществляется с помощью разрушаемых наклеек.

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке

2.

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и юстировки.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

При изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора или могут быть выведены на дисплей оператором.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (таблица 1) и значение не-сбрасываемого счетчика отображаются при включении прибора, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш.

Таблица 1

* Примечание - обозначение «х» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится маркировочную табличку прибора и на руководство по эксплуатации.

Комплектность

1.    Прибор.....................................

1 шт. 1 экз. 1 экз.

2.    Руководство по эксплуатации

3.    Методика поверки...................

Поверка

осуществляется по документу МП 61809-15 «ГСИ. Приборы весоизмерительные DIS2116, DWS2103 . Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 7 документа «Приборы весоизмерительные DIS2116, DWS2103. Руководство по эксплуатации».

Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока); устройство обработки аналоговых данных AED.

Сведения о методах измерений

«Приборы весоизмерительные DIS2116, DWS2103. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным DIS2116, DWS2103

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»

3.    Техническая документация фирмы-изготовителя
