Источники питания программируемые Keithley 2260B, 61813-15

61813-15
Источники питания программируемые серии Keithley 2260B (далее - источники питания) предназначены для воспроизведения стабилизированных значений напряжения и силы постоянного тока на резистивной нагрузке.
Карточка СИ
Номер в госреестре 61813-15
Наименование СИ Источники питания программируемые
Обозначение типа СИ Keithley 2260B
Изготовитель "Good Will Instrument Co., Ltd.", Тайвань
Год регистрации 2015
Срок свидетельства 02.10.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания программируемые серии Keithley 2260B (далее - источники питания) предназначены для воспроизведения стабилизированных значений напряжения и силы постоянного тока на резистивной нагрузке.

Описание

Источники питания выполнены по импульсной схеме. Регулировка напряжения или силы тока осуществляется вручную с лицевой панели либо дистанционно от внешнего компьютера через интерфейс USB, LAN, GPIB (с адаптером USB-GPIB). Значения установленных величин отображаются на цветном жидкокристаллическом дисплее. Предусмотрена защита от перегрузки по напряжению и току, имеется возможность регулировки времени нарастания и спада напряжения и силы тока в нагрузке.

Источники питания в серии имеют две модели с максимальной выходной мощностью 360 Вт и две модели с максимальной выходной мощностью 720 Вт.

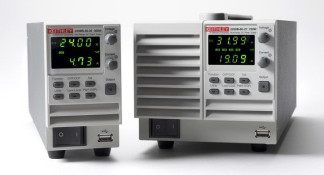

Конструктивно источники питания выполнены в виде моноблока в настольном исполнении. Общий вид изображен на рисунке 1, вид задней панели - на рисунках 2 и 3.

Программное обеспечение

Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера.

Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

идентификационное наименование

2260B Firmware

идентификационный номер версии

V01.53 и выше

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

1

2

диапазон воспроизведения напряжения, В

2260В-30-36, 2260В-30-72

от 0 до 30

2260В-80-13, 2260В-80-27

от 0 до 80

диапазон воспроизведения силы тока, А

2260В-30-36

от 0 до 36

2260В-30-72

от 0 до 72

2260В-80-13

от 0 до 13,5

2260В-80-27

от 0 до 27

разрешение индикации

4 разряда

максимальная выходная мощность

2260В-30-36, 2260В-80-13

360 Вт

2260В-30-72, 2260В-80-27

720 Вт

уровень пульсаций напряжения в диапазоне частот до 1 МГц, типовое значение, не более

2260В-30-36, 2260В-80-13

60 мВ п-п

2260В-30-72, 2260В-80-27

80 мВ п-п

уровень шумов напряжения в диапазоне частот до 20 МГц, типовое значение, не более

2260В-30-36, 2260В-80-13

7 мВ скз

2260В-30-72, 2260В-80-27

11 мВ скз

Продолжение таблицы 2

1

2

уровень шумов силы тока в диапазоне частот до 20 МГц, типовое значение, не более

2260В-30-36

2260В-30-72

2260В-80-13

72 мА скз

144 мА скз

27 мА скз

2260В-80-27

54 мА скз

параметры абсолютной погрешности и нестабильности До

b

a

погрешность воспроизведения напряжения

Ы0'3

10 мВ

нестабильность напряжения при изменении силы тока в нагрузке от 0 до 100 % диапазона

5-10"4

5 мВ

нестабильность напряжения U при отклонении напряжения сети на ± 10 % от номинального значения 220 В

5 • 10-4

3 мВ

погрешность воспроизведения силы тока

2260В-30-36, 2260В-80-27

1-10-3

30 мА

2260В-30-72

60 мА

2260В-80-13

10 мА

нестабильность силы тока при изменении напряжения на нагрузке от 10 до 90 % диапазона и при отклонении напряжения сети на ± 10 % от номинального значения 220 В

1-10-3

5 мА

ОБЩИЕ ХАРАКТЕРИСТИКИ

габаритные размеры (ширина х высота х глубина), мм

2260В-30-36, 2260В-80-13 2260В-30-72, 2260В-80-27

71 х 124x350

143 х 124x350

масса, не более

2260В-30-36, 2260В-80-13

3,0 кг

2260В-30-72, 2260В-80-27

5,0 кг

напряжение сети питания, В

от 85 до 265 В

частота сети питания

(50 ± 0,5) Гц

потребляемая мощность от сети 220 В/50Гц, не более

2260В-30-36, 2260В-80-13

500 В-А

2260В-30-72, 2260В-80-27

1000 В -А

рабочий диапазон температур при относительной влажности воздуха от 20 до 80 %, °С

от 0 до 50

диапазон температур транспортирования и хранения при относительной влажности воздуха до 80 %, °С

от минус 25 до 70

электромагнитная совместимость (для класса “А”)

по ГОСТ Р 51522.1-2011

безопасность

поГОСТ 12.2.091-2012

Примечания

1    Пределы допускаемой абсолютной основной погрешности Д0 в интервале температур (25 ± 5) °С, пределы допускаемой нестабильности при изменении нагрузки и напряжения питания определяются формулой

Д0 = ± (bx + a), где a - абсолютная аддитивная погрешность;

b - относительная мультипликативная погрешность; x - значение воспроизводимой величины.

2    Пределы допускаемой абсолютной дополнительной погрешности в интервалах температур от 0 до 20 °C и от 30 до 50 °C при изменении температуры на 1 °C составляют ± 1-10"4-U для напряжения и ± 2-10"4Т для силы тока (типовые справочные значения).

Знак утверждения типа

наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации.

Комплектность

Комплектность источников питания приведена в таблице 3.

Таблица 3 - Комплектность источников питания

Наименование и обозначение

Кол-во

Источник питания программируемый Keithley 2260B-30-36 / 2260B-80-13 / 2260B-30-72 / 2260B-80-27

1 шт. по заказу

Кабель сетевой

1 шт.

Комплект принадлежностей (кабели, клеммные винты, болты и шайбы, воздушный фильтр, заглушка разъема, защитная клеммная крышка)

1 шт.

Кабель USB

1 шт.

Компакт-диск с документацией

1 шт.

Руководство по эксплуатации (на компакт-диске)

1 шт.

Методика поверки. KI-2260B-2015 МП

1 шт.

Поверка

осуществляется по документу KI-2260B-2015 МП «Источники питания программируемые серии Keithley 2260B. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г. Средства поверки указаны в таблице 4.

Таблица 4 - Средства поверки

Наименование и требования к метрологическим характеристикам

Рекомендуемое средство поверки и его метрологические характеристики

вольтметр постоянного напряжения

абсолютная погрешность измерения

напряжения U

от 3 мВ до 100 мВ не более

± (3-10-4-U + 10 мкВ);

от 7 до 100 В не более ± (2-10-4-U + 2 мВ)

мультиметр цифровой Keithley 2000 абсолютная погрешность измерения постоянного напряжения U от 3 мВ до 100 мВ не более ± (3-10-4-U + 3,5 мкВ);

от 7 до 100 В не более ± (4,5-10-5-U + 0,6 мВ)

мера сопротивления 0,001 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная мощность 1,5 Вт

катушка электрического сопротивления Р310 0,001 Ом класс точности 0,02; максимальная мощность 3 Вт

мера сопротивления 0,0001 Ом

(для модели 2260B-30-72)

относительная погрешность сопротивления

не более ± 0,05 %; максимальная мощность 1 Вт

катушка электрического сопротивления Р323 0,0001 Ом класс точности 0,05; номинальная мощность 10 Вт

нагрузка электронная абсолютная погрешность установки силы тока I от 1 до 72 А не более ± (1 • 10-2I + 500 мА); абсолютная погрешность установки напряжения U от 3 до 80 В не более ± (110-2U + 500 мВ)

нагрузка электронная программируемая B&K Precision 8514 абсолютная погрешность установки силы тока I от 0 до 240 А не более ± (2-10-3-I + 360 мА); абсолютная погрешность установки напряжения U от 0 до 120 В не более ± (5-10-4-U + 30 мВ)

Сведения о методах измерений

Методы измерений изложены в документе «Источники питания программируемые Keithley 2260B. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к источникам питания программируемым серии Keithley 2260B

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.

ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.

ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

61813-15
Номер в ГРСИ РФ:
61813-15
Производитель / заявитель:
"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации:
2015
Cрок действия реестра:
02.10.2021
