Источники питания программируемые Keithley 2280S, 61814-15

61814-15
Источники питания программируемые серии Keithley 2280S (далее - источники питания) предназначены для воспроизведения стабилизированных значений напряжения и силы постоянного тока на резистивной нагрузке.
Карточка СИ
Номер в госреестре 61814-15
Наименование СИ Источники питания программируемые
Обозначение типа СИ Keithley 2280S
Изготовитель Компания "Tektronix (China) Co., Ltd.", Китай
Год регистрации 2015
Срок свидетельства 02.10.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания программируемые серии Keithley 2280S (далее - источники питания) предназначены для воспроизведения стабилизированных значений напряжения и силы постоянного тока на резистивной нагрузке.

Описание

Источники питания выполнены по классической линейной схеме. Регулировка напряжения или силы тока осуществляется вручную с лицевой панели либо дистанционно от внешнего компьютера через интерфейс USB, LAN, GPIB. Значения величин отображаются на цветном жидкокристаллическом дисплее с индикацией установленных значений и отсчетов внутреннего измерителя напряжения и силы тока.

Подключение нагрузки возможно по 2-х проводной и 4-х проводной схемам. Предусмотрена защита от перегрузки по напряжению и току, имеется возможность регулировки времени нарастания и спада напряжения и силы тока в нагрузке.

Установленные значения напряжения на выходе (или непосредственно на нагрузке в режиме обратной связи по 4-х проводной схеме) и силы тока измеряются встроенным измерителем напряжения и силы тока, выполненным на основе аналого-цифрового преобразования напряжения и потенциометрической схемы для измерения силы тока.

Источники питания позволяют контролировать стабильность параметров нагрузки с их графическим отображением на дисплее.

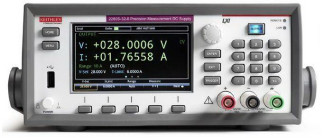

Конструктивно источники питания выполнены в виде моноблока в настольном исполнении. Общий вид источников питания изображен на рисунке 1, вид задней панели показан на рисунке 2.

Источники питания серии Keithley 2280S имеют две модели 2280S-32-6 и 2280S-60-3, отличающиеся диапазонами напряжения и силы тока.

Программное обеспечение

Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера. Для расширения функциональных возможностей прилагается программа “KickStart”.

Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

идентификационное наименование

2280S Firmware

идентификационный номер версии

v01.03 и выше

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Рисунок 2 - Вид задней панели источников питания программируемых серии Keithley 2280S

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

1

2

диапазоны и пределы воспроизведения и измерения напряжения, В

2280S-32-6

от 0 до 32

2280S-60-3

от 0 до 60

диапазоны воспроизведения силы тока, А

2280S-32-6

от 0 до 6

2280S-60-3

от 0 до 3,2

максимальная выходная мощность

192 Вт

пределы измерения силы тока

10 мА; 100 мА; 1 А; 10 А

разрешение индикации напряжения

установленное значение

1 мВ

измеряемое значение

0,1 мВ

разрешение индикации установленного значения силы тока

0,1 мА

Продолжение таблицы 2

1

2

разрешение индикации измеряемого значения силы тока

на пределе 10 мА

10 нА

на пределе 100 мА

100 нА

на пределе 1 А

1 мкА

на пределе 10 А

10 мкА

уровень пульсаций и шумов напряжения в диапазоне частот от 20 Гц до 20 МГц, не более

2280S-32-6

1 мВ скз; 5 мВ п-п

2280S-60-3

2 мВ скз; 7 мВ п-п

уровень пульсаций и шумов силы тока в диапазоне частот от 20 Гц до 20 МГц, не более

3 мА скз

параметры абсолютной погрешности и нестабильности А 1

b

a

2)

погрешность воспроизведения напряжения

2280S-32-6

2-10'4

3 мВ

2280S-60-3

6 мВ

погрешность измерения напряжения 'У>

2280S-32-6

2-10'4

2 мВ

2280S-60-3

4 мВ

нестабильность напряжения при изменении силы тока в нагрузке от 0 до 100 % диапазона

Ы0"4

2 мВ

нестабильность напряжения U при отклонении напряжения сети на ± 10 % от номинального значения 220 В

1-10"4

1 мВ

погрешность воспроизведения силы тока

5-10"4

5 мА

погрешность измерения силы тока

на пределах 10 мА и 100 мА

5-10'4

10 мкА

на пределах 1 А и 10 А

250 мкА

нестабильность силы тока при изменении напряжения на нагрузке от 10 до 90 % диапазона и при отклонении напряжения сети на ± 10 % от номинального значения 220 В

Ы0"4

250 мкА

ОБЩИЕ ХАРАКТЕРИСТИКИ

габаритные размеры (ширина х высота х глубина), мм

214x 89x384

масса, не более

13,3 кг

напряжение сети питания, В

от 198 до 242

частота сети питания

(50 ± 0,5) Гц

потребляемая мощность от сети 220 В/50Гц, не более

630 В-А

рабочий диапазон температур при относительной влажности

воздуха до 80 %, °С

от 0 до 40

диапазон температур транспортирования и хранения, °С

от минус 25 до 70

электромагнитная совместимость (для класса “А”)

по ГОСТ Р 51522.1-2011

безопасность

поГОСТ 12.2.091-2012

Примечания

1    Пределы допускаемой абсолютной погрешности А в интервале температур (23 ± 5) С, пределы допускаемой нестабильности при изменении нагрузки и напряжения питания определяются формулой

А = ± (bx + a), где a - абсолютная аддитивная погрешность;

b - относительная мультипликативная погрешность; x - значение воспроизводимой или измеряемой величины.

2    Для 4-х проводной схемы. Для 2-х проводной схемы к указанным значениям погрешности следует добавить 0,5 мВ/АТ, где I - сила тока в нагрузке, А.

3    Разрешение 6^ разрядов, частота отсчетов 1 PLC, с включенным фильтром и функцией компенсации смещения нуля “Autozero”.

Знак утверждения типа

наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации.

Комплектность

Комплектность источников питания приведена в таблице 3.

Таблица 3 - Комплектность источников питания

Наименование и обозначение

Кол-во

Источник питания программируемый Keithley 2280S-32-6 / 2280S-60-3

1 шт. по заказу

Кабель сетевой A1

1 шт.

Разъем для соединителя на задней панели 2280-001

1 шт.

Кабель LAN СА-180-3А

1 шт.

Компакт-диск с документацией 063450700

1 шт.

Руководство по программе “KickStart”

1 шт.

Руководство по эксплуатации (на компакт-диске)

1 шт.

Методика поверки. KI-2280S-2015 МП

1 шт.

Поверка

осуществляется по документу KI-2280S-2015 МП «Источники питания программируемые серии Keithley 2280S. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.

Средства поверки указаны в таблице 4.

Таблица 4 - Средства поверки

Наименование и требования к метрологическим характеристикам

Рекомендуемое средство поверки и его метрологические характеристики

вольтметр постоянного напряжения абсолютная погрешность измерения напряжения U

от 0 до 60 мВ не более ± (M0-4U + 2 мкВ) от 0 до 60 В не более ± (5-10-5-U + 500 мкВ)

мультиметр цифровой Keithley 2002 абсолютная погрешность измерения постоянного напряжения U

от 0 до 200 мВ не более ± (3,7-10-5-U + 1,8 мкВ) от 0 до 200 В не более ± (2,2-10-5-U + 400 мкВ)

мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная мощность 0,5 Вт

катушка электрического сопротивления Р310 0,01 Ом класс точности 0,02; максимальная мощность 1 Вт

миллиамперметр постоянного тока абсолютная погрешность измерения силы тока от 0 до 100 мА не более ± (M0-4I + 2 мкА)

мультиметр Agilent 3458A абсолютная погрешность измерения силы тока от 0 до 100 мА не более ± (4-10-5-I + 0,5 мкА)

нагрузка электронная абсолютная погрешность установки силы тока I от 0-,21 до 6 А не более ± (1 • 10-2I + 50 мА); абсолютная погрешность установки напряжения U от 3 до 60 В не более ± (M0-2U + 100 мВ); абсолютная погрешность установки сопротивления 1 Ом не более ± 100 мОм

нагрузка электронная программируемая Good Will Instruments PEL-300 абсолютная погрешность установки силы тока I от 0-,31 до 6 А не более ± (1 • 10-3 • I + 10 мА); абсолютная погрешность установки напряжения U о-т3 3 до 60 В не более ± (M0-3U + 40 мВ); абсолютная погрешность установки сопротивления 1 Ом не более ± 60 мОм

осциллограф

полоса пропускания 20 МГц; коэффициент отклонения 1 мВ/дел

осциллограф цифровой Tektronix TDS3012B полоса пропускания 100 МГц; функция ограничения полосы частот до 20 МГц; коэффициент отклонения от 1 мВ/дел до 10 В/дел

Сведения о методах измерений

Методы измерений изложены в разделе 2 документа «Источники питания программируемые Keithley 2280S. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к источникам питания программируемым серии Keithley 2280S

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.

ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.

ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
