Весы неавтоматического действия стационарные электронные ВСЭ, ВСЭБ (далее - весы) предназначены для измерения в статическом режиме массы груза.
Карточка СИ
Номер в госреестре 61815-15
Наименование СИ Весы неавтоматического действия стационарные электронные
Обозначение типа СИ ВСЭ, ВСЭБ
Изготовитель ООО "Мегавес", г.Краснодар
Год регистрации 2015
Срок свидетельства 02.10.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия стационарные электронные ВСЭ, ВСЭБ (далее - весы) предназначены для измерения в статическом режиме массы груза.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов силоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал с датчиков суммируется в суммирующей коробке и поступает на прибор весоизмерительный (далее - индикатор), в котором сигнал обрабатывается, и значение массы груза индицируется на цифровом табло индикатора.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства.

ГПУ весов состоит из одной или нескольких грузоприемных платформ (далее - ГПП) сборной конструкции. ГПУ весов устанавливается на весоизмерительные датчики и предназначено для принятия и передачи нагрузки на датчики от взвешиваемого груза. Датчики устанавливают на закладные детали фундамента весов.

Устройство весоизмерительное состоит из датчиков весоизмерительных тензорези-сторных (далее - датчики), суммирующей коробки, кабеля и индикатора.

В весах применяются следующие типы датчиков:

-    QS, S (Госреестр №57673-14) и ZS, NHS, YBS, YBSC (Госреестр №57674-14), производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co.,Ltd» Китай;

-    WBK, класса С3 (Госреестр №56685-14) производства фирмы «CAS Согрогайот>, Республика Корея;

-    ВSA, BSS, HBS, BSH, BCM (Госреестр №51261-12) производства фирмы «CAS Согрогайоп», Республика Корея;

-    LS, LSC, MNC (Госреестр №57191-14) производства фирмы «CAS Согрогайоп», Республика Корея;

-    ОЦГосреестр №51168-12) производства фирмы «Deasar Sensors Ou», Эстония;

-    B, P (Госреестр №53964-13) производства фирмы «Deasar Sensors Ou», Эстония;

-    HM8C, H8C, BM8D, B8D семейства Single shear beam, ВМ14 семейства Column (Г осреестр №55371-13) производства «Zhonghang Electronic Measuring Instruments Co.,LTD», Китай.

Суммирующая коробка установлена в средней части ГПП сбоку снаружи - для весов, установленных над поверхностью, внутри - для весов, установленных в приямок. Кабели от датчиков заведены в суммирующую коробку через герметичные вводы и соединены с помощью клеммных винтовых колодок, расположенных на печатной плате. На печатной плате установлены подстроечные резисторы, с помощью которых производится юстировка весов, а также элементы защиты датчиков от воздействий молнии (устанавливаются опционально). Выходной кабель из суммирующей коробки прокладывается в кабельном канале к индикатору и подключается к нему посредством разъемного соединителя.

В качестве индикатора в весах применяется прибор весоизмерительный CI-6000A (Г осреестр №50968-12) фирмы «CAS Corporation», республика Корея.

Индикатор осуществляет преобразование аналогового сигнала от датчиков в цифровой код, обработку сигнала, индикацию результата преобразования в единицах массы на встроенном дисплее, а также ряд сервисных функций, в том числе калибровку весов. Индикатор оснащен стандартными интерфейсами последовательной передачи данных RS-232 и RS-485, что позволяет подключить весы к компьютеру, вторичному дисплею, принтеру, технологическому оборудованию.

В индикаторе весов предусмотрены следующие дополнительные устройства и функции:

-    устройства первоначальной установки нуля весов (ГОСТ OIML R76-1-2011 Т.2.7.2.4);

-    устройство индикации отклонения от нуля (ГОСТ OIML R76-1-2011 п. 4.5.5);

-    устройство полуавтоматической установки нуля (ГОСТ OIML R76-1-2011 Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ OIML R76-1-2011 Т.2.7.3);

-    устройство тарирования (ГОСТ OIML R76-1-2011 Т.2.7.4);

-    вывод на дисплей значения массы «брутто», «нетто», «тара»;

-    устройство индикации о перегрузе весов.

Весы выпускаются в модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством ГПП, габаритными размерами, вариантами установки.

В весах ВСЭБ применяются датчики типов ZS, QS и WBK.

Пример записи модификаций в технической документации и при заказе:

Весы неавтоматического действия стационарные электронные ВСЭ Х-ХХХХХХ-Х-ХХ, где

ВСЭ - тип весов;

- Б - большегрузные, с Мах = 60, 80,100 т, (остальные без этой буквы)

- Max, кг (максимальная нагрузка, кг);

- М,

в комплекте с молокоприемным оборудованием;

- хх,

вариант установки молокоприемного оборудования;

Пример:

ВСЭ - 1000 (весы с Max 1000 кг без молокоприемного оборудования)

Внешний вид различных исполнений весов и способов их установки представлены на рисунке 1.

Внешний вид индикатора и схема установки пломбы или клейма представлены на рисунке 2.

А) Вариант установки весов ВСЭ-600М с комплектом молокоприемного оборудования

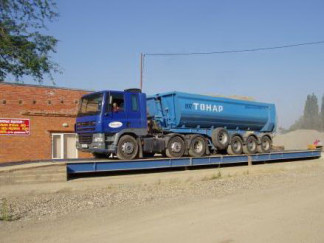

В) Вариант установки весов автомобильных ВСЭБ -80000 с пандусом

Г) Вариант установки весов платформенных ВСЭ-1000

Программное обеспечение

Программное обеспечение (далее - ПО) весового индикатора CI-6000A является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита программного обеспечения CI-6000A от непреднамеренных и преднамеренных действий соответствует низкому уровню защиты по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

CI-6000A series firmware

Номер версии (идентификационный номер) ПО

1.01, 1.02, 1.03

Цифровой идентификатор ПО

-

Другие идентификационные данные, если имеются

-

Технические характеристики

1. Класс точности весов по ГОСТ OIML R76-1-2011 - (III) средний Значения максимальной (Max) и минимальной (Min) нагрузки, поверочного деления (e), действительной цены деления (d), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности приведены в таблице 2.

Модификации

весов

Min, кг

Max, т

Цены поверочных делений (е) и действительные цены деления шкалы (d), кг

Интервалы

взвешивания

Пределы допускаемой погрешности при первичной поверке, кг

1

2

3

4

5

6

ВСЭ-600

ВСЭ-600М

ВСЭ-600-01

4

0,6

0,2

От 4 кг до 0,1 т вкл. Св. 0,1 т до 0,4 т вкл. Св. 0,4 т до 0,6 т вкл.

± 0,2 ± 0,2 ± 0,4

ВСЭ-1000

10

1,0

0,5

От 10 кг до 0,25 т вкл. Св. 0,25 т до 1,0 т вкл.

± 0,5 ± 0,5

ВСЭ-1500

10

1,5

0,5

От 10 кг до 0,25 т вкл. Св. 0,25 т до 1,0 т вкл. Св. 1,0 т до 1,5 т вкл.

± 0,5 ± 0,5 ± 1,0

ВСЭ-2000

20

2,0

1,0

От 20 кг до 0,5 т вкл. Св. 0,5 т до 2,0 т вкл.

± 1 ± 1

ВСЭ-3000

20

3,0

1,0

От 20 кг до 0,5 т вкл. Св. 0,5 т до 2,0 т вкл. Св. 2,0 т до 3,0 т вкл.

± 1 ± 1

± 2

ВСЭ-6000

40

6,0

2,0

От 40 кг до 1,0 т вкл. Св. 1 т до 4 т вкл.

Св. 4 т до 6 т вкл.

± 2 ± 2 ± 4

ВСЭ-8000

100

8,0

5,0

Св. 0,1 т до 2,5 т вкл. Св. 2,5 т до 8 т вкл.

± 5 ± 5

ВСЭ-10000

100

10

5,0

Св. 0,1 т до 2,5 т вкл. Св. 2,5 т до 10 т вкл.

± 5 ± 5

ВСЭ-12000

100

12

5,0

Св. 0,1 т до 2,5 т вкл. Св. 2,5 т до 10 т вкл. Св. 10 т до 12 т вкл.

± 5 ± 5 ± 10

ВСЭ-15000

100

15

5,0

Св. 0,1 т до 2,5 т вкл. Св. 2,5 т до 10 т вкл. Св. 10 т до 15 т вкл.

± 5 ± 5 ± 10

ВСЭ-20000

200

20

10

От 0,2 т до 5 т вкл. Св. 5 т до 20 т вкл.

± 10 ± 10

ВСЭ-30000

200

30

10

От 0,2 т до 5 т вкл. Св. 5 т до 20 т вкл. Св. 20 т до 30 т вкл.

± 10 ± 10 ± 20

ВСЭ-40000

400

40

20

От 0,4 т до 10 т вкл. Св. 10 до 40 вкл.

± 20 ± 20

ВСЭБ-60000

400

60

20

От 0,4 т до 10 т вкл. Св. 10 т до 40 т вкл. Св. 40 т до 60 т вкл.

± 20 ± 20 ± 30

ВСЭБ-80000

1000

80

50

От 1,0 т до 25 т вкл. Св. 25 т до 80 т вкл.

± 50 ± 50

ВСЭБ-

100000

1000

100

50

От 1,0 т до 25 т вкл. Св. 25 т до 100 т вкл.

± 50 ± 50

Пределы допускаемой погрешности в эксплуатации равны делов допускаемых погрешностей при первичной поверке. Погрешность установки на нуль Порог чувствительности

Диапазон устройства выборки массы тары, % от Max Диапазон рабочих температур ГПУ весов, °С:

-    с датчиками С11, WBK, класса С3,

-    с датчиками QS, S, В, Р, LSC, ВБЛ, BSS, HBS, BSH, ВСМ,

ZS, NHS, YBS, YBSC

-    с датчиками MNC, LS

-    с датчиками HM8C, H8C, BM8D, B8D, BM14 Диапазон рабочих температур индикаторов весов, °С Параметры электрического питания от сети переменного тока:

-    напряжение, В

-    частота, Гц

-    потребляемая мощность, Вт, не более

Время прогрева весов до рабочего состояния, мин, не менее Количество датчиков, шт.

Срок службы, лет, не менее

Вероятность безотказной работы весов за 2000 часов, не менее Размеры ГПУ, масса и значения Мах приведены в таблице 3.

удвоенному значению пре-

± 0,5 е; 1,4 е; от 0 до 100;

от минус 40 до плюс 50;

от минус 10 до плюс 40; от минус 20 до плюс 40; от минус 30 до плюс 40. от минус 10 до плюс 40.

220±22;

50±1;

20.

10.

от 1 до 10. 8.

0,85.

Таблица 3 - Значения Max и габаритных размеров ГПУ

Max, т

Г абаритные размеры ГПУ, длина, ширина, мм

Масса весов, т, не более

1

2

3

4

1.

0,6

300х900; 200х800; 600х800; 800х900; 1000х000

0,08

2.

1, 1,5, 2

800х900; 1250х1100; 1250х1250; 1500х1250; 1500х 1500; 2000х1500

0,12

3.

3

1000х1000; 1250х1250; 1500х1250; 1500х1500; 2000х1500

0,12

4.

6

2000х1500; 3000х2000; 3500х2500

0,5

5.

8

1500х1500; 2000х1500; 2000х2000; 2500х1500; 2500х2000; 3000х1500; 3500х2000; 3000х2000; 3500х2500

3

6.

10, 12, 15, 20

2000х1500; 3000х1500; 3000х2000; 7500х3200

10

7.

30

6000х 3000; 7500х3200; 9000х3200; 12000х3200; 15000х3200

12

8.

40

7500х3200; 9000х3200; 12000х3200; 12000х2400; 15000х3200

14

9.

60

15000х3200; 16000х3200; 18000х3200

16

10.

80, 100

18000х3200; 21000х3300; 24000х3200

12, 14

Знак утверждения типа

наносится фотохимическим способом на маркировочную пластину (заводскую табличку), закрепленную на металлоконструкции ГПУ рядом с кабельным ящиком, и на эксплуатационную документацию типографским способом.

Комплектность

Состав базовой и дополнительной комплектностей весов приведены в таблицах 4 и 5 соответственно.

Таблица 4 - Базовая комплектность весов

Наименование

Количество, шт.

Примечание

1

Г рузоприемное устройство весов (ГПУ)

1 комплект

Число ГПП* от 1 до 4

2

Весоизмерительный датчик

1.10

В зависимости от модификации весов

3

Индикатор (прибор весоизмерительный)

1

CI-6000A

4

Коробка соединительная

1..2

В зависимости от модификации весов

5

Кабель, м

10.100

-

6

Руководство по эксплуатации 263.00.00.000 РЭ

1 экз.

-

7

Руководство по эксплуатации на прибор весоизмерительный (индикатор)

1 экз.

-

Таблица 5 - Дополнительная комплектация

Наименование

Количество, шт.

Примечание

1

Компьютер, принтер, источник бесперебойного питания

1

-

2

Программа учета грузов

1

-

3

Кабель для связи с компьютером

1

-

4

Преобразователи интерфейса RS-232-RS485; RS-232-USB;

1..2

-

5

Устройство грозозащиты

1

-

6

Вторичный дисплей

1 экз.

-

7

Блок источника резервированного питания с аккумулятором

1 шт.

-

8

Комплект закладных деталей фундамента

1 комплект

-

Поверка

осуществляется по документу ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009. «Г ири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3/ Метрологические и технические требования».

Сведения о методах измерений

Методика измерений массы описана в пункте 7 «Порядок работы» руководства по эксплуатации 263.00.00.000 РЭ «Весы неавтоматического действия стационарные электронные ВСЭ, ВСЭБ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия стационарным электронным ВСЭ, ВСЭБ

1.    ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения массы»;

3.    ТУ 4274-002-92311908-2015 «Весы неавтоматического действия стационарные электронные ВСЭ, ВСЭБ. Технические условия»
