| Номер в госреестре | 61820-15 |
| Наименование СИ | Счетчики газа роторные |
| Обозначение типа СИ | EFS-Р |
| Изготовитель | ООО "Росэнергоучет", пос.Северный |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа роторные EFS-Р предназначены для измерения в рабочих условиях объемного расхода и объема газа (воздуха).
Принцип действия счетчиков основан на вращении двух роторов под действием разности давлений газа во входной и выходной части измерительной камеры. При установившемся движении газа роторы вращаются с постоянной угловой скоростью, вытесняя за каждый оборот измерительный объем, ограниченный стенками камеры и роторами.
В состав счетчиков входит:
- первичный преобразователь;
- блок электронный (далее - БЭ);
- программное обеспечение (далее - ПО).
Вид используемого в счетчиках первичного преобразователя расхода- роторный. Счетчики предназначены для работы в составе рабочих эталонов 1 разряда для калибровки и поверки счетчиков газа любых типов.

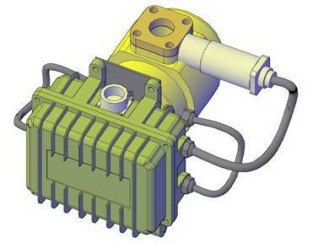

Внешний вид счетчика показан на рисунке 1.
Программное обеспечение (ПО) счетчиков газа роторных EFS-Р предназначено для вычисления объёма на основе данных от первичного преобразователя, а также корректировки характеристики счетчика в зависимости от рабочих условий. ПО счетчика является встроенным.
Программное обеспечение верхнего уровня устанавливается на ПЭВМ и предназначено для дистанционного контроля и настройки прибора, а также архивирования накопленных данных.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО счетчика | ПО верхнего уровня | |
| Идентификационное наименование ПО | — | EFSkc011ex |
| Номер версии (идентификационный номер) ПО | 81000301 | 3.11 |
| Цифровой идентификатор ПО | В831 | 3C9A |
| Другие идентификационные данные | — | — |
Метрологические характеристики счетчиков газа роторных EFS-Р нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО счетчиков газа роторных EFS-Р от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014. Программное обеспечение и измерительная информация защищены от преднамеренных изменений с помощью простых программных средств: введение соответствующего пароля; авторизация пользователя; разделение прав доступа, а также механическим опломбированием.
Метрологические и технические характеристики счетчиков газа роторных EFS-Р приведены в таблицах 2, 3.
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение параметра |
| Измеряемая среда | воздух |
| Пределы допускаемой основной относительной погрешности счетчика, %, не более | ± 0,25 |
| Рабочее абсолютное давление измеряемой среды, кПа, не более | 110 |
| Потеря давления газа на счетчике, кПа, не более | 2,0 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Напряжение питания, постоянного тока, В | от 9 до 24 |
| Условия эксплуатации: - температура рабочей среды и окружающего воздуха, °С - относительная влажность воздуха при температуре плюс 25 °С, %, не более - атмосферное давление, кПа | от + 15 до + 25 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 15000 |
| Срок службы, лет, не менее | 10 |
Таблица 3 - Максимальный и минимальный расходы
| DN | Типоразмер | Qmax, м3/ч | Qmin, м3/ч |
| 25 | G 16 | 25 | 1,25 |
| 25 | G 10 | 16 | 0,53 |
| 20 | G 2,5 | 4 | 0,2 |
Таблица 5
| Наименование | Обозначение | Кол- во | Примечание |
| Счетчик газа роторный EFS-Р | В7.680.00.00.000-02 | 1шт. | Модификация по заказу потребителя |
| Комплект монтажных частей | В7.680.04.00.000 | 1 шт. | |
| Паспорт | В7.680.00.00.000-02 ПС | 1 экз. | |
| Руководство по эксплуатации | В7.680.00.00.000-02 РЭ | 1 экз. | При поставке в один адрес партии счетчиков допускается прилагать по 1 экз. РЭ на партию. |
| Методика поверки | МП 0294-13-2015 | 1 экз. |
осуществляется в соответствии с документом МП 0294-13-2015 «Инструкция. ГСИ. Счетчики газа роторные EFS-Р. Методика поверки», утвержденным ФГУП «ВНИИР» 05 февраля 2015 г. Основные средства поверки:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013, Диапазон измерения объемного расхода от 0,003 до 16 000 м3/ч, СКО 0,05%, НСП 0,04%;
- средства измерений температуры рабочей среды обеспечивающие измерение температуры с погрешностью в пределах ± 0,3 °С;
- средства измерений давления рабочей среды, обеспечивающие измерение рабочего давления с погрешностью в пределах ±1 кПа (или ±0,1 % относительной погрешности).
Сведения о методах измерения содержатся в документе «В7.680.00.00.000-02 РЭ. Счетчики газа роторные EFS-P. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие к счетчикам газа роторным EFS-Р
1 ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
